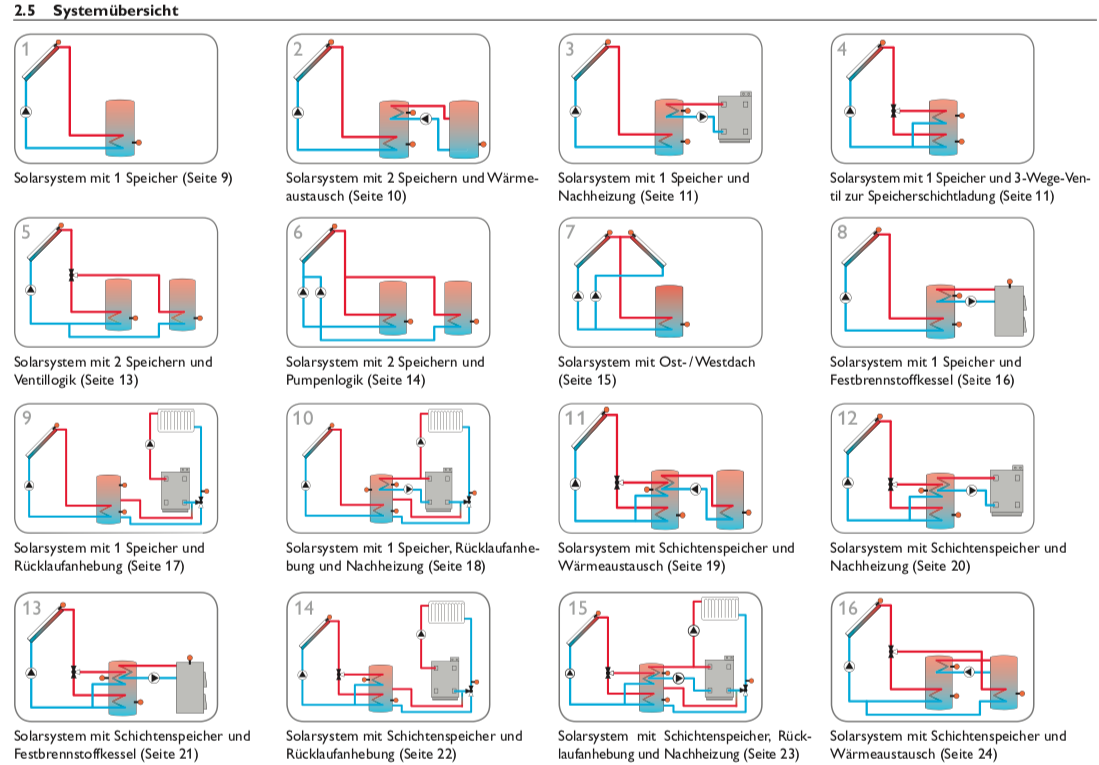

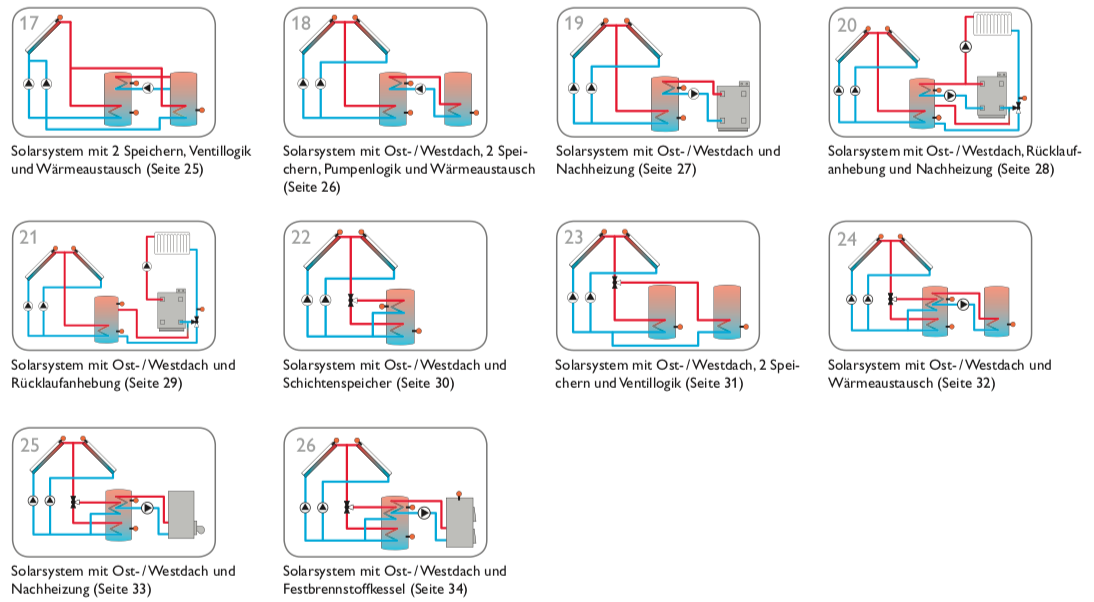

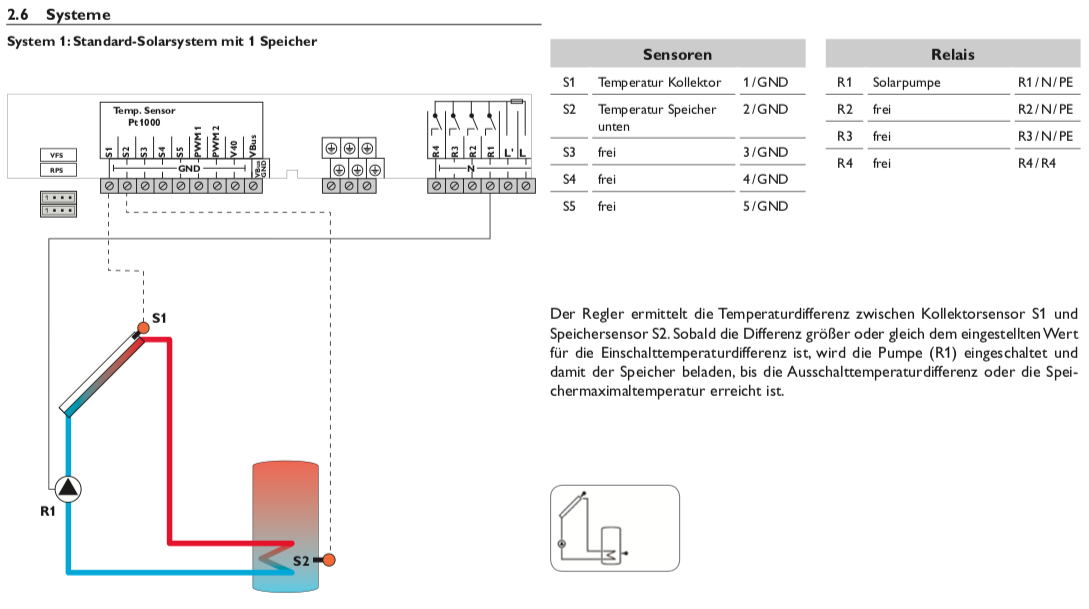

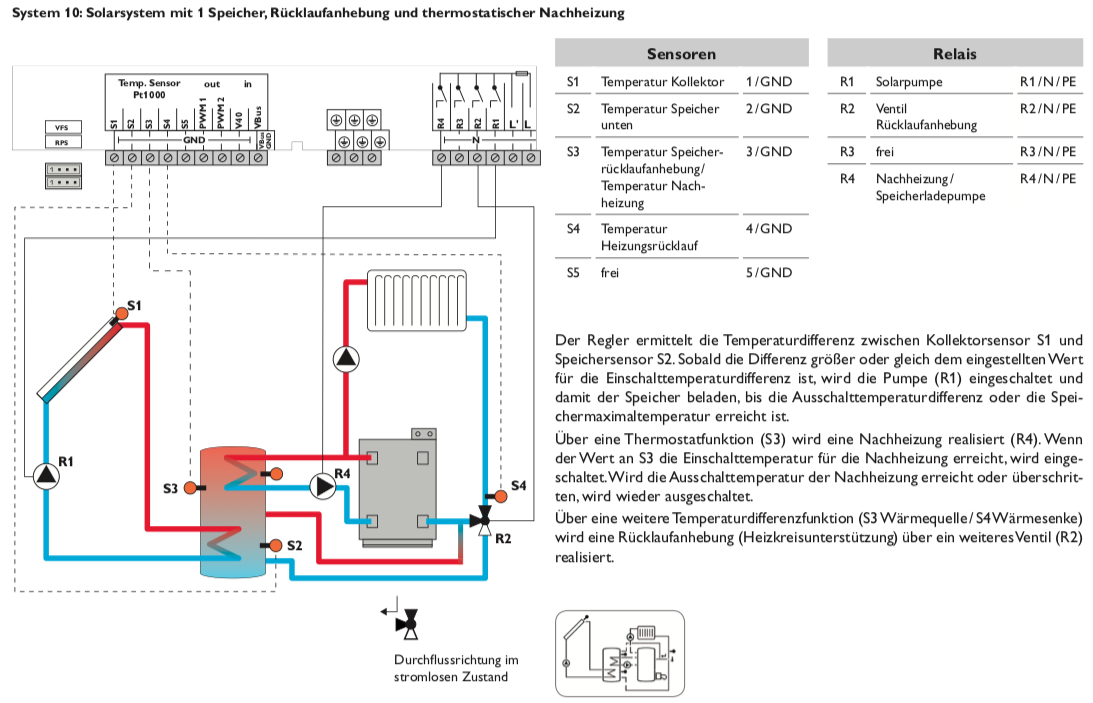

Solarsteuerung Resol DeltaSol BX (inkl. 5 Fühlern - 2 x FKP6 - 3 x FRP6) - Komplettpaket

Solarstation 1-Strang-Pumpengruppe Hocheffizienzpumpe Hydra GPS I 20-8-130 PWM2 Die 1- Strang Solarstation mit Hocheffizienzpumpe ist eine gute Wahl für Ihre Solarthermie Anlage. Sie ist mit einer energiesparenden Hydra GPS I 20-8-130 PWM2 Pumpe ausgestattet und erzielt im Vergleich zu asynchronen Pumpen einen deutlich niedrigeren Stromverbrauch. Vorteile: Kontrolle der Temperaturen (Vorlaufleitung) Vormontiert - Inklusive Isolation - Mit Solar-Sicherheitsventil und Manometer Mit integrierter Befüll- und Spüleinrichtung Sicherheitsgruppe mit 6 bar Sicherheitsventil Verbautes Manometer (10 bar) Verbauter Kugelhahn und Rückschlagventil im Thermometer Durchflussanzeige 2-12 l/min Wand- und Speichereinbau möglich Dämmung aus EPP schwarz Technische Daten: Pumpe: Hydra GPS I 20-8-130 PWM2 Max. Betriebstemperatur: 110 °C Sicherheitsventil: 6 bar Temperaturbereich Thermometer: 0-100 °C Durchflussanzeige: 2-12 l/min Anschlüsse Solarleitung: 3/4" AG Anschluss für Ausdehnungsgefäß: 3/4" IG Anschlüsse am KFE-Hahn: 3/4" AG Abmessungen: 460x210x185mm Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):- Braunes Kabel --> L (Phase)- Blaues Kabel --> N (Null-Leiter)- Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:- Braunes Kabel --> +- Blaues Kabel --> -- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) TIPP:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden. ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!

Zwei-Wege-Zonenventil 1/2 Zoll bis 1 Zoll - Innengewinde oder Außengewinde Effizientes Umschaltventil für Solaranlagen und HeizungssystemeDas Orkli Zwei-Wege-Ventil eignet sich perfekt für den Einsatz in geschlossenen Heiz- oder Solarkreisläufen. Als stromlos geschlossenes 2-Wege-Ventil sorgt es für eine zuverlässige Steuerung des Flüssigkeitsflusses in Ihrem System.Der integrierte manuelle Hebel ermöglicht eine einfache Bedienung zum Befüllen, Spülen, Entlüften oder Entleerung der Anlage.Ihre Vorteile auf einen Blick: • Vielseitiger Einsatz: Geeignet für den Primärkreisläufen in Solarsystemen und Heizungssystemen.• Kompatibilität mit Flüssigkeiten: Das Ventil ist für Wasser und Gemische mit bis zu 50 % Glycol geeignet.• Zwei-Wege-Design: Ein Einlass und ein Auslass ermöglichen eine klare und effiziente Steuerung des Kreislaufs.• Robuste Bauweise: Der Ventilkörper besteht aus langlebigem Messing, während das Motorgehäuse für zuverlässige Leistung sorgt. Technische Daten: Anschluss: je nach AuswahlMaximaler Druck: 10 barTemperaturbereich: -20 - 160 °CDas Ventil ist stromlos geschlossenZulässige Einbaulagen: Motor oben oder seitlich!Motor: Hysteresemotor 230 Volt / 50HzLeistungsaufnahme: 6 WattÖffnung-/Schließzeit ca.: <12 Sek. / 6 Sek.Rücklauf mittels FederkraftAuslieferzustand: A - geschlossenKabellänge: 60 cmDifferenzdruck: 1/2" IG = 1,4 bar -- 3/4" IG = 0,6 bar -- 1" IG = 0,6 barDifferenzdruck: 3/4" AG = 0,7 bar -- 1" AG = 0,6 barDas Orkli Zwei-Wege-Ventil bietet eine einfache und langlebige Lösung zur Steuerung von Flüssigkeitskreisläufen in Heiz- und Solaranlagen. Ideal für Anwendungen, die Flexibilität und Zuverlässigkeit erfordern.

Orkli 2-Strang Solarstation 2.0-12.0 Liter mit Hocheffizienspumpe  Die Pumpenstation-Solar ist eine Baugruppe aus Komponenten, welche die Hydraulikelemente des Primärkreislaufs der Anlagen umfasst. Die Pumpenstation-Solar dient der Abführung der durch die Solarkollektoren aufgenommenen Energie. Diese wird dem Speicher zugeführt. Wartungsfreie Umwälzpumpe und geringer Stromaufnahme, Sperrventil, Schwerkraftbremse und Solarsicherheitsventil. Der wichtigste Unterschied dieser Pumpenstation gegenüber anderen Komponenten, die bei Heiz- und Warmwasserbereitungssystemen eingesetzt werden, besteht in den hohen Temperaturen, denen sie ausgesetzt wird. Aus diesem Grund werden die eingesetzten Materialien speziell ausgewählt, um bei solchen Temperaturen zu arbeiten.  Technische Daten der Orkli 2-Strang Solarstation 2.0-12.0 Liter mit Hocheffizienspumpe Pumpe: Yonos Para ST15/7 PWM Max. Betriebstemperatur der Vorlaufleitung: 120 °C Max. Betriebstemperatur der Rücklaufleitung: 100 °C Max. Betriebstemperatur des Sicherheitsventils: 160 °C Sicherheitsventils: 6 bar Temperaturbereich Thermometer: 0-120 °C Durchflussanzeige: 2-12 l/min Hocheffizienzpumpe mit vorkonfektionierten Kabel Abstand zwischen Vor- und Rücklauf: 95 mm Externe Modulation der PWM Pumpe Einsetzbar für Kollektorfelder bis 16qm Anpassbarkeit mit jeder Solarsteuerung Stromaufnahmebereich der Pumpe 4-60W Skala Druckmessbereich: 0-10 bar Anschlüsse: 3/4" Innengewinde Isolierendes Gehäuse aus expandierendem Polypropylen (EPP) Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):- Braunes Kabel --> L (Phase)- Blaues Kabel --> N (Null-Leiter)- Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:- Braunes Kabel --> +- Blaues Kabel --> -- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) TIPP:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden. ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!

Vakuumröhrenkollektor Sonnenkollektor Eurotherm-Solar CPC - 24R (5,29 m²)Der Eurotherm-Solar CPC 24R Vakuumröhrenkollektor bietet höchste Effizienz und modernste Technologie in einem eleganten Design. Mit seiner fortschrittlichen CPC-Spiegeltechnologie und hochwertigen Materialien ist dieser Kollektor die ideale Lösung für alle, die maximale Solarenergiegewinne und zuverlässige Leistung suchen – selbst bei schwierigen Wetterbedingungen wie diffusem Licht oder niedrigen Außentemperaturen.Leistungsstarke Technologie für optimale EffizienzDurch die CPC-Spiegel hinter den Röhren wird die Sonneneinstrahlung unabhängig vom Einstrahlwinkel optimal auf die Absorbefläche gelenkt, wodurch auch bei suboptimaler Dachausrichtung hohe Erträge erzielt werden. Diese einzigartige Spiegeltechnologie, kombiniert mit der Heatpipe-Technologie und den groß dimensionierten 14 mm Heatpipe-Kondensatoren, ermöglicht eine herausragende Wärmeübertragung und maximale Effizienz.Der Eurotherm-Solar CPC 24R Vakuumröhrenkollektor ist nicht nur für die Brauchwassererwärmung, sondern auch für die Heizungsunterstützung und Prozesswärmeanlagen hervorragend geeignet. Die Vakuumisolierung und die hochselektiven 360° Absorber sorgen für minimale Wärmeverluste und hohe Energiegewinne, selbst in den Übergangsjahreszeiten und im Winter.Erstklassige Materialqualität und LanglebigkeitDie Verwendung hochwertiger Materialien garantiert eine außergewöhnliche Langlebigkeit. Die Vakuumröhren bestehen aus robustem Borosilikat-Siliziumglas, das selbst Hagelkörnern von bis zu 25mm (mindestens) standhält. Das eloxierte Aluminiumgehäuse schützt vor Korrosion und Witterungseinflüssen.. Dank der robusten Bauweise gewähren wir auf den Eurotherm-Solar CPC 24R Sammler eine Garantie von 10 Jahren.Einfache Installation und WartungEin wesentlicher Vorteil dieses Röhrenkollektors ist die einfache Installation und Wartung. Durch die trockene Anbindung der Kollektorröhren ist es möglich, einzelne Röhren jederzeit auszutauschen, ohne die gesamte Solaranlage entleeren zu müssen. Dies spart Zeit und Kosten bei Reparaturen oder Wartungen. Der Kollektorrahmen kann separat installiert werden, was eine einfache Bodenmontage ermöglicht, bevor die Röhren sicher auf dem Dach montiert werden – schnell, sicher und effizient. Vielseitige EinsatzmöglichkeitenOb für Brauchwassererwärmung, Heizungsunterstützung, Prozesswärmeanlagen oder zur Poolerwärmung – der Eurotherm-Solar CPC 24R Vakuumröhrenkollektor liefert stets hohe Leistung. Er kann auf Schrägdächern, Flachdächern oder an Fassaden montiert werden, ist jedoch nicht für Indachmontagen geeignet. Durch seine Vielseitigkeit ist er eine flexible Lösung für verschiedene Anwendungsbereiche.Zertifizierung und FörderungDer Eurotherm-Solar CPC 24R Vakuumröhrenkollektor ist durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) zertifiziert und trägt das Solar Keymark-Zertifikat, das hohe Qualität und Leistungsfähigkeit bestätigt. Dank dieser Zertifizierungen ist der Kollektor für staatliche Förderprogramme zugelassen. Seit 2024 können Sie von attraktiven Förderungen profitieren – bis zu 70 % der Kosten Ihrer Solarthermieanlage können durch die BAFA oder KfW erstattet werden. Gerne beraten wir Sie, wie Sie die Fördermöglichkeiten optimal nutzen können. Weitere Informationen finden Sie hier.Alle Vorteile des Eurotherm-Solar CPC Sonnenkollektors im Überblick:Höchste Zertifizierungen und QualitätssicherungZertifiziert durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) in Freiburg und vollständig zugelassen nach DIN Certco. Zusätzlich Solar Keymark-zertifiziert, was maximale Qualität und Effizienz sicherstellt. Der Kollektor ist dadurch förderfähig für staatliche Zuschüsse und Förderprogramme.Vielseitige AnwendungsmöglichkeitenIdeal für Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeanlagen. Der Kollektor liefert konstant hohe Leistungen, selbst unter schwierigen Bedingungen, wie schräger Dachausrichtung oder diffusen Lichtverhältnissen.Hochreflektierende CPC-SpiegelMaximale Nutzung der Sonneneinstrahlung, auch bei schrägem Lichteinfall.Langlebigkeit durch erstklassige MaterialienDank der Verwendung hochwertiger Vakuumröhren und eloxierter Aluminiumprofile bietet der Kollektor herausragende Haltbarkeit. Regelmäßige, protokollierte Qualitätskontrollen gewährleisten zudem eine lange Lebensdauer. Wir bieten deshalb volle 10 Jahre Garantie auf den Sammler.Hohe Effizienz auch bei niedrigen TemperaturenDie exzellente Wärmedämmung des Sammlers durch Steinwolle und die effektive Isolierung der Vakuumröhren garantieren minimale Wärmeverluste. Dies ermöglicht eine hohe Leistung auch bei niedrigen Außentemperaturen oder hohen Vorlauftemperaturen.Maximale Wärmeübertragung durch fortschrittliche TechnologieMit 14 mm dicken und 70 mm langen Heatpipe-Kondensatoren verdoppelt sich die Kontaktfläche zur Wärmeübertragung, wodurch eine höhere Effizienz als bei Standardkollektoren erreicht wird. Der direkt umflossene Kondensator sorgt für eine extrem schnelle und leistungsstarke Wärmeübertragung.Beste Leistung bei jeder SonnenausrichtungDank der Vakuumtechnologie wandelt der Kollektor auch schräg einfallende Sonnenstrahlen optimal in Wärme um. Selbst bei weniger optimaler Dachausrichtung oder geringem Sonnenlicht ist die Anlage äußerst leistungsstark.Einfache Überwachung und IntegrationEine integrierte Tauchhülse ermöglicht die präzise Überwachung der Temperatur mit einem Fühler. Diese Funktion trägt zu einer effizienten Systemsteuerung und -regelung bei.Robustes und ästhetisches DesignDer stabile Aluminiumrahmen bietet nicht nur Schutz vor Wettereinflüssen, sondern fügt sich auch optisch ansprechend in jede Dacharchitektur ein. Das formschöne, eloxierte Gehäuse ist korrosionsbeständig und langlebig.Wartungsfreundlich durch trockene AnbindungDank der innovativen, trockenen Anbindung können einzelne Röhren ausgetauscht werden, ohne die gesamte Anlage entleeren zu müssen. Dies reduziert den Wartungsaufwand erheblich und minimiert potenzielle Ausfallzeiten.Frostschutz für kalte RegionenDas spezielle Frostschutzdesign der Heatpipes sorgt dafür, dass der Kollektor auch bei extrem niedrigen Temperaturen, wie in sehr kalten Einsatzgebieten, zuverlässig arbeitet und eine lange Lebensdauer bietet.Einfache und flexible MontageDer Aufbau des Rahmens kann ohne gleichzeitiges Einsetzen der Röhren erfolgen, was eine einfache Installation auf dem Boden ermöglicht. Anschließend können die Röhren problemlos auf dem Dach montiert werden – ideal für Schrägdächer, Flachdächer und Fassadenmontage.Technische Daten:ModellEurotherm-Solar CPCHerstellerSolardirekt24 GmbHKonstruktionHeatpipe Vakuum Röhren Solar Kollektor mit trockener AnbindungBrutto Fläche5,29 m2Absorber Fläche4,41 m2Anzahl Kollektorröhren24Röhrenlänge1800 mmAußendurchmesser Röhre58 mmInnendurchmesser Röhre47 mmHöhe1980 mmBreite2670 mmTiefe133 mmRöhrenabstand110 mmNettogewicht82 kgAbsorptionsgrad95 %Empfohlenes MediumWasser oder Glykolgemisch (Solarflüssigkeit)Empfohlener Anstellwinkel15 - 90°Empfohlener Volumenstrom120 l/hArbeitsdruck max.10 barPrüfdruck18 barArbeitsdruck empfohlen3 barIsolierung SammlerSteinwolleAnschluss Sammler22mm KupferrohrTauchhülseintegriertMaterial SammlergehäuseAluminium, eloxiertMaterial RahmenAluminium, eloxiertFarbe Sammler & RahmenSilberMaterial RöhrenBorosilikat-SiliziumGlasstärke2 mmHagelbeständigbis min. 25mmHeat-Pipe Kopf14 mm (70 mm Länge)Stagnationstemperatur275,6 °CDrain-BackGeeignetSteam-BackGeeignetPoolanbindungGeeignet (mit Plattenwärmetauscher)Installation SchrägdachGeeignetInstallation FlachdachGeeignetFassadenmontageGeeignetIndachmontageNicht geeignetSpiegelJaEmpfohlene Speichergrößeca. 50 Liter pro m2 Kollektorfläche

Vakuumröhrenkollektor Sonnenkollektor Eurotherm-Solar PRO - 30R (4,44 m²)Der Hochleistungs-Vakuumröhrenkollektor Eurotherm-Solar PRO 30R besticht durch herausragendes Design, erstklassige Qualität und maximale Effizienz – und das zu einem äußerst attraktiven Preis.Dieser Kollektor ist die ideale Wahl für all jene, die auf modernste Solarthermie-Technologie setzen. Mit hoher Zuverlässigkeit und einfacher Installation bietet der Eurotherm-Solar PRO 30R Vakuumröhrenkollektor eine erstklassige Lösung für Anwendungen zur Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeerzeugung.Hochleistungs-Solarkollektor mit innovativer Heatpipe-TechnologieDer Eurotherm-Solar PRO 30R Vakuumröhrenkollektor setzt auf die bewährte und effiziente Heatpipe-Technologie. Im Gegensatz zu herkömmlichen Flachkollektoren oder einfachen Vakuumkollektoren bietet die Heatpipe-Technik eine wesentlich bessere Wärmeübertragung. Die 24 mm dicken und 70 mm langen Heatpipe-Köpfe maximieren den Kontakt zur Wärmeabgabe, was die Effizienz des Kollektors deutlich erhöht. Die Wärmeenergie wird über das integrierte Kupferrohr im Sammler optimal an das Wärmeträgermedium weitergeleitet. Selbst bei niedrigen Außentemperaturen oder suboptimaler Sonneneinstrahlung erzielt dieser Kollektor beeindruckende Ergebnisse.Hoher Wirkungsgrad bei allen WetterbedingungenDank der Vakuumtechnologie liefert der Eurotherm-Solar PRO 30R Solarkollektor auch bei diffusen Lichtverhältnissen oder schräg einfallender Sonneneinstrahlung konstant hohe Erträge. Selbst an bewölkten Tagen oder im Winter bleibt die Leistung bemerkenswert. Die Vakuumisolierung innerhalb der Glasröhren minimiert Wärmeverluste, sodass der Kollektor auch bei kalten Außentemperaturen effizient arbeitet.Erstklassige Materialqualität und LanglebigkeitDie Verwendung hochwertiger Materialien garantiert eine außergewöhnliche Langlebigkeit. Die Vakuumröhren bestehen aus robustem Borosilikat-Siliziumglas, das selbst Hagelkörnern von bis zu 25mm (mindestens) standhält. Das eloxierte Aluminiumgehäuse schützt vor Korrosion und Witterungseinflüssen.. Dank der robusten Bauweise gewähren wir auf den Eurotherm-Solar PRO 30R Sammler eine Garantie von 10 Jahren.Einfache Installation und WartungEin wesentlicher Vorteil dieses Röhrenkollektors ist die einfache Installation und Wartung. Durch die trockene Anbindung der Kollektorröhren ist es möglich, einzelne Röhren jederzeit auszutauschen, ohne die gesamte Solaranlage entleeren zu müssen. Dies spart Zeit und Kosten bei Reparaturen oder Wartungen. Der Kollektorrahmen kann separat installiert werden, was eine einfache Bodenmontage ermöglicht, bevor die Röhren sicher auf dem Dach montiert werden – schnell, sicher und effizient. Vielseitige EinsatzmöglichkeitenOb für Brauchwassererwärmung, Heizungsunterstützung, Prozesswärmeanlagen oder zur Poolerwärmung – der Eurotherm-Solar PRO 30R Vakuumröhrenkollektor liefert stets hohe Leistung. Er kann auf Schrägdächern, Flachdächern oder an Fassaden montiert werden, ist jedoch nicht für Indachmontagen geeignet. Durch seine Vielseitigkeit ist er eine flexible Lösung für verschiedene Anwendungsbereiche.Zertifizierung und FörderungDer Eurotherm-Solar PRO 30R Vakuumröhrenkollektor ist durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) zertifiziert und trägt das Solar Keymark-Zertifikat, das hohe Qualität und Leistungsfähigkeit bestätigt. Dank dieser Zertifizierungen ist der Kollektor für staatliche Förderprogramme zugelassen. Seit 2024 können Sie von attraktiven Förderungen profitieren – bis zu 70 % der Kosten Ihrer Solarthermieanlage können durch die BAFA oder KfW erstattet werden. Gerne beraten wir Sie, wie Sie die Fördermöglichkeiten optimal nutzen können. Weitere Informationen finden Sie hier.Alle Vorteile des Eurotherm-Solar PRO Sonnenkollektors im Überblick:Höchste Zertifizierungen und QualitätssicherungZertifiziert durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) in Freiburg und vollständig zugelassen nach DIN Certco. Zusätzlich Solar Keymark-zertifiziert, was maximale Qualität und Effizienz sicherstellt. Der Kollektor ist dadurch förderfähig für staatliche Zuschüsse und Förderprogramme.Vielseitige AnwendungsmöglichkeitenIdeal für Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeanlagen. Der Kollektor liefert konstant hohe Leistungen, selbst unter schwierigen Bedingungen, wie schräger Dachausrichtung oder diffusen Lichtverhältnissen.Langlebigkeit durch erstklassige MaterialienDank der Verwendung hochwertiger Vakuumröhren und eloxierter Aluminiumprofile bietet der Kollektor herausragende Haltbarkeit. Regelmäßige, protokollierte Qualitätskontrollen gewährleisten zudem eine lange Lebensdauer. Wir bieten deshalb volle 10 Jahre Garantie auf den Sammler.Hohe Effizienz auch bei niedrigen TemperaturenDie exzellente Wärmedämmung des Sammlers durch Steinwolle und die effektive Isolierung der Vakuumröhren garantieren minimale Wärmeverluste. Dies ermöglicht eine hohe Leistung auch bei niedrigen Außentemperaturen oder hohen Vorlauftemperaturen.Maximale Wärmeübertragung durch fortschrittliche TechnologieMit 24 mm dicken und 70 mm langen Heatpipe-Kondensatoren verdoppelt sich die Kontaktfläche zur Wärmeübertragung, wodurch eine höhere Effizienz als bei Standardkollektoren erreicht wird. Der direkt umflossene Kondensator sorgt für eine extrem schnelle und leistungsstarke Wärmeübertragung.Beste Leistung bei jeder SonnenausrichtungDank der Vakuumtechnologie wandelt der Kollektor auch schräg einfallende Sonnenstrahlen optimal in Wärme um. Selbst bei weniger optimaler Dachausrichtung oder geringem Sonnenlicht ist die Anlage äußerst leistungsstark.Einfache Überwachung und IntegrationEine integrierte Tauchhülse ermöglicht die präzise Überwachung der Temperatur mit einem Fühler. Diese Funktion trägt zu einer effizienten Systemsteuerung und -regelung bei.Robustes und ästhetisches DesignDer stabile Aluminiumrahmen bietet nicht nur Schutz vor Wettereinflüssen, sondern fügt sich auch optisch ansprechend in jede Dacharchitektur ein. Das formschöne, eloxierte Gehäuse ist korrosionsbeständig und langlebig.Wartungsfreundlich durch trockene AnbindungDank der innovativen, trockenen Anbindung können einzelne Röhren ausgetauscht werden, ohne die gesamte Anlage entleeren zu müssen. Dies reduziert den Wartungsaufwand erheblich und minimiert potenzielle Ausfallzeiten.Frostschutz für kalte RegionenDas spezielle Frostschutzdesign der Heatpipes sorgt dafür, dass der Kollektor auch bei extrem niedrigen Temperaturen, wie in sehr kalten Einsatzgebieten, zuverlässig arbeitet und eine lange Lebensdauer bietet.Einfache und flexible MontageDer Aufbau des Rahmens kann ohne gleichzeitiges Einsetzen der Röhren erfolgen, was eine einfache Installation auf dem Boden ermöglicht. Anschließend können die Röhren problemlos auf dem Dach montiert werden – ideal für Schrägdächer, Flachdächer und Fassadenmontage.Technische Daten:ModellEurotherm-Solar PROHerstellerSolardirekt24 GmbHKonstruktionHeatpipe Vakuum Röhren Solar Kollektor mit trockener AnbindungBrutto Fläche4,44 m2Absorber Fläche2,78 m2Anzahl Kollektorröhren30Röhrenlänge1800 mmAußendurchmesser Röhre58 mmInnendurchmesser Röhre47 mmHöhe1917 mmBreite2315 mmTiefe125 mmRöhrenabstand75 mmNettogewicht103 kgAbsorptionsgrad95 %Empfohlenes MediumWasser oder Glykolgemisch (Solarflüssigkeit)Empfohlener Anstellwinkel15 - 90°Empfohlener Volumenstrom120 l/hArbeitsdruck max.10 barPrüfdruck18 barArbeitsdruck empfohlen3 barIsolierung SammlerSteinwolleAnschluss Sammler22mm KupferrohrTauchhülseintegriertMaterial SammlergehäuseAluminium, eloxiertMaterial RahmenAluminium, eloxiertFarbe Sammler & RahmenSilberMaterial RöhrenBorosilikat-SiliziumGlasstärke2 mmHagelbeständigbis min. 25mmHeat-Pipe Kopf24 mm (70 mm Länge)Stagnationstemperatur208 °CDrain-BackGeeignetSteam-BackGeeignetPoolanbindungGeeignet (mit Plattenwärmetauscher)Installation SchrägdachGeeignetInstallation FlachdachGeeignetFassadenmontageGeeignetIndachmontageNicht geeignetSpiegelNeinEmpfohlene Speichergrößeca. 50 Liter pro m2 Kollektorfläche

Solarstation 2-Strang-Pumpengruppe Hocheffizienzpumpe Hydra GPS I 20-8-130 PWM2 Unsere Eurotherm-Solar Solarstation GPS ist eine gute Wahl für Ihre Solarthermie Anlage. Sie ist mit einer energiesparenden Hydra GPS I 20-8-130 PWM2 ausgestattet und erzielt im Vergleich zu asynchronen Pumpen einen deutlich niedrigeren Stromverbrauch. Eine Verbindung von Kollektor und Speicher bei thermischen Solaranlagen bildet die Solarpumpengruppe. Die Wärmeträgerflüssigkeit wird von der Solarstation umgewälzt. Die Solarpumpengruppe besteht aus der Zirkulationspumpe und der Steuerung mit Messgeräten und kann sowohl für Flachkollektoren als auch Vakuumröhrenkollektoren verwendet werden. Vorteile Eurotherm-Solar Solarstation GPS PWM2 Kontrolle der Temperaturen auf dem Einlauf und dem Rücklauf Vormontiert - Inklusive Isolation - Mit Solar-Sicherheitsventil und Manometer Mit integrierter Befüll- und Spüleinrichtung Sicherheitsgruppe mit Druckmesser 10 bar Wand- und Speichereinbau möglich Dämmung aus EPP schwarz Technische Daten Pumpe: Hydra GPS I 20-8-130 PWM2 Max. Betriebstemperatur: 110 °C Sicherheitsventil: 10 bar Temperaturbereich Thermometer: rot 160 °C / blau 100 °C Durchflussanzeige: 2-12 l/min Anschlüsse Solarleitung: 3/4" AG Anschluss für Ausdehnungsgefäß: 3/4" AG Anschlüsse am KFE-Hahn: 3/4" Abmessungen ca. : 310 x 460 x 190 mm Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):- Braunes Kabel --> L (Phase)- Blaues Kabel --> N (Null-Leiter)- Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen: Das PWM Signal ist eine DC Gleichspannung mit nur 0-10V, unter keinen Umständen mit AC230V verbinden !- Braunes Kabel --> + DC Pluspol- Blaues Kabel --> - DC Minuspol- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) TIPP:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler verwenden (beispielsweise Resol Pumpensignalwandler PSW Premium Artikel Nummer 18001090) . ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!

Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28°C Die Premium Solarflüssigkeit ist ein fortschrittliches Wärmeträgermedium und Frostschutzmittel, das speziell für den Einsatz in thermischen Solaranlagen entwickelt wurde. Ideal für Flachkollektoren und Vakuumröhrenkollektoren, bietet es exzellenten Schutz vor Frost und sorgt gleichzeitig für eine effiziente Wärmeübertragung.Umweltfreundlich und sicherHergestellt auf Basis von 1-2 Propylenglycol, ist die SD24 Premium Solarflüssigkeit eine geruchslose, biologisch abbaubare Lösung, die weder Mensch noch Umwelt belastet. Dank ihrer unbedenklichen Eigenschaften ist sie nicht nur in Solaranlagen, sondern auch in Bereichen wie Lebensmittelverarbeitung, Pharmaproduktion und Medizin anwendbar.Maximaler Schutz und LanglebigkeitDie integrierten Korrosionsinhibitoren bieten optimalen Schutz vor Korrosion, Ablagerungen und Schichtbildung, was die Lebensdauer der Solaranlage verlängert. Gleichzeitig wird sichergestellt, dass Dichtungsmaterialien und andere Komponenten der Anlage nicht beschädigt werden.Hervorragende Produkteigenschaften:Geeignet für Flachkollektoren und VakuumröhrenkollektorenUnverdünnt Frostschutz bis -28 °CAnwendungsfertig – keine Verdünnung nötigKlare, rot-fluoreszierende Flüssigkeit für einfache SichtkontrolleOptimale Wärmeleitfähigkeit für effizienten WärmetransportMade in Germany – Qualität und ZuverlässigkeitLieferung in 10-Liter-Kanistern für einfache HandhabungBiologisch abbaubar – schonend für die UmweltFrei von Nitriten, Phosphaten, Sekundäraminen, Boraten und 2-EthylhexansäureKein Gefahrstoff, kein Gefahrgut – sicher im Umgang und Transport Technische Daten:Siedepunkt:ca. 103 °CUnverdünnt frostsicher bis:-28 °CEisflockenpunktca.: -28 °CEisstockpunktca.: -35 °CTemperaturbeständig:bis 180 °Cph-Wertca.: 8,0 (20 °C)Dichte1.035 - 1,045 g/cm3 (20 °C)Frostschutzbasis1.2 MonopropylenglykolWärmeleitfähigkeitca. 0,40 W/m*K (20 °C)FarbeRot Weitere Fragen zum Thema Solarflüssigkeit? Wir haben Antworten auf die häufigsten Fragen zusammengestellt.

Drei-Wege-Zonenventil - Innengewinde oder Außengewinde Das Orkli Dreiwegeventil ist für die Anwendung in geschlossenen Heizungskreisläufen oder Solarkreisläufen.  Das Umschaltventil ist stromlos AB-B offen (3-Wege). Es kann zum Befüllen, Spülen, Entlüften oder Entleerung der Anlage über einen integrierten Hebel von Hand betätigt werden. • Geeignet für den Einsatz in Primärkreisläufen von Solarsystemen oder Heizungssystemen• Geeignet für Flüssigkeiten: Wasser mit bis zu 50% Glycol• Zwei-Wege-Ventil mit einem Einlass und einem Auslass• Verbundgerät bestehend aus einem Ventilkörper aus Messing auf dem sich das Motorgehäuse befindet• Das Ventil ist stromlos AB-B offen Technische Daten:                 1/2” IG 3/4” IG 1” IG 3/4” AG 1” AG   Differenzdruck: 1,4 bar 0,7 bar 0,6 bar 0,7 bar 0,6 bar   Max. Druck: 10 bar   Temperaturbereich: -20° - 160°C   Leistungsaufnahme: 6 Watt   Öffnungszeit ca.:  < 12 Sek.   Schließzeit ca.: <> 6 Sek.   Motor: 230V / 50Hz    Zulässige Einbaulage: oben / seitlich   Kabellänge: 60 cm

Orkli 2-Strang Solarstation 5.0-40.0 Liter / min HE, mit Hocheffizienzpumpe Die Solarstation von Orkli ist mit der Hocheffizienzpumpe Wilo Stratos Para 25/1-9 PWM ausgestattet, die besonders sparsam arbeitet und bezüglich der Energieeffizienz den strengen Anforderungen der Richtlinie 2009/125/EG der Europäischen Union entspricht. Die Kabel der Pumpe sind vorkonfektioniert, das heißt, sie werden bereits anschlussfertig geliefert und können direkt verbaut werden. Die Solarstation ist zweisträngig, es läuft also nicht nur der Vorlauf durch die Station, sondern auch der Rücklauf, was die Möglichkeiten der Steuerung und Kontrolle erhöht. Spezielle Materialien sorgen dafür, dass die einzelnen Elemente der Solarstation den hohen Temperaturen gewachsen sind. So hält die Vorlaufleitung Temperaturen bis 160 °C stand, die Rücklaufleitung ist bis maximal 110 °C einsetzbar. Das eingebaute  Sicherheitsventil ist für bis zu 6 bar ausgelegt und kann eine Arbeitstemperatur von bis zu 160 °C aushalten. Damit keine wertvolle Wärme verloren geht, ist der gesamte Block mit expandierendem Polypropylen (EPP) ummantelt. Die zweisträngige Solarstation von Orkli ist für Kollektorfelder bis 50 m² ausgelegt und an jede Steuerungen anpassbar. Technische Daten Pumpe: Stratos Para 25/1-9 PWM Für Kollektorfelder bis 50qm Max. Betriebstemperatur der Vorlaufleitung: 160 °C Max. Betriebstemperatur der Rücklaufleitung: 110 °C Max. Betriebstemperatur des Sicherheitsventils: 160 °C Sicherheitsventils: 6 bar Temperaturbereich Thermometer: 0-120 °C Durchflussanzeige: 5-40 l/min Hocheffizienzpumpe mit vorkonfektionierten Kabel Anpassbarkeit mit jeder Solarsteuerung Skala Druckmessbereich: 0-10 bar Abstand zwischen Strängen: 125 mm Anschlüsse: 1 1/4" Außengewinde Anschluss für Ausdehnungsgefäß: 3/4" Isolierendes Gehäuse aus expandierendem Polypropylen (EPP)  Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):- Braunes Kabel --> L (Phase)- Blaues Kabel --> N (Null-Leiter)- Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:- Braunes Kabel --> +- Blaues Kabel --> -- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) TIPP:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden. ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!

Solar Wärmeleitpaste für Vakuumröhrenkollektoren – 40 g TubeSteigern Sie die Effizienz Ihrer Heizungs- und Solaranlagen mit unserer Solar Wärmeleitpaste. Diese hochqualitative Silikonpaste ist perfekt für den Einsatz in Solarthermie-Systemen und sorgt für eine optimale Wärmeübertragung, besonders in Verbindung mit Vakuumröhrenkollektoren.ProduktbeschreibungUnsere hitzebeständige, chemisch neutrale, weiße Silikonpaste zeichnet sich durch hervorragende Wärmeleitfähigkeit aus. Sie trocknet nicht aus, wird nicht hart und behält ihre Eigenschaften auch bei extremen Temperaturen. Dadurch verbessert sie die Wärmeübertragung von Bauelementen zu Kühlkörpern und erhöht die Effizienz und Leistung Ihrer Anlage.AnwendungTragen Sie die Paste gleichmäßig und dünn auf die Kontaktfläche auf. Entfernen Sie überschüssiges Material nach der Montage der Heat Pipe.EinsatzgebieteSchutz empfindlicher Bauteile wie Sensoren, Sonden und MessinstrumenteVerbesserung der Wärmeübertragung zu Kühlkörpern oder MetallgehäusenOptimale Wärmeübertragung in VakuumröhrenkollektorenHauptanwendungsbereicheSolarthermieElektrotechnikKühltechnikEigenschaftenInhalt: 40 gEffektiver KorrosionsschutzGeringer thermischer WiderstandHohe Effizienz durch ausgezeichnetes WärmeleitvermögenSparsam im VerbrauchElektrisch nicht leitend und nicht statisch aufladbarTrocknet nicht aus und ist nicht ätzendBeständig gegenüber Säuren und LaugenAuf SilikonbasisWichtiger Hinweis:Auf der Verpackung ist aufgrund eines Übersetzungsfehlers "glue" angegeben. Es handelt sich jedoch NICHT um Klebstoff, sondern um hochwertige Wärmeleitpaste!
