SUNBALLAST Flachdachmontage Unterkonstruktion PV Module 15° Neigung - 47kg - 0% MwSt.

SUN BALLAST Flachdachmontage – Unterkonstruktion für PV-Module mit 15° Neigung – 47 kg

Das SUN BALLAST 15°-System ist eine innovative Trägerstruktur für Photovoltaikmodule und eine leistungsstarke Alternative zu herkömmlichen Aluminiumsystemen. Dank seines robusten und flexiblen Designs ist es ideal für die Installation auf verschiedenen Oberflächen, einschließlich Flachdächern und direkten Bodeninstallationen.

Vielseitiger Einsatz auf unterschiedlichen Oberflächen

Der SUN BALLAST 15° Ballaststein eignet sich perfekt für Photovoltaikanlagen auf einer Vielzahl von Oberflächen, einschließlich Bodeninstallationen. Dank seiner stabilen Konstruktion und seines Gewichts von 47 kg kann er auf vorbereiteten Bodenflächen verlegt werden, sodass keine Höhenunterschiede ausgeglichen werden müssen. Das System benötigt keine Verankerung – der Ballaststein sorgt allein durch sein Gewicht und seine spezielle Form für Stabilität.

Flexibilität bei der Modulinstallation

Die Photovoltaikmodule können sowohl vertikal als auch horizontal montiert werden, da das SUN BALLAST System die Paneele lediglich stützt und nicht fest an der Oberfläche verankert werden muss. Die 15°-Neigung des Ballaststeins sorgt für eine optimale Ausrichtung der Module zur Sonne und ermöglicht so eine maximale Energieerzeugung. Hergestellt aus gerütteltem und bewehrtem Beton, erfüllt das System höchste Anforderungen mit einer Expositionsklasse XC4 und einer Festigkeitsklasse C32/40.

Wichtige Eigenschaften und Vorteile:

  • Einfache und schnelle Montage: Kein Bohren oder aufwändige Befestigung erforderlich.
  • Kostenersparnis: Durch die einfache Installation und den geringen Materialaufwand sind die Systemkosten niedrig.
  • Beständigkeit: Hergestellt aus hochwertigem Beton, der sowohl extremen Witterungsbedingungen als auch langer Nutzungsdauer standhält.
  • Maximale Flächennutzung: Das kompakte Design ermöglicht eine effiziente Platzierung der Module auf engstem Raum.
  • Zeitersparnis bei der Installation: Der einfache Aufbau sorgt für eine erhebliche Reduzierung der Montagezeit.
  • Flexible Ausrichtung: Die Installation kann problemlos in Ost-West-Richtung erfolgen, je nach den Gegebenheiten vor Ort.
  • TÜV-geprüft: Garantierte Sicherheit und Qualität durch unabhängige Prüfungen.
  • Made in Italy: Hergestellt unter strengen Qualitätsstandards, was Langlebigkeit und Zuverlässigkeit garantiert.
  • 25 Jahre Garantie: Langfristige Sicherheit und Investitionsschutz.
  • Flexible Modulmontage: Sowohl vertikale als auch horizontale Anordnung der Solarmodule auf den Betonsteinen möglich.
  • Optimale Modulleistung: Die 15°-Neigung sorgt für eine bessere Sonnenexposition und steigert so die Effizienz der Anlage.

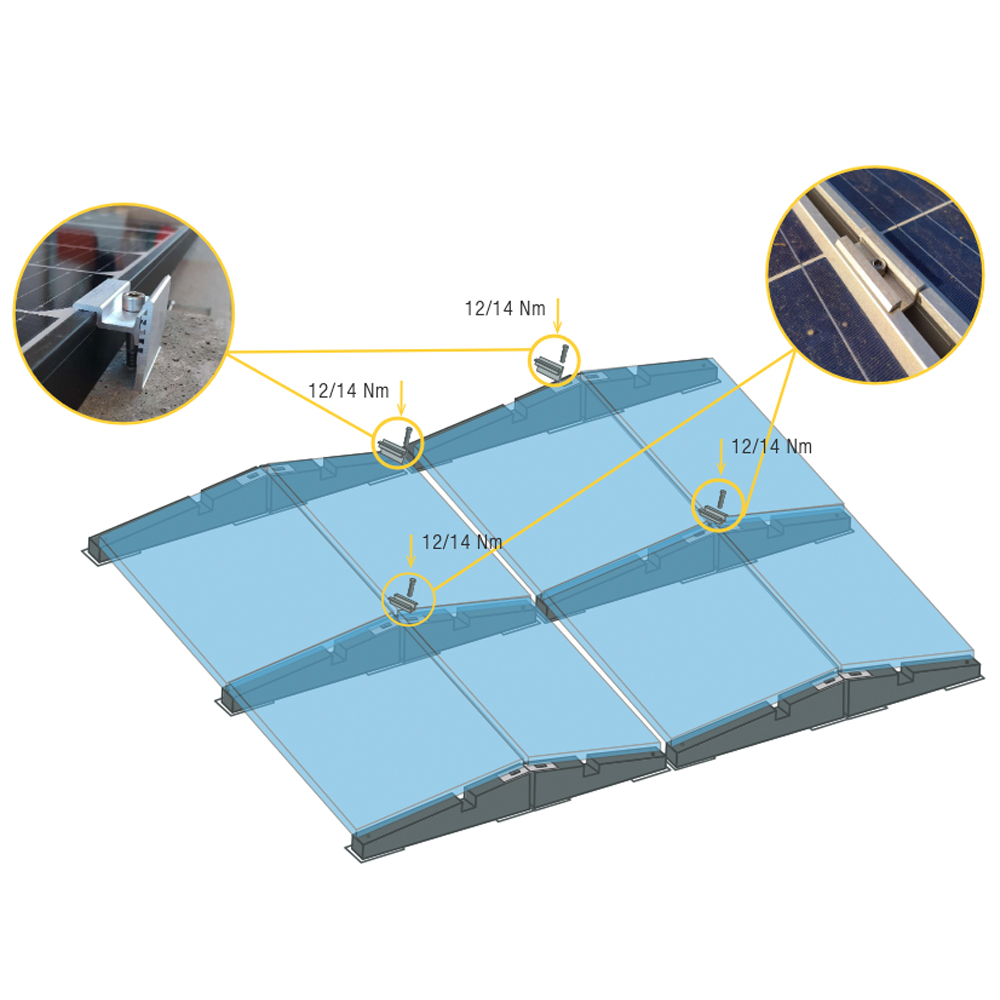

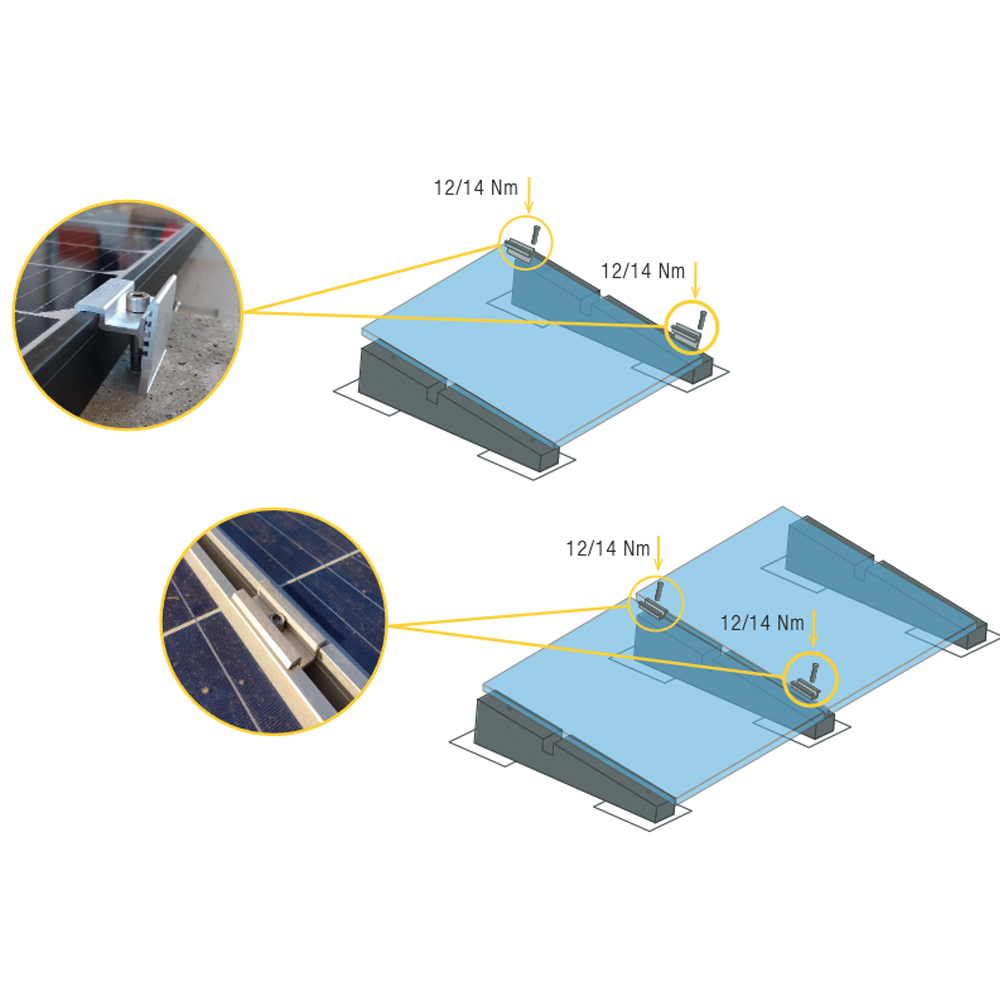

Benötigtes Material für die Installation:

Für zwei Module:

  • 3 x SUN BALLAST Befestigungssystem 15°
  • 3 x Bauschutzmatte
  • 4 x Endklemme mit Edelstahlbolzen 8x50
  • 2 x Mittelklemme mit Edelstahlbolzen 8x50

Für drei Module:

  • 4 x SUN BALLAST Befestigungssystem 15°
  • 4 x Bauschutzmatte
  • 4 x Endklemme mit Edelstahlbolzen 8x50
  • 4 x Mittelklemme mit Edelstahlbolzen 8x50

Anwendungsbereiche der SUN BALLAST Systeme:

  • Foliendächer: Besonders geeignet für Dächer von Industriehallen mit sensibler Dachfolie, die eine gleichmäßige Lastverteilung erfordern, um die Abdichtung und Wasserfestigkeit zu schützen.
  • Kiesdächer: Installationen sind sowohl oberhalb des Kieses als auch direkt darunter möglich. Beide Methoden gewährleisten Stabilität und schützen die Dachabdichtung.
  • Gründächer: Vegetationsbedeckte Dächer profitieren von der modularen Installation der SUN BALLAST Systeme, die Temperaturspitzen abmildern und so den Ertrag der Photovoltaikmodule verbessern.
  • Bodeninstallationen: Auch bei bodengestützten Anlagen bietet SUN BALLAST eine optimale Lösung. Dank der robusten Betonsteine bleibt das System stabil und zuverlässig.

Anleitungen und Videos

Um die Installation zu erleichtern, stehen detaillierte Installationsvideos sowie eine 3D-Montageanleitung zur Verfügung. Diese Materialien bieten wertvolle Unterstützung bei der optimalen Einrichtung Ihres SUN BALLAST Systems.

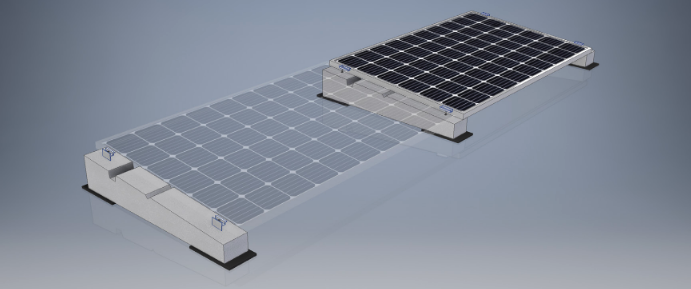

SUN BALLAST Elemente für Flachdächer
SUN BALLAST Installationsvideo
SUN BALLAST 3D Montagevideo

Technische Daten:

Anwendung
System kann auf jede Art von Flachdächern mit einer Neigung von max. 5° installiert werden
Neigungswinkel
15°
Ballastgewicht
47 kg

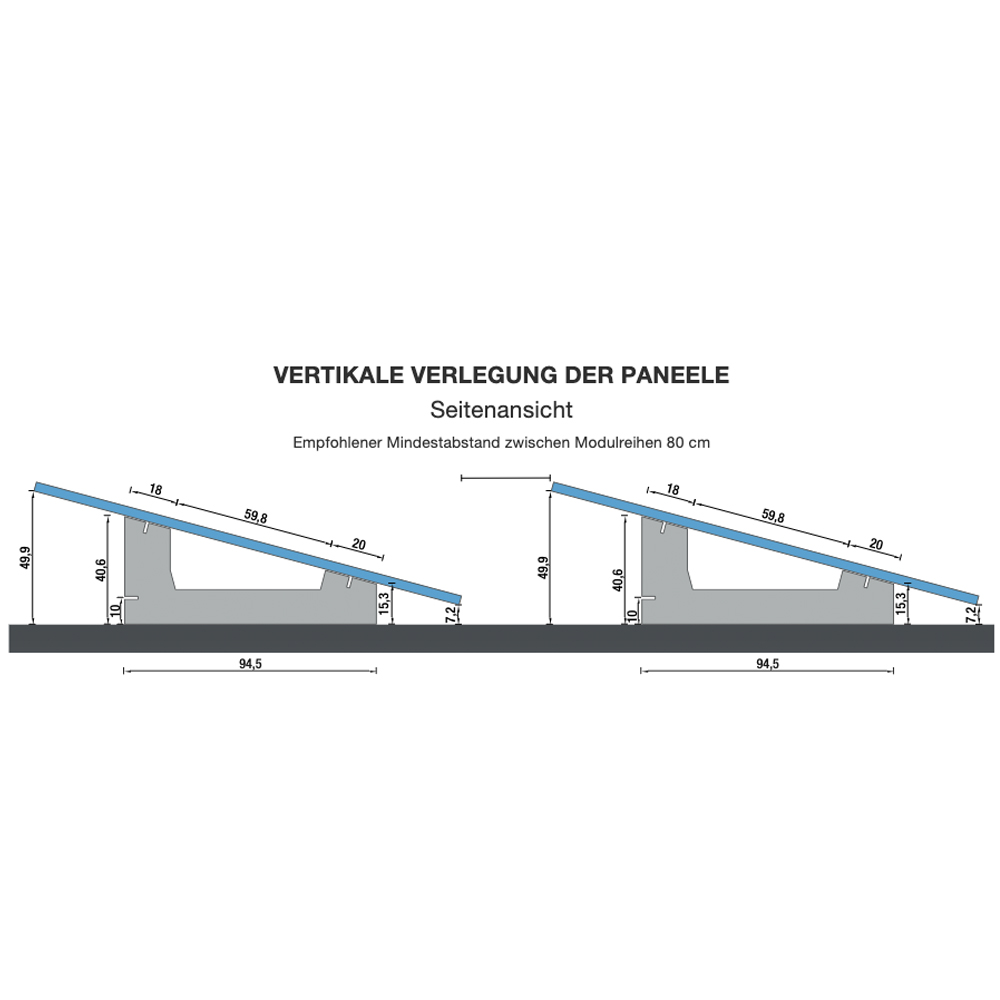

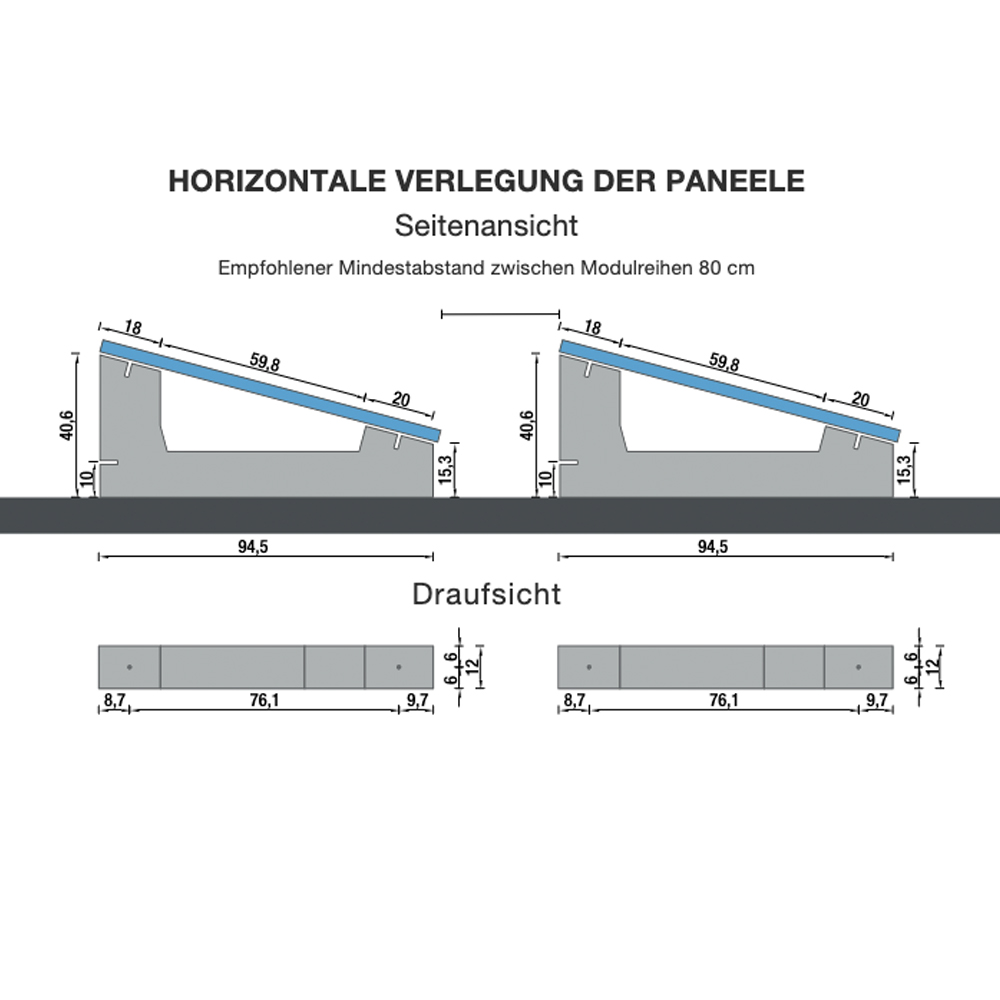

Verlegung der Module
Horizontal und Vertikal
MaßeSiehe Bild
Abstand zwischen den Reihen80 cm
MaterialDas Hauptmaterial von SUN BALLAST ist aus Beton, der einen geringen Verschleiß im Laufe der Zeit aufweist
ExpositionsklasseXC4
WiderstandsklasseC32/40
Achtung
Unregelmäßigkeiten in der Oberfläche sowie an Kanten und Ecken, wie z. B. Lunker, Abplatzungen oder Fehlstellen, sind produktionsbedingt und können auch beim Handling und Versand aufgrund von Beschaffenheit und Gewicht entstehen. Diese Merkmale stellen keinen Grund für Rückgabe, Ersatz oder Minderung dar, da sie die Funktion, Gebrauchsfähigkeit oder Lebensdauer des Produkts nicht beeinträchtigen. In der Regel sind auch optische Beeinträchtigungen unerheblich, da das Produkt später mit PV-Modulen überdeckt wird.

Zubehör

SUNBALLAST 2er-Set Endklemmen Aluminum, Edelstahl Bolzen M8X50 - 0% MwSt.
SUN BALLAST Endklemmen 2er-Set – Aluminium mit Edelstahl Bolzen M8x50Das SUN BALLAST 2er-Set Endklemmen ist die ideale Lösung für die sichere und stabile Montage von Photovoltaikmodulen auf Flachdächern. Diese Endklemmen sind aus hochwertigem Aluminium gefertigt und verfügen über robuste Bolzen aus Edelstahl der Größe M8x50, die eine langlebige und zuverlässige Befestigung garantieren.Hauptmerkmale:Hochwertiges Material: Die Klemmen bestehen aus widerstandsfähigem Aluminium, das für den Einsatz im Außenbereich optimiert ist und Korrosionsbeständigkeit gewährleistet.Edelstahl Bolzen M8x50: Die robusten Bolzen sorgen für eine sichere und stabile Verbindung zwischen den Solarmodulen und der Trägerstruktur.Einfache Installation: Schnelle Montage ohne Spezialwerkzeug, ideal für zeitsparende Installationen auf Flachdächern.Perfekte Passform: Geeignet zur Befestigung von Photovoltaikmodulen in Kombination mit dem SUN BALLAST Montagesystem.Vorteile:Langlebig und robust: Aluminium und Edelstahl garantieren eine hohe Beständigkeit gegen Witterungseinflüsse und mechanische Belastungen.Sicherer Halt: Die Endklemmen sorgen für eine feste und stabile Verbindung, selbst bei starken Windlasten.Optimale Modulplatzierung: Ermöglichen eine präzise und sichere Positionierung der Photovoltaikmodule, um maximale Effizienz und Haltbarkeit zu gewährleisten.Die SUN BALLAST Endklemmen sind ein unverzichtbares Zubehör für die sichere und einfache Installation von Solarmodulen auf SUN BALLAST Ballaststeinen. Mit ihrer hohen Materialqualität und der einfachen Handhabung bieten sie langfristige Stabilität und Schutz für Ihre Photovoltaikanlage.Anleitungen und VideosUm die Installation zu erleichtern, stehen detaillierte Installationsvideos sowie eine 3D-Montageanleitung zur Verfügung. Diese Materialien bieten wertvolle Unterstützung bei der optimalen Einrichtung Ihres SUN BALLAST Systems.SUN BALLAST Elemente für FlachdächerSUN BALLAST InstallationsvideoSUN BALLAST 3D MontagevideoTechnische DatenAnwendungEndklemme zur Modulbefestigung auf SUN BALLAST SteinenMaßeM8 x 50MaterialAluminium, Bolzen aus EdelstahlFarbeSilber

Inhalt: 2 Stück (4,45 €* / 1 Stück)

8,90 €*
39 %

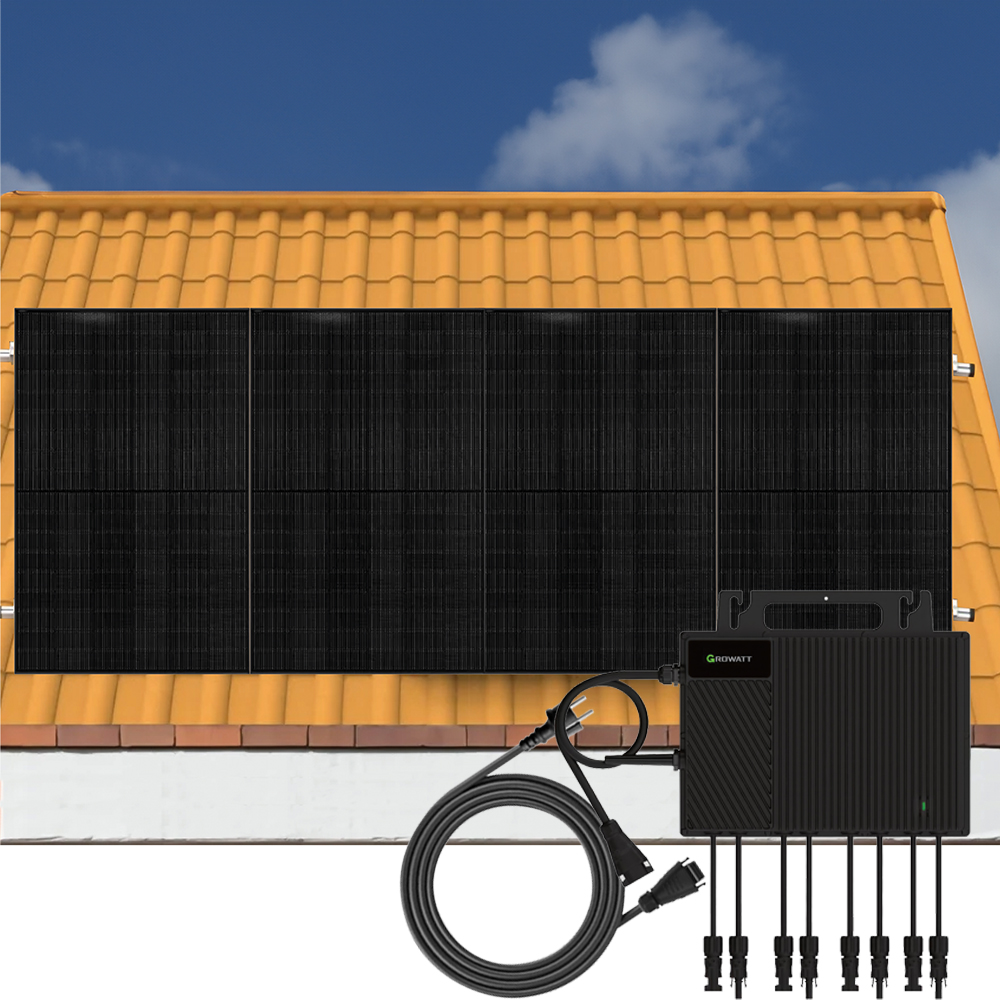

800W Balkonkraftwerk Komplettset 2 x 420Wp Module + Inverter inkl. WiFi Adapter - 0% MwSt.
