1" DN25 Kappenventil mit KFE-Hahn Absperrventil Entleerungsventil Wartungsventil
13,80 €*
Sofort verfügbar, Lieferzeit: 1 - 3 Werktage
Aktueller Lagerbestand: 8 Stück - größere Mengen mit Lieferzeit bestellbar

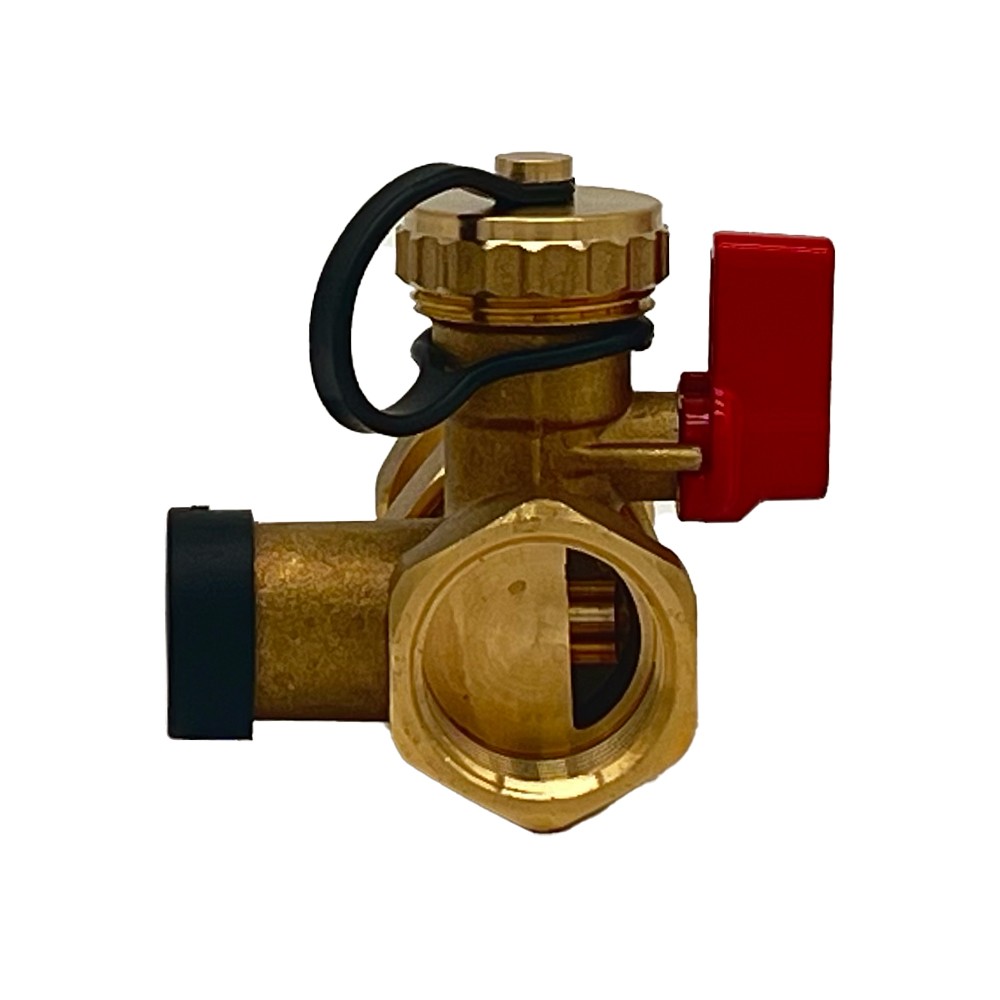

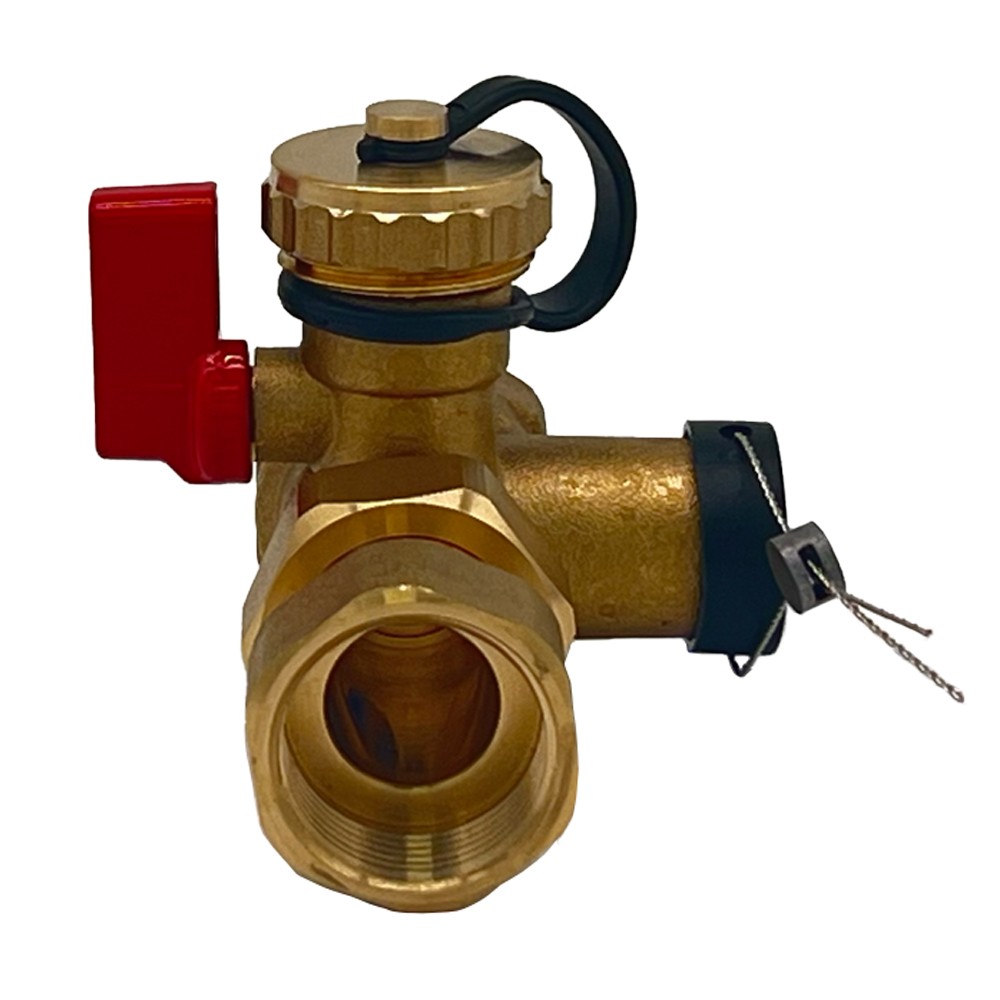

1 Zoll Kappenventil mit KFE-Entleerung
Das Kappenventil dient gemäß DIN 4751 als Absperr-, Entleerungs- und Wartungsventil in der Ausdehnungsleitung vor dem Membran-Ausdehnungsgefäß. Es ermöglicht eine einfache Wartung sowie den Austausch des Ausdehnungsgefäßes, ohne die gesamt Anlage entleeren zu müssen.
Bedienungsanleitung:
Im Rahmen der jährlichen Anlagenwartung muss der Vordruck des Ausdehnungsgefäßes geprüft werden. Eine korrekte Druckprüfung kann nur durchgeführt werden, wenn das Gefäß von der Anlage getrennt und vollständig entleert wird.
Prüfung des Vordrucks:
- Plombierung entfernen, Kappe abnehmen.
- Ventil mit einem Schraubendreher schließen und das Ausdehnungsgefäß entleeren.
- Vordruck mit einem geeigneten Messgerät prüfen und ggf. anpassen, bis der auf dem Typenschild angegebene Druck erreicht ist.
- Kugelventil langsam wieder öffnen.
- Kappe wieder aufsetzten und verplomben.
Einbauanleitung:
- Den Anschlussstutzen auf das Ausdehnungsgefäß aufschrauben.
- Den Auslaufstutzen des Entleerungsventils nach unten ausrichten.
- Kappe im geöffneten Zustand des Kugelhahns verplomben.
- Die Anlage füllen und entlüften.
Technische Daten:
| Material: | Messing |
| Innengewinde anlagenseitig: | 1 Zoll |
| Innengewinde gefäßseitig: | 1 Zoll |
| Betriebsdruck: | Max. 16 bar |
| Betriebstemperatur: | Max. 130 °C |
| Zubehör: | Inklusive Draht und Plombe |
Das Kappenventil sorgt für eine sichere und komfortable Wartung Ihres Ausdehnungsgefäßes und gewährleistet einen reibungslosen Betrieb der gesamten Anlage.
Weinmann & Schanz
Herstellerangaben:
WS Weinmann & Schanz GmbH
Rote Länder 4
72336 Balingen
Tel.: +49 7433 98 92 12
Fax: +49 7433 98 92 92
Mail: verkauf@weinmann-schanz.de
