4-Wegemischer Easyflow AG DN32 1 1/4" KV9,0 Umschaltventil 4-Wege-Mischer Typ 4A
34,90 €
Sofort verfügbar, Lieferzeit: 1 - 3 Werktage
Beschreibung

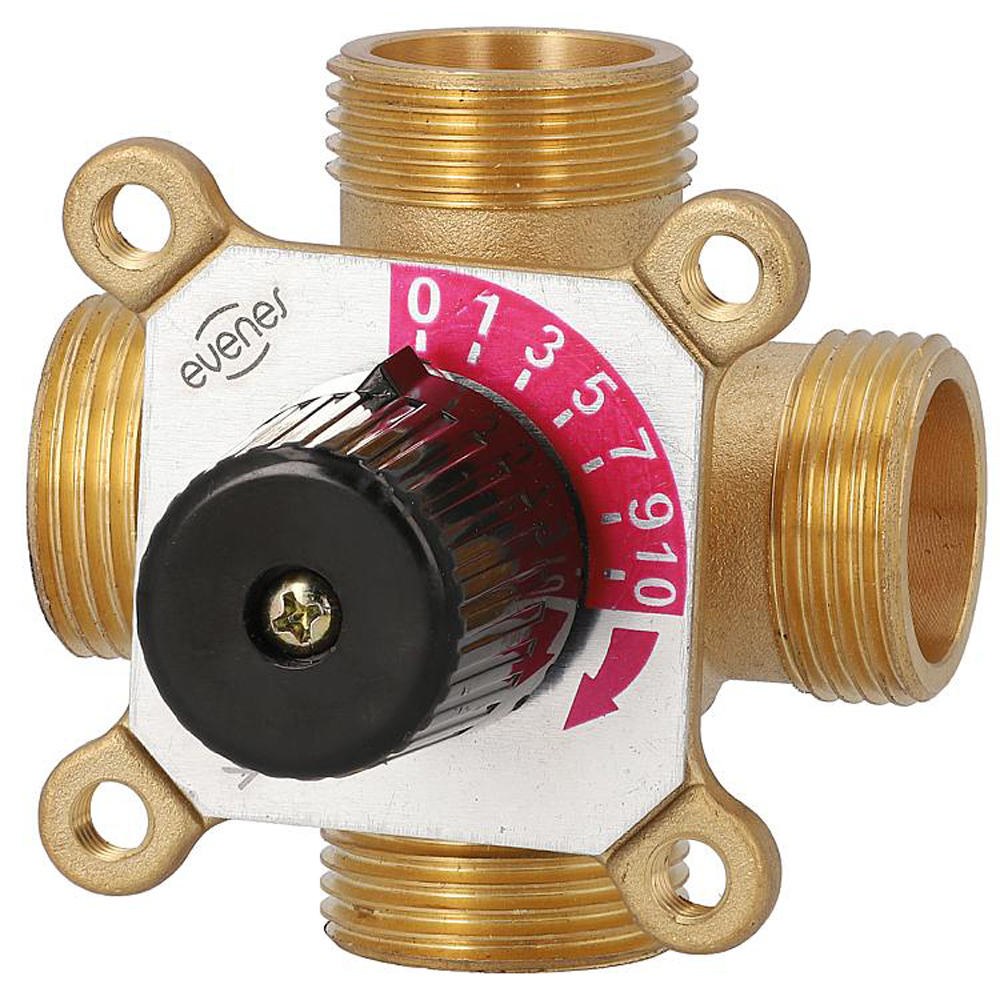

4-Wegemischer Easyflow Typ 4l DN32 1 1/4“ AG – KV 9,0
Der 4-Wege-Mischer Easyflow wird als Misch- oder Verteilerventil in geschlossenen Heizungsanlagen eingesetzt. Die Bedienung kann manuell oder über einen elektrischen Stellmotor erfolgen. Das Ventil erlaubt verschiedene Installationsmöglichkeiten.
Für den Umbau wird der Einstellgriff abgenommen und das Küken durch Drehen der Spindel in die richtige Position gebracht (die flache Seite der Spindel ist immer entgegengesetzt des Mischer-Paddels). Anschließend werden die Blockierungsscheibe und die Platte mit Skala in die richtige Position gebracht.

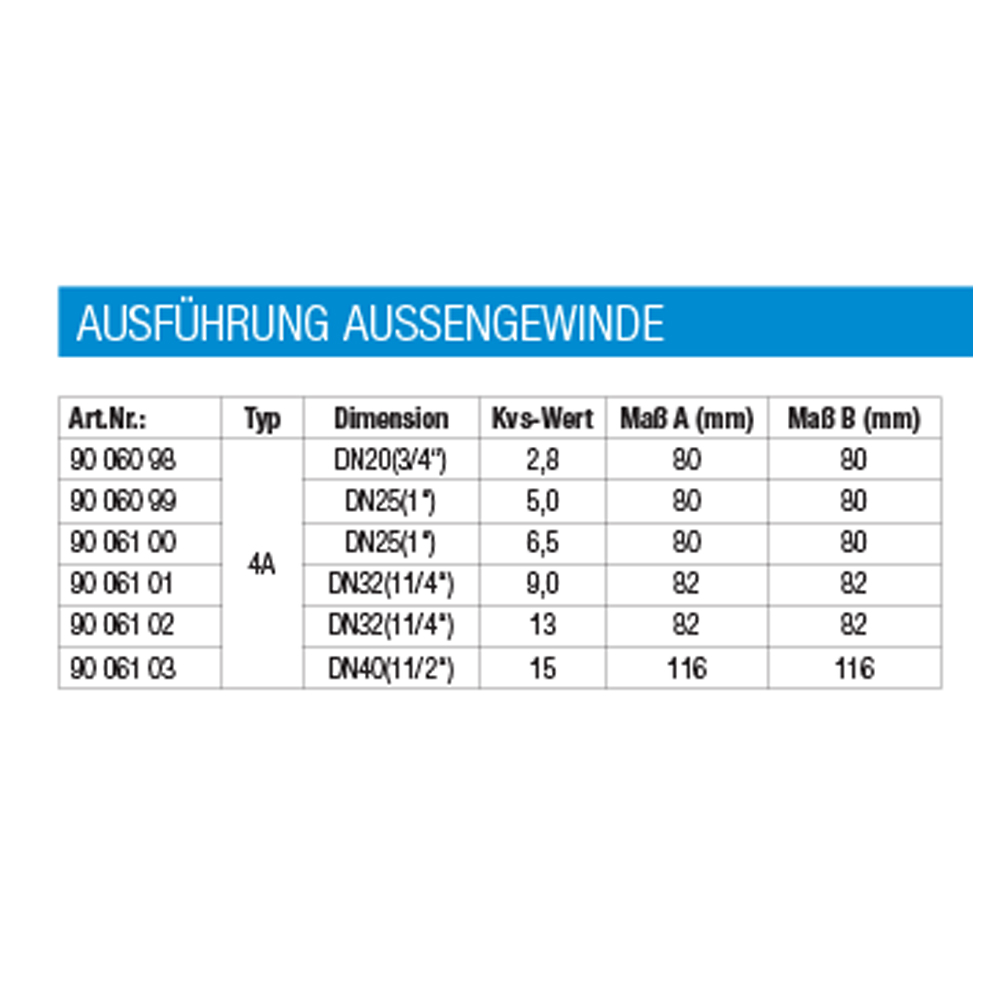

Technische Daten:
- Druckstufe: PN 10
- Betriebstemperaturbereich: 5-110° C (kurzzeitig 130° C)
- Betriebsdruck: 10 bar
- Anschlüsse: EN 10226-1
- Drehwinkel: 90°
- Leckrate: < 1%
- Drehmoment: DN15 - DN32: < 3 Nm
- Drehmoment: DN40 - DN50: < 5 Nm
- Material Mischergehäuse: Messing CW617NB
- Material Ventileinsatz: verschleißfestes Messing
- Material Spindel und Lagerbuchse: PPS Komposit
- Material Dichtungen: O-Ring EPDM
- Medien: Wasser gemäß VDI2035, Wasser-Glycolgemisch max. 50 %
Eine Einbaulage, in der der Einstellgriff nach unten zeigt, ist zu vermeiden. Beim Betrieb mit elektrischen Stellmotoren könnte durch Undichtigkeiten Wasser in den Motor eindringen.
