4-Wege-Mischer Easyflow Typ 4L – DN15 bis DN40 – Messing, Stellmotorfähig
105,00 €
Sofort verfügbar, Lieferzeit: 1 - 3 Werktage
Beschreibung

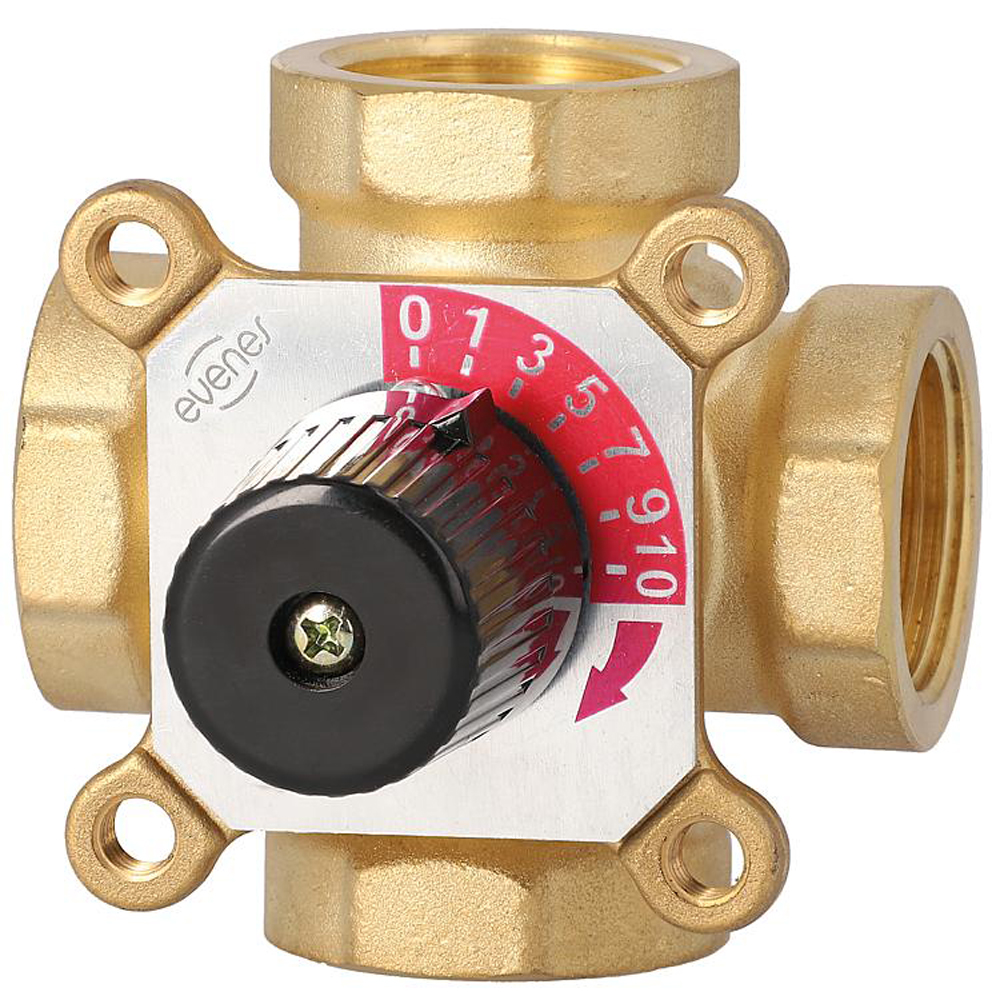

4-Wege-Mischer Easyflow Typ 4L – DN15 bis DN40 (½" – 1½")
Der 4-Wege-Mischer Easyflow Typ 4L ist die zuverlässige Lösung für Heizungsanlagen im geschlossenen Kreislauf – sowohl für Misch- als auch Verteilfunktionen. Er eignet sich für manuelle Bedienung und kann bei Bedarf einfach mit einem elektrischen Stellmotor nachgerüstet werden.
Dank robuster Bauweise, geringem Leckagewert und variabler Einbaulage ist der Easyflow-Mischer in Heizsystemen mit Wasser oder Glykol-Wasser-Gemischen bis 50 % bestens einsetzbar. Der Drehwinkel von 90° und die einfache Umrüstung ermöglichen eine flexible Anpassung im Installationsalltag.
Produktvorteile – Ihre Vorteile auf einen Blick:
Der 4-Wege-Mischer eignet sich gleichermaßen als Mischventil oder Verteiler in geschlossenen Heizsystemen.
Er kann manuell oder mit Stellmotor betrieben werden – der Umbau ist einfach und werkzeuglos möglich.
Die Montage ist flexibel – der Ventilkörper ist drehbar, verschiedene Einbaulagen sind zulässig (außer Griff nach unten).
Mit Drehwinkeln von 90° und klarer Skala gelingt eine präzise Temperatureinstellung.
Das Gehäuse aus hochwertigem Messing CW617N und die verschleißfesten Innenteile sorgen für Langlebigkeit.
Die Leckrate liegt unter 1 %, was für einen besonders effizienten Betrieb sorgt.

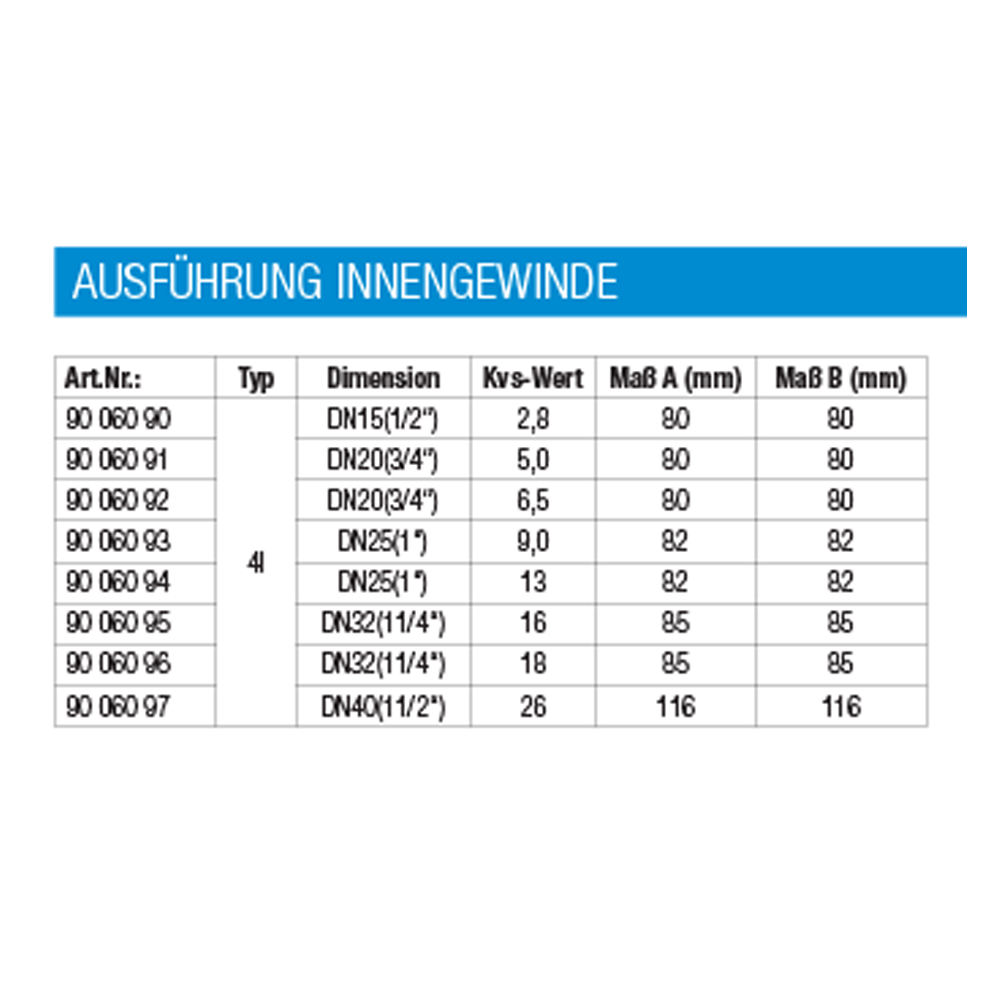

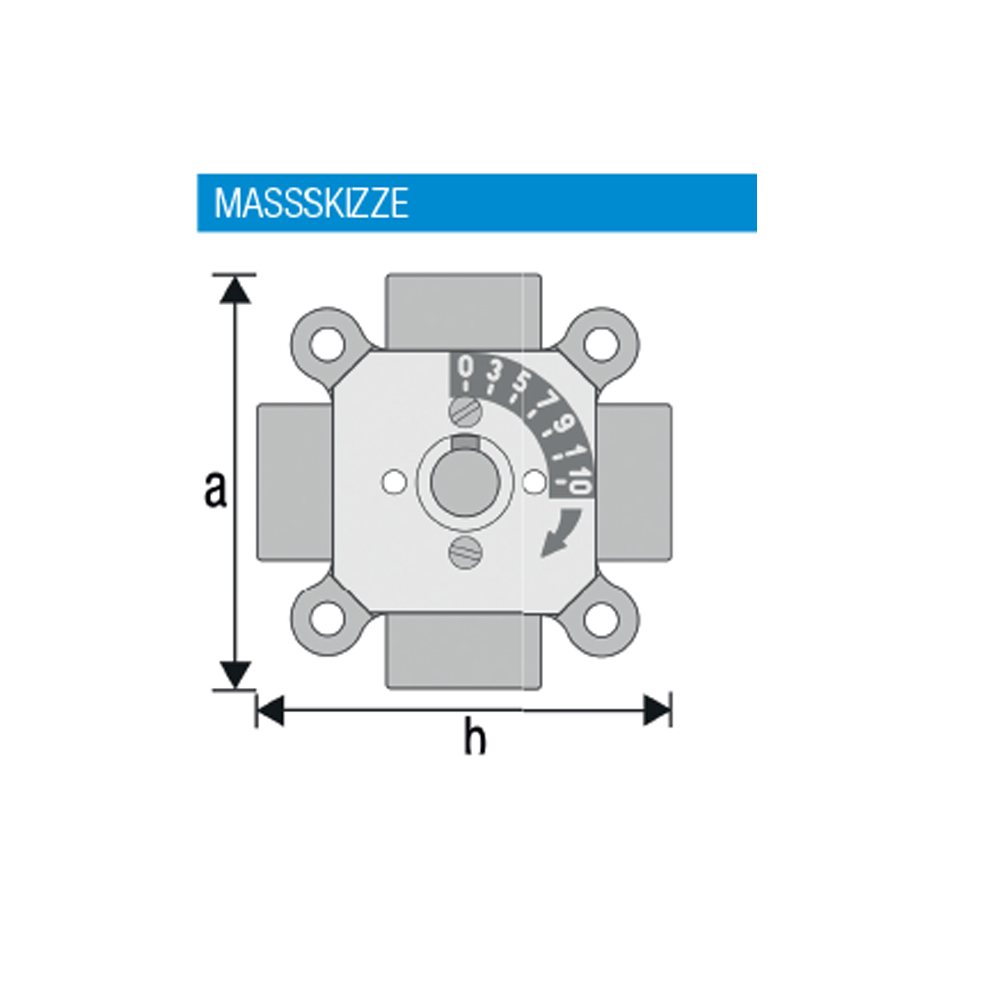

Kompakte Maße und variable Anschlussgrößen (DN15 bis DN40) – ideal für viele Systemgrößen geeignet.
Technische Daten
| Typ: Easyflow 4L - 4-Wege-Mischer | |
|---|---|
| Einsatzbereich | Misch- oder Verteilventil in Heizungsanlagen |
| Druckstufe | PN10 |
| Betriebsdruck | Max. 10 bar |
| Betriebstemperatur | 5 - 110 °C (kurzzeitig bis 130 °C) |
| Medien | Wasser gemäß VDI 2035; Wasser-Glycol max. 50 % |
| Anschlussgrößen | Je nach Auswahl |
| Anschlußgewinde | Gemäß EN 100226-1 |
| Drehwinkel | 90° |
| Leckrate | < 1 % |
| Gehäusematerial | Messing CW617N |
| Ventileinsatz | Verschleißfestes Messing |
| Dichtung | O-Ring aus EPDM |
⚠️ Hinweis zur Einbaulage
Die Montage mit dem Einstellgriff nach unten ist zu vermeiden, um ein Eindringen von Wasser in ggf. vorhandene Stellmotoren zu verhindern.
