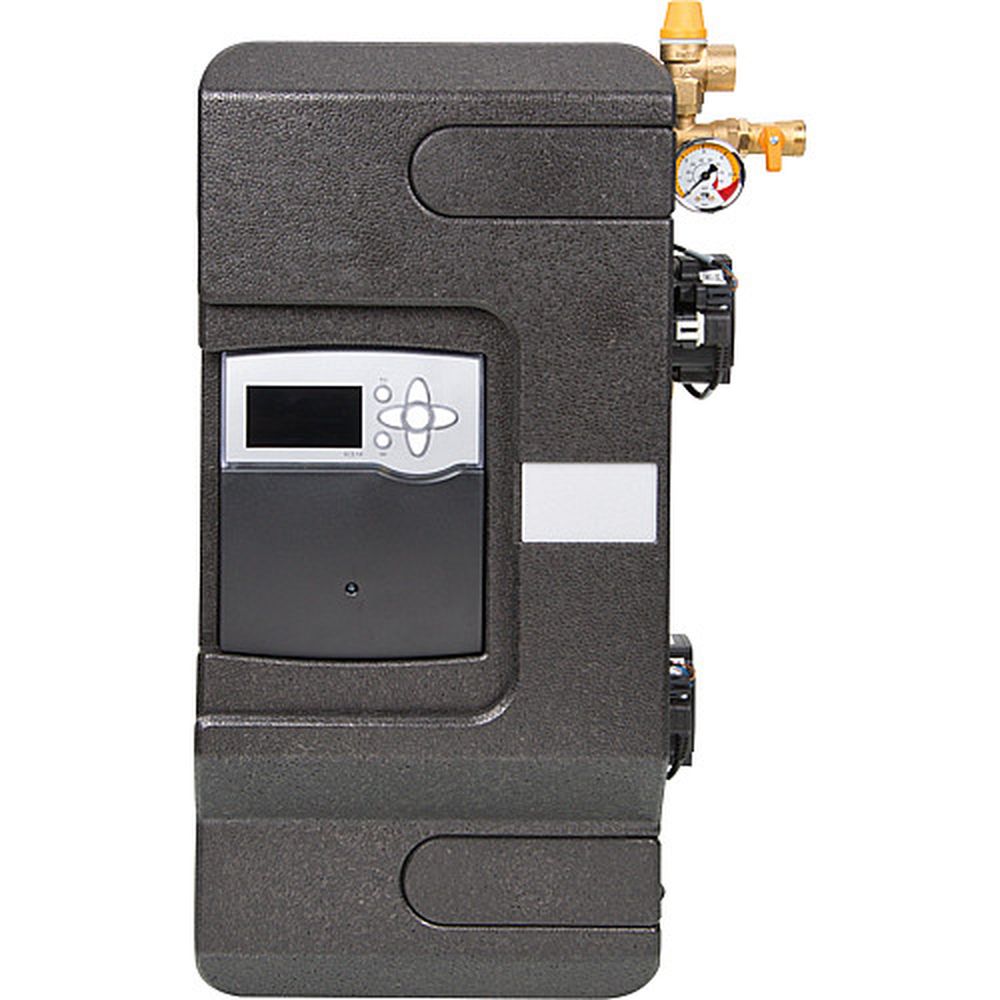

Solar-Trennsystem Systemtrennung Solar / Heizung PAW Solex Mini DN15
2.519,00 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 1 Stück
Weitere Mengen bereits bestellt.
Solar-Trennsystem Systemtrennung Solar / Heizung PAW Solex Mini DN15

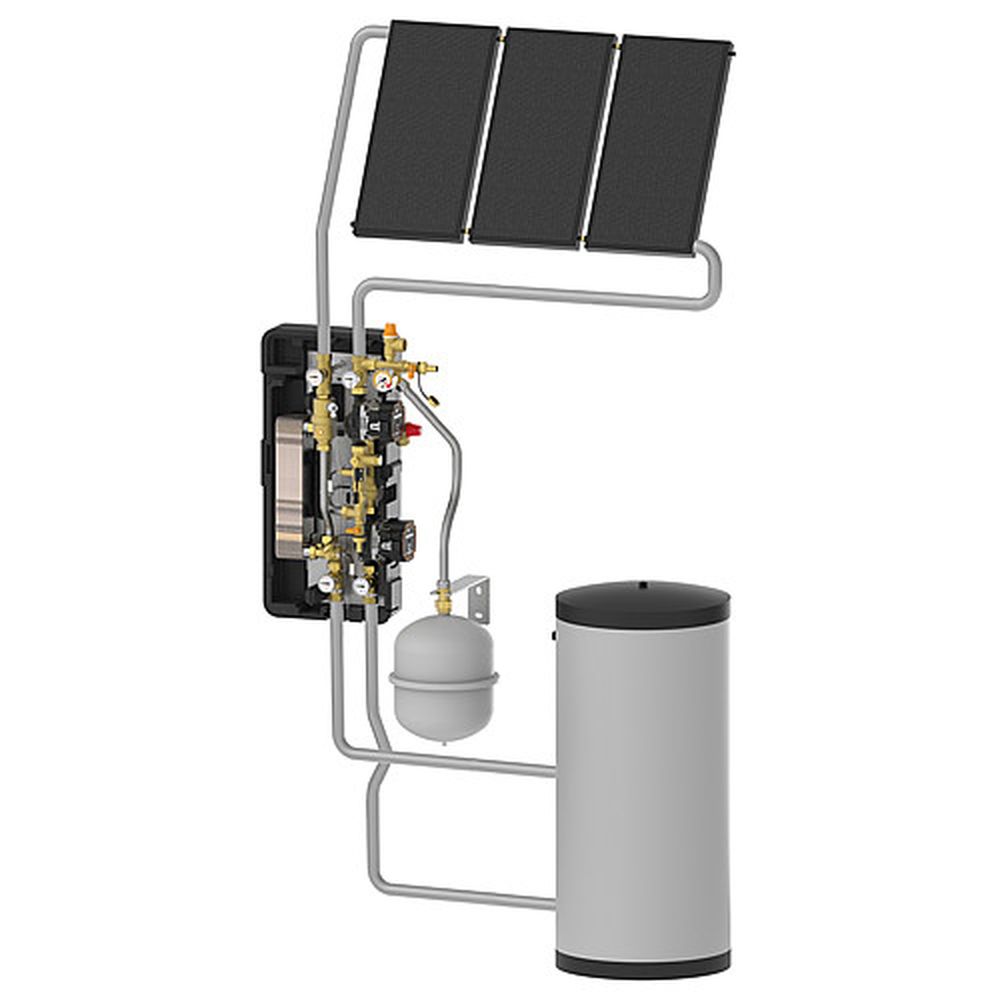

Das Solar-Trennsystem PAW Solex Mini DN15 bietet eine effiziente und kompakte Lösung zur Übertragung von Solarenergie in einen Pufferspeicher, ohne dass ein separater Wärmetauscher benötigt wird. Dieses System ist eine komplett vorgefertigte Solar-Pumpengruppe mit integriertem Plattenwärmetauscher und eignet sich ideal für den Anschluss an den Speicherladekreis, um die Wärme direkt vom Kollektor in den Pufferspeicher zu leiten. Dank der hydraulischen Trennung des Primär- und Sekundärkreises ermöglicht das Solex Mini DN15 eine kostensparende und flexible Nutzung in Solarthermie- und Heizungsanlagen.
Hauptmerkmale:
- Effiziente Leistung: Geeignet für High-Flow- und Low-Flow-Systeme.
- Optimale Wärmeübertragung: Der Plattenwärmetauscher mit 24 Platten nutzt die Wärmeleistung effizient und bietet eine verbesserte Energieausnutzung.
- Kompakte und einfache Montage: Das System vereint die Vorteile eines Plattenwärmetauschers mit den praktischen Eigenschaften einer Pumpengruppe – platzsparend, wartungsarm und einfach zu installieren.
Vorteile und Anwendung:
Solar-Trennsysteme wie das Solex Mini sind speziell dafür konzipiert, den Primärkreis (Solar) hydraulisch vom Sekundärkreis (Speicher) zu trennen. Diese Trennung erfolgt außerhalb des Speichers, was das System besonders attraktiv für Nachrüstungen macht und die einfache Integration in bestehende Heizungsanlagen mit Heizungs-Pufferspeicher oder Trinkwasserspeicher ermöglicht. Dies sorgt für eine zuverlässige Wärmeübertragung und erhöht gleichzeitig die Gesamtlebensdauer und Effizienz der Anlage.
Komponenten im Primär-Solarkreis:
- Durchflussmesser mit Spüleinrichtung: Bietet präzise Messungen und eine einfache Wartung.
- Solarpumpe: Die energiesparende Grundfos UPM3 15-145 PWM Pumpe sorgt für optimale Effizienz.
- Absperrkugelhähne: Mit Schwerkraftbremse und integriertem Thermometer (0 - 120°C) für maximale Kontrolle und Sicherheit.
- Luftabscheider im Vorlauf: Gewährleistet eine kontinuierliche und luftfreie Zirkulation.
- Sicherheitsgruppe: Ausgestattet mit Manometer (0 - 10 bar), Sicherheitsventil (6 bar) und Anschluss für ein Membran-Ausdehnungsgefäß (DN 20).
Komponenten im Sekundär-Pufferspeicherkreis:
- Sicherheitsventil (3 bar): Sorgt für die Systemsicherheit und schützt vor Überdruck.
- Umwälzpumpe: Effiziente Grundfos UPM3 15-75 PWM Pumpe für gleichmäßige und zuverlässige Wärmeverteilung.
- Schwerkraftbremse im Rücklauf: Verhindert Rückflüsse und steigert die Effizienz des Systems.
Technische Daten
| Betriebsdruck max. | 6 bar |
| Betriebstemperatur Primärkreis | 120°C |
| Betriebstemperatur Sekundärkreis | 95°C |
| Betriebsspannung | 230 V/AC, 50 Hz |
| Material Plattentauscher | AISI 316 gelötet |
| Material Isolierung | EPP |
| Maße (H x B x T) | 680 x 425 x 249 mm |
| Wärmetauscher | 24 Platten |
| Achsabstand | 82 mm |
| max. Kollektorfläche | 30 m² |
| Umwälzpumpe Primär | Grundfos UPM3 15-145 PWM |
| Umwälzpumpe Sekundär | Grundfos UPM3 15-75 PWM |
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
