Trägerprofilset für Linuo Ritter Flachkollektor – FP2000
Unser Trägerprofilset wurde speziell dafür entwickelt um dem Kollektor einen sicheren Halt auf dem Dach oder an der Hauswand zu garantieren. Das Trägerprofilset umfasst zwei Aluprofile und das Befestigungmaterial für die Montage.
Vorteile
Einfache Montage
Verschiebbare Befestigungselemente zum variablen Längenausgleich
Solarthermie Basic Paket – Linuo Ritter Flachkollektoren – 4,0 m² – Aufdachmontage
Mit diesem Basic Paket und dem enthaltenen Linuo Ritter international Flachkollektor FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0 m² erhalten Sie ein kostengünstiges Starterpaket für eine solarthermische Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungsanlage ergänzen. Flachkollektoren sind die am häufigsten verwendeten Kollektoren bei Solarthermieanlagen. Zwei Gründe für deren Beliebtheit sind die bewährte Technik und Optik auf dem Dach.Wir haben dieses Solarthermiepaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauchwassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Unser Flachkollektor von Linuo Ritter arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen (diffuses Licht). So steht Ihrer warmen Morgendusche mit Solar erwärmtem Wasser nichts mehr im Wege!Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile des Solarthermie Basic Pakets
-
Mit diesem Paket erhalten die Grundausstattung für Ihre Solarthermieanlage.
-
Der leistungsstarke Flachkollektor FP2000 von Linuo Ritter garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
-
Praxiserprobte Komponenten aus hochwertigen Materialien gewährleisten eine lange Lebensdauer der Anlage.
-
Montagefreundlich
-
5 Jahre Garantie auf den Kollektor
-
Alle notwendigen Zulassungen nach DIN Certco
-
Solar Keymark zertifiziert
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24. Unsere Produkte werden direkt ab Lager in kurzer Zeit zu Ihnen geliefert (2-3 Werktage).
Komponenten des Solarthermie Basic Pakets
2
x
Linuo Ritter Flachkollektor – FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0 m²
1
x
Verbindungsset für 2 Flachkollektoren *
1
x

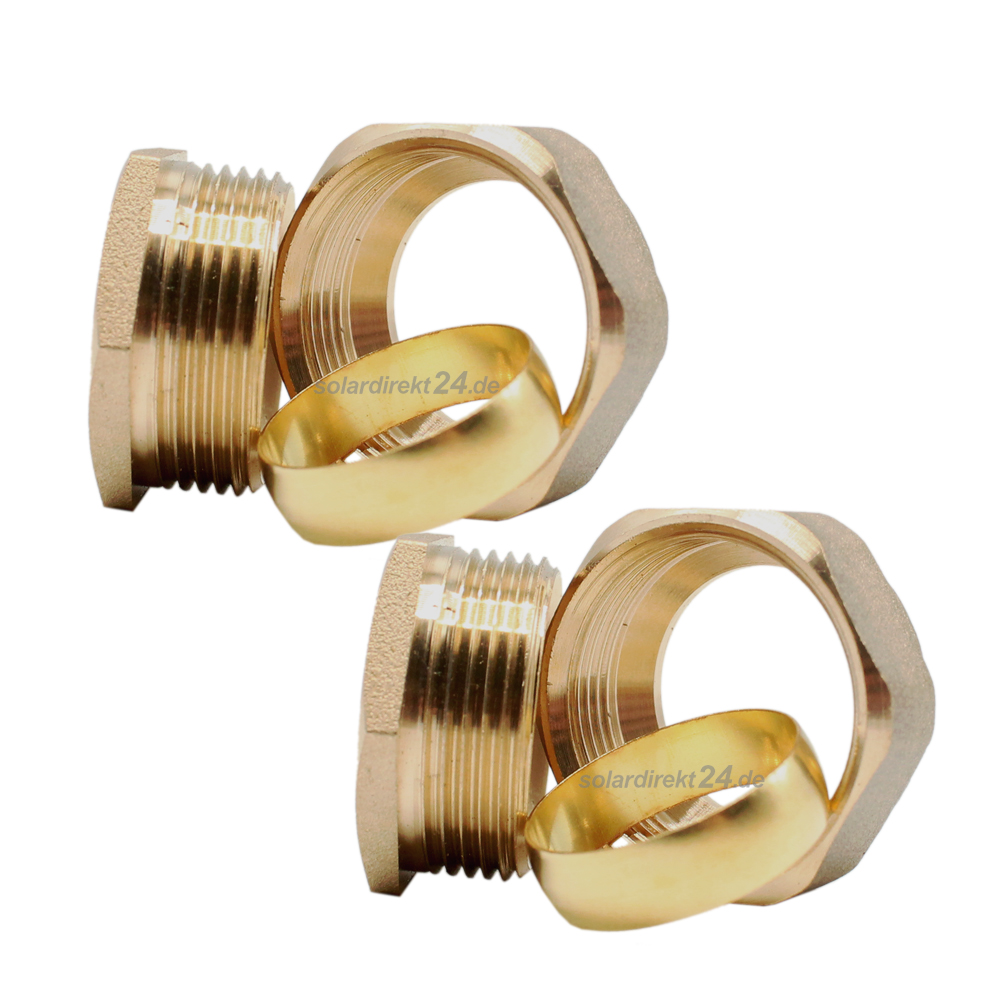

2er-Set Stopfen *
1
x
Aufdachmontageset für 2 Flachkollektoren inkl. Dachhaken *
1
x
Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1
x
Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1
x
Solardirekt24 Solar Ausdehnungsgefäß 18 Liter
1
x
Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
* Made in Germany
Förderung und Zuschusshöhe durch die KfW:
Unsere Kollektoren sind KFW förderfähig!
Wie hoch ist der voraussichtlicher Zuschussbetrag?
Wie hoch Ihr voraussichtlicher Zuschussbetrag für einzelne energetische Maßnahmen ist, hängt davon ab, wie hoch Ihre förderfähigen Kosten sind. Die KfW berücksichtigt bei einem Einfamilienhaus Kosten bis zu einer Höhe von 30.000 Euro. Davon erhalten Sie maximal 70 % als Zuschuss, also bis zu 21.000 Euro.
Zusätzlich können Sie einen Emissionsminderungszuschlag in Höhe von 2.500 Euro erhalten.
Der Zuschuss setzt sich aus einer Grundförderung und gegebenenfalls einer oder mehreren Bonusförderungen zusammen:
Einzelmaßnahmen
Grundförderung
Effizienzbonus
Klimageschwindigkeitsbobus
Einkommensbonus
Solarthermische Anlagen
30%
20%
30%
Biomasseheizungen
30%
20%
30%
Wärmepumpen
30%
5%
20%
30%
Brennstoffzellenheizung
30%
20%
30%
Wasserstofffähige Heizung(Investitionsmehrkosten)
30%
20%
30%
Innovative Heizungstechnik
30%
20%
30%
Gebäudenetzanschluss
30%
20%
30%
Wärmenetzanschluss
30%
20%
30%
Technische Daten des Linuo Ritter Flachkollektor:
Bruttofläche
2,00 m²
Absorberfläche
1,85 m²
Länge
2.000 mm
Breite
1.000 mm
Höhe
95 mm
Prüfdruck
10 bar
Betriebsdruck
6 bar
Flüssigkeitsinhalt
1,4 l
Durchfluss pro m²
15 - 40 l/h
Gewicht
35 kg
Ausführung
Vertikale Montage
Rahmen
Aluminium
Rückwand
Verzinktes Stahlblech / Dicke 0,4 mm
Glas
Solarglas mit blauer Beschichtung
Glasstärke
3,2 mm
Wärmedämmung
Mineralwolle
Dämmdicke
50 mm
Stagnationstemperatur
216,9 °C
Absorber
Aluminium
Beschichtung
Vakuumbeschichtet hochselektiv
Anschluss
4 x 22 mm Kupfer
Technische Daten Solarstation SR21L – inkl. SR258 Solarsteuerung:
Solarstation
Umwälzpumpe
Grundfos Solar 15-65 - Hocheffizienzpumpe
Sicherheitsventil
6 bar
Manometer
0 ... 10 bar
Volumenstromanzeige
1 ... 12 l/min
Schwerkraftbremsen
Öffnungsdruck 20 mbar, aufstellbar
Anschluss für MAG
3/4" AG, flachdichtend
Abgang Sicherheitsventil
1/2" IG
Anschlüsse Solarleitungen
2 x 3/4" IG, 2 x 3/4" AG
Maximaltemperatur
120 °C
Medium
Wasser mit max. 50 % Glykol
Maße
450 x 300 x 158 mm (mit Isolierung)
Solarsteuerung
Max. Anzahl Kollektorenfeld
1
Max. Anzahl Speicher
1
Display
Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur)
5
Relaiausgänge gesamt
4 (davon 1 drehzahlgeregeltes Halbleiterrelais)
T Regelung
Ja
Thermostatfunktion
Ja
Drehzahlregelung
Ja
Frostschutzfunktion
Ja
Kollektorkühlfunktion
Ja
Kollektorminimalbegrenzung
Ja
Kollektornotabschaltung
Ja
Röhrenkollektorfunktion
Ja
Urlaubsfunktion
Ja
Rückkühlfunktion
Ja
Elektrische Zusatzheizung
Ja (mit separaten Schütz)
Thermische Desinfektion
Ja
Speicherschichtladung
Nein
Warmwasserzirkulation
Ja
Datenschnittstelle
Nein
Gehäuse
Kunststoff, PC-ABS und PMMA
Schutzart
IP 20 (DIN EN 60529)
Schutzklasse
I
Umgebungstemperatur
-50° C - 50° C
Abmessung
205 x 150 x 46 mm
Einbau
In Station verbaut
Anzeige
Grafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung
6 Drucktasten in Gehäusefront
Eingänge
1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10K
Ausgänge
4 Relaiausgänge davon 1 drehzahlgeregeltes Halbleiterrelais
Versorgung
100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme
2,5 W
Technische Daten Dachhaken:
Material
Rostfreier, ferritischer Edelstahl - WNr.: 1.4016
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamt Maße:
178 x 160 x 130 mm
Schneelast max.
ca. 140kg
Windgeschwindigkeit
max. 60m/s
Ziegeltyp
Formziegel, Dachpfannen, - steine
Technische Daten Trägerprofilset für Linuo Ritter Flachkollektor inkl. Montagezubehör:
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Technische Daten Solarflüssigkeit:
Siedepunkt
ca. 103 °C
Unverdünnt frostsicher bis
-28 °C
Frostschutz (Eisflockenpunkt) ca.
-28 °C
Frostschutz (Eisstockpunkt) ca.
-35 °C
Temperaturbeständig
bis 180 °C
ph-Wert ca.
8,0 (20 °C)
Dichte
1.035 - 1,045 g/cm3 (20 °C)
Frostschutzbasis
1.2 Monopropylenglykol
Wärmeleitfähigkeit
ca. 0,40 W/m*K (20 °C)
Technische Daten Ausdehnungsgefäß:
Material Ausdehnungsgefäß
Epoxidbeschichteter Stahl
Material Flansch
Eisen verzinkt
Membran
Austauschbare EPDM Membran (hochtemperaturbeständig)
Temperaturbereich
-10 bis 140 °C
Farbe
Weiß (RAL 9010)
Druck max.
10 bar
Anschluss
3/4" AG
Maße in mm (DxH)
280 x 430
Vordruck
2,5 bar
Technische Daten Wandhalterung mit Doppelrückflußverhinderer:
Passend für MAGs von
18 bis 40 Liter
Anschlusskupplung
3/4 Zoll
Ausladung
240 mm
Inklusive
Doppelrückflußverhinderer für eine schnelle und sichere Trennung
Dübel und Schrauben
Dachhaken Edelstahl 3 fach verstellbar Solar PV Photovoltaik Befestigung
Jede sichere und zuverlässige Installation von Photovoltaik-Solarmodulen oder Solarthermieanlagen beginnt mit den Dachhaken!Spezieller Dachhaken für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen zur Aufnahme von Photovoltaik Modulen oder Solaranlagen. Die Edelstahldachhaken werden mit Holzschrauben / Tellerkopfschrauben (3 Stück je Dachhaken) direkt am Sparren verschraubt.Die Länge der Tellerkopfschrauben sollte passend zur Stärke des Sparren gewählt werden.Standardgrößen sind:
M8x80mm
M8x100mm
M8x120mm
Vorteile des Dachhakens:
Vielseitige Verstellbarkeit: Der Dachhaken ist 3-fach verstellbar für eine flexible Verwendung in verschiedenen Photovoltaik- und Solarmodul Installationen.
Robustes Material: Hergestellt aus hochwertigem Edelstahl 1.4016, ist dieser Dachhaken rost- und korrosionsbeständig für lange Lebensdauer.
Effiziente Solarmodul-Befestigung: Speziell für Photovoltaik- und Solarmodul-Installationen entwickelt, bietet dieser Dachhaken eine sichere und effiziente Befestigungslösung.
Universeller Kompatibilität: Dieser Dachhaken ist kompatibel mit einer Vielzahl von Solarmodulen und Photovoltaikanlagen, was ihn zu einer vielseitigen Wahl für verschiedene Anwendungen macht.
Technische Daten Dachhaken:
Material: Rostfreier, ferritischer Edelstahl - WNr.: 1.4016 - magnetisch*
Länge Haken: 174 mm
Maße Grundplatte: 139 x 54 x 4 mm
Sonstige Materialstärke: 5 mm
Befestigungsbohrungen: 9 x 9mm versetzt
Langlochmessung: 40 x 11 mm
Höhenverstellbar Gesamt: 124-148 mm
Gesamt Maße: 174 x 139 x 124-148 mm
Passende Schraube: M10x25 A2 Edelstahl
Passende Mutter: M10 Edelstahl A2
Schneelast max.: ca. 140kg
Windgeschwindigkeit: max. 60m/s
Gewicht Stück: 0,6 kg
Ziegeltyp: Formziegel, Dachpfannen, - steine
Dachart: Schrägdach / Steildach ab ca. 20° Dachneigung
Wir empfehlen den Dachhaken mit 3 Tellerkopfschrauben zu sichern (nicht im Lieferumfang enthalten)
Der Artikel wird vormontiert geliefert
*Je nach Werkstoff bzw. je nach Gefüge ist Edelstahl magnetisch oder eben auch nicht. Bei den austenitischen Werkstoffen wie zum Beispiel 1.4301 oder 1.4404 ist der Stahl eher nicht magnetisch. Dagegen ist ein ferritischer Edelstahl wie zum Beispiel der Werkstoff 1.4016 magnetisch.
Linuo Ritter Flachkollektor – FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0m²
Linuo Ritter Solar bietet eine Vielzahl von Flachkollektoren für die Solarenergieerzeugung an. Diese Flachkollektoren sind speziell für die effiziente Nutzung von Sonnenenergie konzipiert und können zur Erzeugung von Warmwasser, Raumheizung und industriellen Prozessen eingesetzt werden. Die Flachkollektoren von Linuo Ritter zeichnen sich durch ihre hohe Leistungsfähigkeit, Langlebigkeit und Zuverlässigkeit aus.
Die Solarkollektoren von Linuo Ritter sind aus hochwertigen Materialien gefertigt und verfügen über innovative Technologien, um eine optimale Energieerzeugung zu gewährleisten. Sie sind sowohl für den Einsatz in Wohn- als auch in Gewerbegebäuden geeignet und können in bestehende Heizsysteme integriert oder als eigenständige Einheiten verwendet werden. Insgesamt sind die Flachkollektoren von Linuo Ritter eine nachhaltige und kosteneffiziente Lösung zur Nutzung von Solarenergie und zur Reduzierung der Abhängigkeit von herkömmlichen Energiequellen.
Alle Vorteile des Linuo Ritter Flachkollektors im Überblick:
Der leistungsstarke Linuo Ritter Flachkollektor garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
Praxiserprobte Komponenten aus hochwertigen Materialien gewährleisten eine lange Lebensdauer der Anlage.
Extra starke Bodendämmung (50 mm) für minimalen Wärmeverlust
Solar Keymark zertifiziert - DIN geprüft
Hoher Wirkungsgrad
Sehr gutes Preis-Leistungs-Verhältnis
Lange Lebensdauer
Hohe Energieeinsparung
Sicherheitsglas mit hoher Durchlässigkeit
Rückwand und Seitenteile isoliert mit Mineralwolle
HARP Absorber geschweißt mit Laser-Technologie
BAFA förderungsfähig
Sicherer, metallisch dichtender Kollektoranschluss durch Klemmringverschraubung
Aus witterungs- und UV-beständigen Material gefertigt
Inkl. 4 Stützhülsen
Förderung für Heizung und Sanierung ab 2024
Wenn Sie jetzt auf eine klimafreundliche Heizung mit mindestens 65 % erneuerbaren Energien umsteigen, erhalten Sie hierfür 30 % Grundförderung. Die Grundförderung und die verschiedenen Bonusförderungen lassen sich miteinander kombinieren – bis zu einem Fördersatz von maximal 70 %
BAFA und KfW Förderung 2024 - kostenlos und unverbindlich beraten lassen!
Wenn Sie Ihre Solarthermieanlage selbst installieren wollen oder mehr über die Fördermöglichkeiten beim BAFA und der KfW erfahren möchten, stehen wir von Solardirekt24 Ihnen gerne zur Seite. Wir beraten und unterstützen Sie von der Planung bis zur Installation.
Technische Daten Flachkollektor:
Bruttofläche
2,00 m²
Absorberfläche
1,85 m²
Länge
2.000 mm
Breite
1.000 mm
Höhe
95 mm
Prüfdruck
10 bar
Betriebsdruck
6 bar
Flüssigkeitsinhalt
1,4 l
Durchfluss pro m²
15 - 40 l/h
Gewicht
35 kg
Ausführung
Vertikale Montage
Rahmen
Aluminium
Rückwand
Verzinktes Stahlblech / Dicke 0,4 mm
Glas
Solarglas mit blauer Beschichtung
Glasstärke
3,2 mm
Wärmedämmung
Mineralwolle
Dämmdicke
50 mm
Stagnationstemperatur
216,9 °C
Absorber
Aluminium
Beschichtung
Vakuumbeschichtet hochselektiv
Anschluss
4 x 22 mm Kupfer
Montagesystem
Nicht im Lieferumfang enthalten
Montage
Achtung: Montagematerial muss separat angefragt / bestellt werden.
Förderung BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle)
Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de
Solarthermie Basic Paket – Linuo Ritter Flachkollektoren – 6,0 m² – Aufdachmontage
Mit diesem Basic Paket und dem enthaltenen Linuo Ritter international Flachkollektor FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0 m² erhalten Sie ein kostengünstiges Starterpaket für eine solarthermische Anlage. Natürlich können Sie mit den Bestandteilen auch Ihre bestehende Heizungsanlage ergänzen. Flachkollektoren sind die am häufigsten verwendeten Kollektoren bei Solarthermieanlagen. Zwei Gründe für deren Beliebtheit sind die bewährte Technik und Optik auf dem Dach.Wir haben dieses Solarthermiepaket für den anspruchsvollen Hausbesitzer zusammengestellt, der nicht auf die solarthermische Brauchwassererwärmung und der damit verbundenen Kostenersparnisse verzichten möchte.Unser Flachkollektor von Linuo Ritter arbeitet bereits morgens, wenn die Sonnenstrahlen noch flach einfallen, aber auch bei schlechteren Wetter- und Lichtverhältnissen (diffuses Licht). So steht Ihrer warmen Morgendusche mit Solar erwärmtem Wasser nichts mehr im Wege!Bei Fragen kontaktieren Sie uns gern per Mail oder über unser Kontaktformular. Wir erstellen Ihnen einen individuellen Systemvorschlag für Ihre Dachausrichtung.
Vorteile des Solarthermie Basic Pakets
-
Mit diesem Paket erhalten die Grundausstattung für Ihre Solarthermieanlage.
-
Der leistungsstarke Flachkollektor FP2000 von Linuo Ritter garantiert Höchstleistungen auch bei schwacher Einstrahlung (diffusem Licht).
-
Praxiserprobte Komponenten aus hochwertigen Materialien gewährleisten eine lange Lebensdauer der Anlage.
-
Montagefreundlich
-
5 Jahre Garantie auf den Kollektor
-
Alle notwendigen Zulassungen nach DIN Certco
-
Solar Keymark zertifiziert
Solardirekt24 begleitet Sie von der Auswahl der Komponenten bis zur fertig geplanten Anlage. Individuelle Anpassungen oder schwierige Fragen sind kein Problem und dank der professionellen Beratung schnell gelöst. Anspruchsvolle Kunden setzen auf die bewährten Produkte von Solardirekt24. Unsere Produkte werden direkt ab Lager in kurzer Zeit zu Ihnen geliefert (2-3 Werktage).
Komponenten des Solarthermie Basic Pakets
3
x
Linuo Ritter Flachkollektor – FP2000 (P-G/0.8-T/L/LT-1.82) – 2,0 m²
1
x
Verbindungsset für 3 Flachkollektoren *
1
x
2er-Set Stopfen *
1
x
Aufdachmontageset für 3 Flachkollektoren inkl. Dachhaken *
1
x
Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
1
x
Wandhalterung für Ausdehnungsgefäß mit Doppelrückflußverhinderer *
1
x
Solardirekt24 Solar Ausdehnungsgefäß 24 Liter
1
x
Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28 °C – 10 Liter *
* Made in Germany
Förderung und Zuschusshöhe durch die KfW:
Unsere Kollektoren sind KFW förderfähig!
Wie hoch ist der voraussichtlicher Zuschussbetrag?
Wie hoch Ihr voraussichtlicher Zuschussbetrag für einzelne energetische Maßnahmen ist, hängt davon ab, wie hoch Ihre förderfähigen Kosten sind. Die KfW berücksichtigt bei einem Einfamilienhaus Kosten bis zu einer Höhe von 30.000 Euro. Davon erhalten Sie maximal 70 % als Zuschuss, also bis zu 21.000 Euro.
Zusätzlich können Sie einen Emissionsminderungszuschlag in Höhe von 2.500 Euro erhalten.
Der Zuschuss setzt sich aus einer Grundförderung und gegebenenfalls einer oder mehreren Bonusförderungen zusammen:
Einzelmaßnahmen
Grundförderung
Effizienzbonus
Klimageschwindigkeitsbobus
Einkommensbonus
Solarthermische Anlagen
30%
20%
30%
Biomasseheizungen
30%
20%
30%
Wärmepumpen
30%
5%
20%
30%
Brennstoffzellenheizung
30%
20%
30%
Wasserstofffähige Heizung(Investitionsmehrkosten)
30%
20%
30%
Innovative Heizungstechnik
30%
20%
30%
Gebäudenetzanschluss
30%
20%
30%
Wärmenetzanschluss
30%
20%
30%
Technische Daten des Linuo Ritter Flachkollektor:
Bruttofläche
2,00 m²
Absorberfläche
1,85 m²
Länge
2.000 mm
Breite
1.000 mm
Höhe
95 mm
Prüfdruck
10 bar
Betriebsdruck
6 bar
Flüssigkeitsinhalt
1,4 l
Durchfluss pro m²
15 - 40 l/h
Gewicht
35 kg
Ausführung
Vertikale Montage
Rahmen
Aluminium
Rückwand
Verzinktes Stahlblech / Dicke 0,4 mm
Glas
Solarglas mit blauer Beschichtung
Glasstärke
3,2 mm
Wärmedämmung
Mineralwolle
Dämmdicke
50 mm
Stagnationstemperatur
216,9 °C
Absorber
Aluminium
Beschichtung
Vakuumbeschichtet hochselektiv
Anschluss
4 x 22 mm Kupfer
Technische Daten Solarstation SR21L – inkl. SR258 Solarsteuerung:
Solarstation
Umwälzpumpe
Grundfos Solar 15-65 - Hocheffizienzpumpe
Sicherheitsventil
6 bar
Manometer
0 ... 10 bar
Volumenstromanzeige
1 ... 12 l/min
Schwerkraftbremsen
Öffnungsdruck 20 mbar, aufstellbar
Anschluss für MAG
3/4" AG, flachdichtend
Abgang Sicherheitsventil
1/2" IG
Anschlüsse Solarleitungen
2 x 3/4" IG, 2 x 3/4" AG
Maximaltemperatur
120 °C
Medium
Wasser mit max. 50 % Glykol
Maße
450 x 300 x 158 mm (mit Isolierung)
Solarsteuerung
Max. Anzahl Kollektorenfeld
1
Max. Anzahl Speicher
1
Display
Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur)
5
Relaiausgänge gesamt
4 (davon 1 drehzahlgeregeltes Halbleiterrelais)
T Regelung
Ja
Thermostatfunktion
Ja
Drehzahlregelung
Ja
Frostschutzfunktion
Ja
Kollektorkühlfunktion
Ja
Kollektorminimalbegrenzung
Ja
Kollektornotabschaltung
Ja
Röhrenkollektorfunktion
Ja
Urlaubsfunktion
Ja
Rückkühlfunktion
Ja
Elektrische Zusatzheizung
Ja (mit separaten Schütz)
Thermische Desinfektion
Ja
Speicherschichtladung
Nein
Warmwasserzirkulation
Ja
Datenschnittstelle
Nein
Gehäuse
Kunststoff, PC-ABS und PMMA
Schutzart
IP 20 (DIN EN 60529)
Schutzklasse
I
Umgebungstemperatur
-50° C - 50° C
Abmessung
205 x 150 x 46 mm
Einbau
In Station verbaut
Anzeige
Grafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung
6 Drucktasten in Gehäusefront
Eingänge
1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10K
Ausgänge
4 Relaiausgänge davon 1 drehzahlgeregeltes Halbleiterrelais
Versorgung
100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme
2,5 W
Technische Daten Dachhaken:
Material
Rostfreier, ferritischer Edelstahl - WNr.: 1.4016
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamt Maße:
178 x 160 x 130 mm
Schneelast max.
ca. 140kg
Windgeschwindigkeit
max. 60m/s
Ziegeltyp
Formziegel, Dachpfannen, - steine
Technische Daten Trägerprofilset für Linuo Ritter Flachkollektor inkl. Montagezubehör:
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Technische Daten Solarflüssigkeit:
Siedepunkt
ca. 103 °C
Unverdünnt frostsicher bis
-28 °C
Frostschutz (Eisflockenpunkt) ca.
-28 °C
Frostschutz (Eisstockpunkt) ca.
-35 °C
Temperaturbeständig
bis 180 °C
ph-Wert ca.
8,0 (20 °C)
Dichte
1.035 - 1,045 g/cm3 (20 °C)
Frostschutzbasis
1.2 Monopropylenglykol
Wärmeleitfähigkeit
ca. 0,40 W/m*K (20 °C)
Technische Daten Ausdehnungsgefäß:
Material Ausdehnungsgefäß
Epoxidbeschichteter Stahl
Material Flansch
Eisen verzinkt
Membran
Austauschbare EPDM Membran (hochtemperaturbeständig)
Temperaturbereich
-10 bis 140 °C
Farbe
Weiß (RAL 9010)
Druck max.
10 bar
Anschluss
3/4" AG
Maße in mm (DxH)
280 x 483
Vordruck
2,5 bar
Technische Daten Wandhalterung mit Doppelrückflußverhinderer:
Passend für MAGs von
18 bis 40 Liter
Anschlusskupplung
3/4 Zoll
Ausladung
240 mm
Inklusive
Doppelrückflußverhinderer für eine schnelle und sichere Trennung
Dübel und Schrauben
Dachhaken Edelstahl Dachhaken für Dachsteine, Dachziegel, Dachpfannen
Jede sichere und zuverlässige Installation von Photovoltaik-Solarmodulen oder Solarthermieanlagen beginnt mit den Dachhaken!Spezieller Dachhaken für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen zur Aufnahme von Photovoltaik Modulen oder Solaranlagen. Die Edelstahldachhaken werden mit Holzschrauben / Tellerkopfschrauben (3 Stück je Dachhaken) direkt am Sparren verschraubt.Die Länge der Tellerkopfschrauben sollte passend zur Stärke des Sparren gewählt werden.Standardgrößen sind:
M8x80mm
M8x100mm
M8x120mm
Vorteile des Dachhakens:
Robustes Material: Hergestellt aus hochwertigem Edelstahl 1.4016, ist dieser Dachhaken rost- und korrosionsbeständig für lange Lebensdauer.
Effiziente Solarmodul-Befestigung: Speziell für Photovoltaik- und Solarmodul-Installationen entwickelt, bietet dieser Dachhaken eine sichere und effiziente Befestigungslösung.
Universeller Kompatibilität: Dieser Dachhaken ist kompatibel mit einer Vielzahl von Solarmodulen und Photovoltaikanlagen, was ihn zu einer vielseitigen Wahl für verschiedene Anwendungen macht.
Extrabreite Auflagefläche
Technische Daten Dachhaken:
Material: Rostfreier, ferritischer Edelstahl - WNr.: 1.4016 - magnetisch*
Länge Haken: 160 mm
Maße Grundplatte: 178 x 49 x 4 mm
Sonstige Materialstärke: 5 mm
Befestigungsbohrungen: 6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung: 40 x 12 mm
Höhe: 130 mm
Gesamt Maße: 178 x 160 x 130 mm
Passende Schraube: M10x25 A2 Edelstahl
Passende Mutter: M10 Edelstahl A2
Schneelast max.: ca. 140kg
Windgeschwindigkeit: max. 60m/s
Gewicht Stück: 0,6 kg
Ziegeltyp: Formziegel, Dachpfannen, - steine
Dachart: Schrägdach / Steildach ab ca. 20° Dachneigung
Wir empfehlen den Dachhaken mit 3 Tellerkopfschrauben zu sichern (nicht im Lieferumfang enthalten)
*Je nach Werkstoff bzw. je nach Gefüge ist Edelstahl magnetisch oder eben auch nicht. Bei den austenitischen Werkstoffen wie zum Beispiel 1.4301 oder 1.4404 ist der Stahl eher nicht magnetisch. Dagegen ist ein ferritischer Edelstahl wie zum Beispiel der Werkstoff 1.4016 magnetisch.
2er-Set Messing Blindstopfen Ø 22mm – Rohrstopfen für Linuo Ritter Flachkollektor
Das 2er-Set Ersatz-Blindstopfen ist ideal zum Verschließen der nicht benötigeten Rohre an Ihrem Kollektor.
Aber auch für jede Anwendung, Bewässerungs- oder Entwässerungsanlagen, Klima- und Regenwassernutzungsanlagen, für den Bau von Heizungen, Sanitäranlagen oder Beregnungsanlagen. Der Messing Stopfen verschließt Ihre Leitung sicher und zuverlässig.
Technische Daten
Größe: Ø 22mm
2 Stück
Passend für unsere Linuo Ritter Flachkollektoren
Inhalt:
2 Stück
(2,45 €* / 1 Stück)
4,90 €*
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
