Kreuzverbandplatte für Aluprofil inkl. Montagematerial Verbinder Kreuzverbinder

5,30 €*

Inhalt: 1 Set

Sofort verfügbar, Lieferzeit: 1 - 3 Werktage
Aktueller Lagerbestand: 94 Stück - größere Mengen mit Lieferzeit bestellbar

Produktnummer: 9701-Set

Versandgewicht: 0.26 kg

Kreuzverbandplatte inkl. Montagematerial / Schrauben

Eine ideale Verbindung für Photovoltaik oder Solarthermie Unterkonstruktionen. Sehr gut justierbar und kosteneffizient.

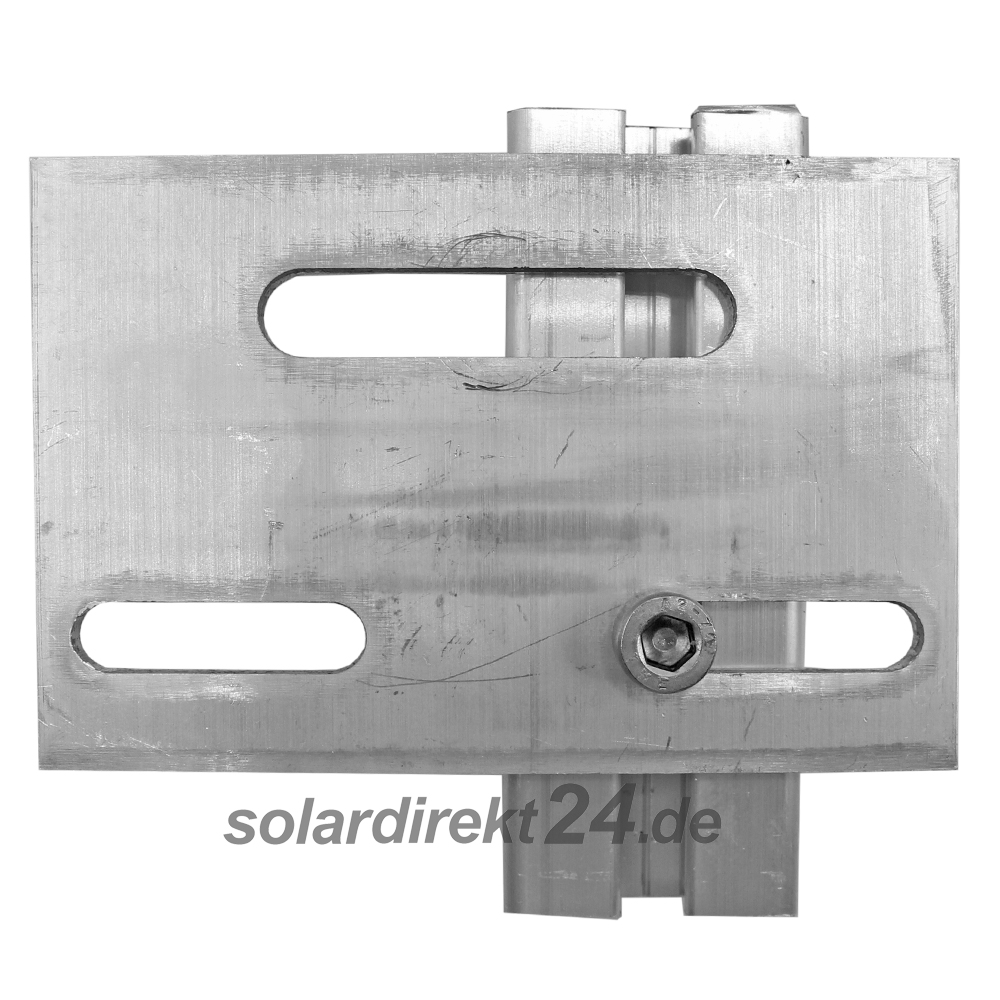

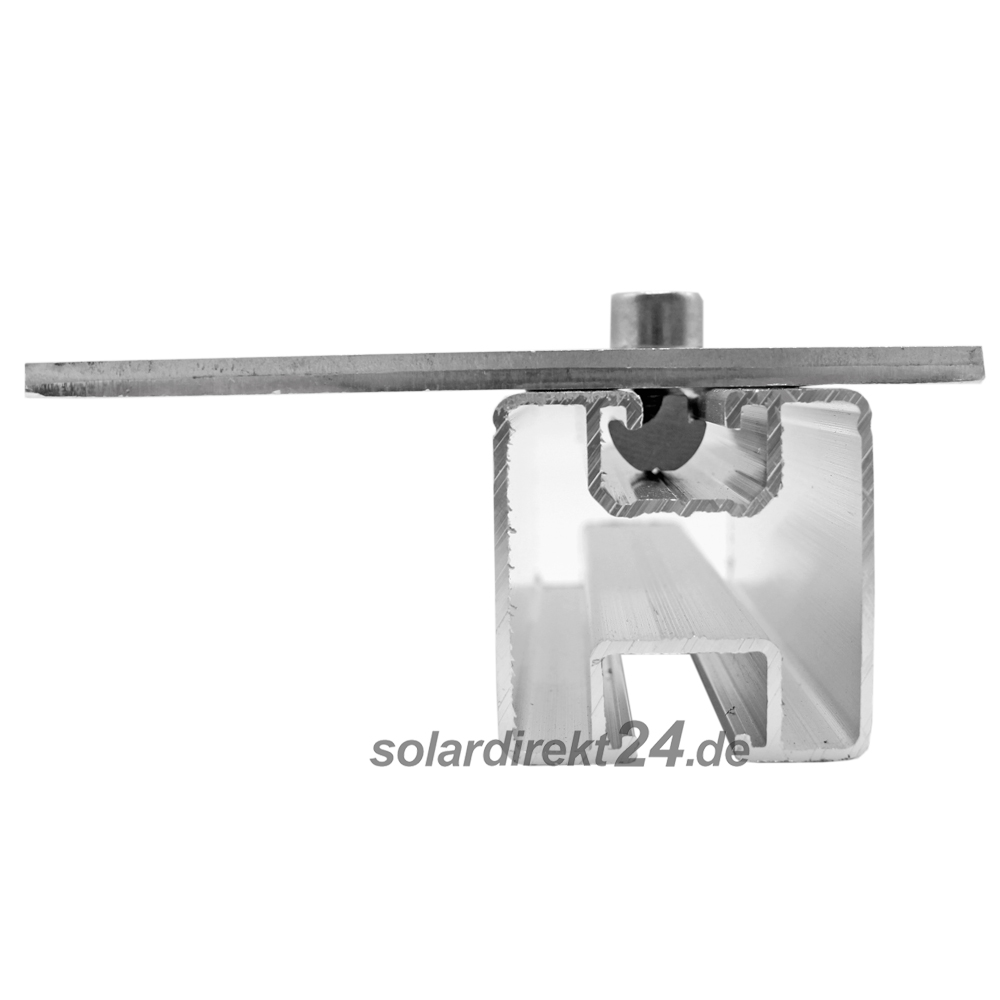

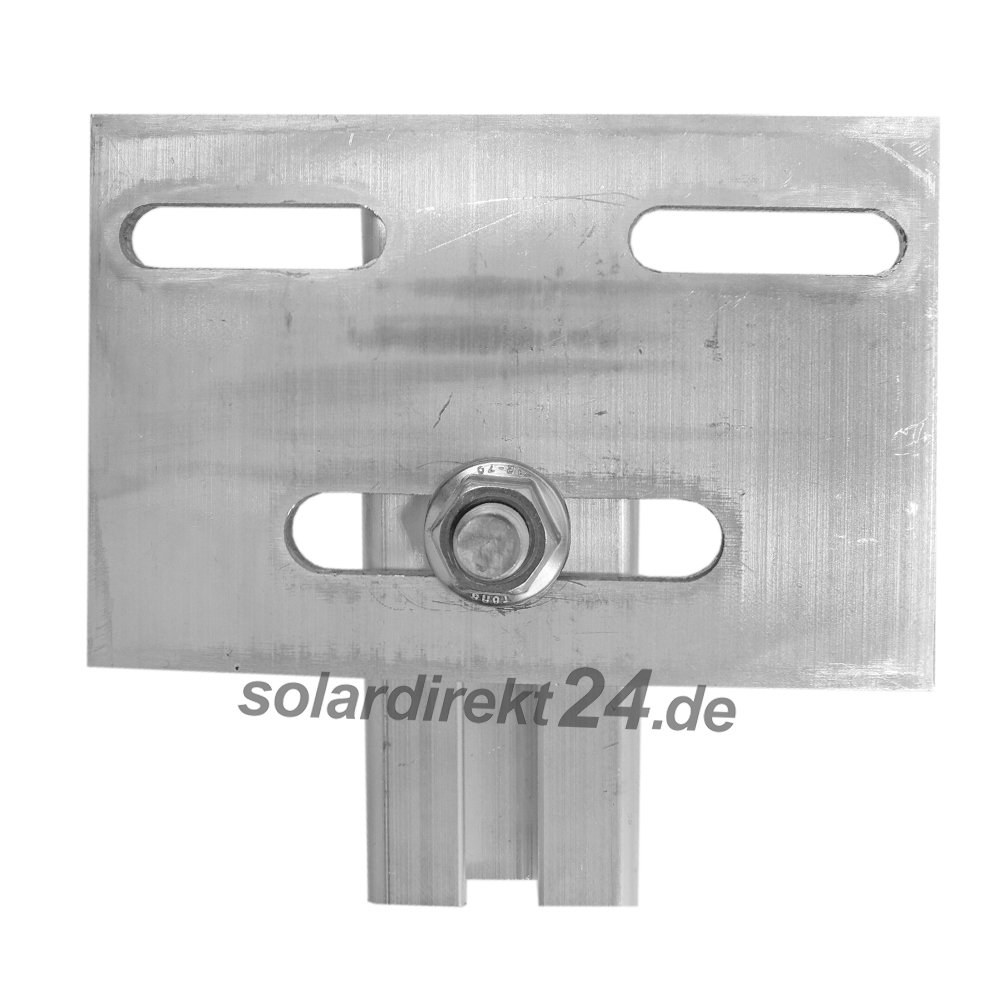

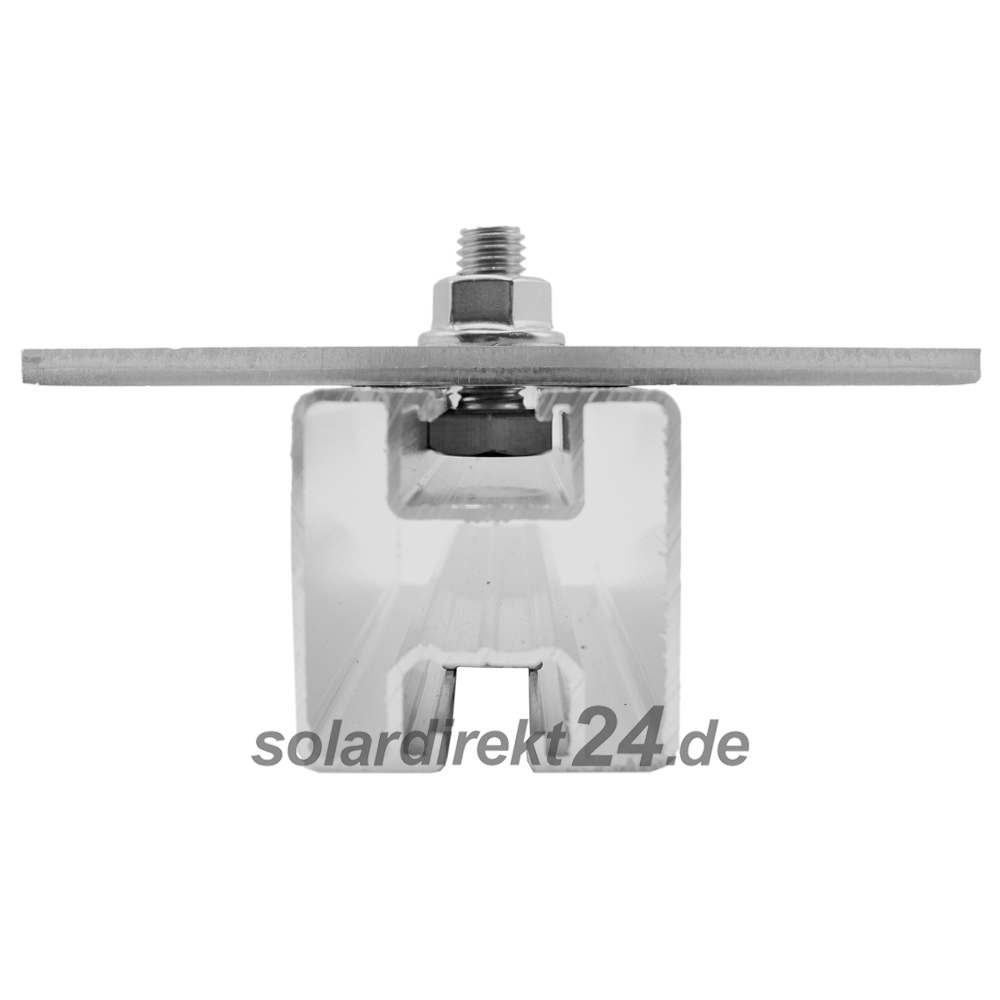

Die Platte dient als Verbinder von Aluprofilen für einen Kreuzverband. Das Unterprofil wird über zwei M8 Schrauben angebunden. Das Oberprofil über eine M10 Schraube. Über die Langlöcher kann die Position der Schienen komfortabel eingestellt werden.

Technische Daten Kreuzverbandplatte

Materialart: Aluminium AlMgSi0,5 (6063 T6)
Oberfläche: Blank
Festigkeitsklasse: F25
Maße L x T x H ca.: 120 x 5 x 80 mm

Inhalt:

1 x Kreuzverbandplatte - 3x Langloch
1 x Sechskantschraube - M10 x 25mm
1 x Flanschmutter mit Sperrverzahnung - M10
2 x Zylinderschraube M8 x 16mm
2 x Nutenstein - M8
