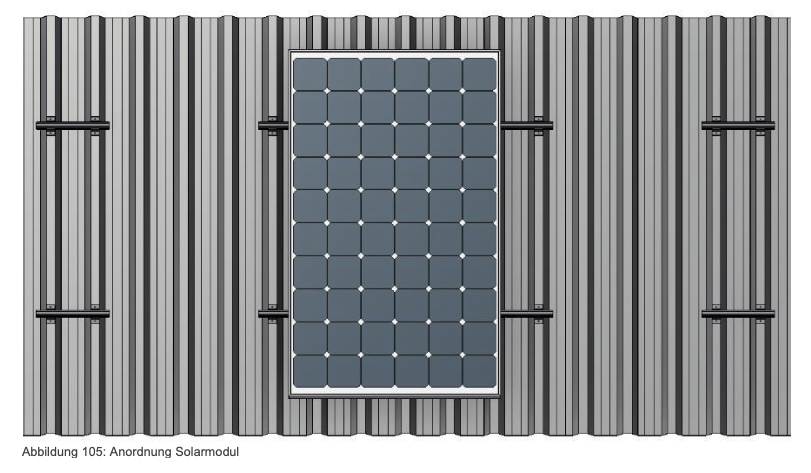

IBC TopFix 200 - Eco 340mm Trapezsystem - 0% MwSt

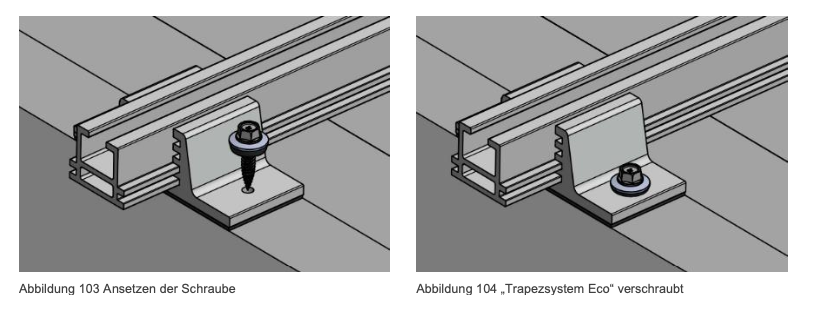

Dünnblechschraube 5,5 × 25 SW8 mit Dichtscheibe – TopFix 200Die Dünnblechschraube 5,5 × 25 SW8 mit Dichtscheibe eignet sich ideal zur Direktbefestigung der Trapezsysteme Eco 120, Eco 340 und Eco 420 mm auf Trapezblechprofilen. Dank des hochwertigen Edelstahl A2 Materials bietet sie eine hohe Korrosionsbeständigkeit und Langlebigkeit. Die mitgelieferte Dichtscheibe aus EPDM sorgt für eine sichere Abdichtung und erhöht die Stabilität der Verbindung.Technische DatenAntrieb: SW8Material: Edelstahl A2, EPDMMaße: 5,5 × 25 mmEinsatzbereich: Trapezsysteme Eco 120, Eco 340 und Eco 420 mmEigenschaften: Hohe Witterungsbeständigkeit und zuverlässige AbdichtungDiese Schraube gewährleistet eine einfache Montage und eine sichere Befestigung der Trapezsysteme auf Trapezblechprofilen.

AK Adapter 30-40 mm für Mittelklemme G5 – Umwandlung zur EndklemmeDer AK Adapter 30-40 mm wird in Kombination mit der Mittelklemme G5 zur Endklemme für PV-Module. Diese Lösung ermöglicht eine flexible und sichere Befestigung der Endmodule in PV-Montagesystemen.Der Adapter ist für Modulrahmenhöhen von 30, 32, 35, 38 und 40 mm geeignet und sorgt für eine stabile Fixierung. Hergestellt aus hochwertigem Aluminium, ist er langlebig, witterungsbeständig und einfach zu montieren.Technische Daten:Modell: AK Adapter 30-40 mmKompatibel mit: Mittelklemme G5 (30-40 mm)Material: AluminiumFunktion: Umwandlung der Mittelklemme in eine Endklemme für PV-ModuleGeeignet für Modulrahmenhöhen: 30, 32, 35, 38 und 40 mmEigenschaften: Hohe Stabilität, witterungsbeständig, einfache MontageDer AK Adapter 30-40 mm ist die ideale Ergänzung für eine zuverlässige Endmodul-Fixierung innerhalb der TopFix 200 und AeroFix Montagesysteme.

AK Adapter 30-40 mm für Mittelklemme G5 – Umwandlung zur EndklemmeDer AK Adapter 30-40 mm wird in Kombination mit der Mittelklemme G5 zur Endklemme für PV-Module. Diese Lösung ermöglicht eine flexible und sichere Befestigung der Endmodule in PV-Montagesystemen.Der Adapter ist für Modulrahmenhöhen von 30, 32, 35, 38 und 40 mm geeignet und sorgt für eine stabile Fixierung. Hergestellt aus hochwertigem Aluminium, ist er langlebig, witterungsbeständig und einfach zu montieren.Technische Daten:Modell: AK Adapter 30-40 mmKompatibel mit: Mittelklemme G5 (30-40 mm)Material: AluminiumFunktion: Umwandlung der Mittelklemme in eine Endklemme für PV-ModuleGeeignet für Modulrahmenhöhen: 30, 32, 35, 38 und 40 mmEigenschaften: Hohe Stabilität, witterungsbeständig, einfache MontageDer AK Adapter 30-40 mm ist die ideale Ergänzung für eine zuverlässige Endmodul-Fixierung innerhalb der TopFix 200 und AeroFix Montagesysteme.

IBC TopFix 200 - Eco 420mm - Montagesystem für PV-Anlagen auf TrapezblechDas IBC TopFix 200 wurde speziell für die Photovoltaik-Montage auf Trapezblech-Dächern entwickelt. Es zeichnet sich durch eine einfache Installation, hochwertige Materialien und eine lange Lebensdauer aus. Dank der vormontierten Komponenten lässt sich die Montage schnell und effizient durchführen, wodurch Arbeitsaufwand und Kosten reduziert werden.Montageanleitung – Schritt für SchrittSchritt 1: Befestigungspunkte markierenDie Positionen der Klemmen auf dem Trapezblech gemäß den statischen Anforderungen der PV-Anlage anzeichnen.Schritt 2: Reinigung der DacheindeckungDie Reinigung erfolgt nur an den Stellen, an denen die Trapezklemmen aufgeklebt werden.Die Oberfläche muss trocken und frei von Fett, Öl, Silikonfilmen und Schmutzpartikeln sein.Bei starker Verschmutzung empfiehlt es sich, die Fläche mit einem Reinigungsvlies leicht anzuschleifen und anschließend mit Isopropyl-Alkohol oder Aceton sowie fusselfreien Papierhandtüchern zu reinigen.Schritt 3: Aufkleben des „Trapezsystem Eco 420 mm“Das Trapezsystem Eco 420 mm wird an den zuvor gereinigten und markierten Stellen aufgeklebt.Schritt 4: Verteilung des „Trapezsystem Eco 420 mm“ nach VorgabeDie Positionierung erfolgt gemäß den Montagevorgaben, um eine optimale Lastverteilung und Stabilität zu gewährleisten.Schritt 5: Befestigung des „Trapezsystem Eco 420 mm“ mit DünnblechschraubenPro Trapezsystem Eco 420 mm werden vier Dünnblechschrauben benötigt.Beim Einschrauben ist darauf zu achten, dass die Schrauben sauber und korrekt gesetzt werden, um die statischen Anforderungen zu erfüllen.Die Schrauben werden so weit angezogen, bis die Dichtung leicht herausquillt.Wichtig: Die Dünnblechschrauben sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.Für die Befestigung geeignet sind Dünnblechschrauben (5,5 × 25 mm), die für Stahl- und Aluminiumbleche mit einer Blechstärke von 0,5 mm bis 1,5 mm zugelassen sind.Hinweis: Eine Verwendung von Nieten, wie bei anderen Trapezsystemen, ist hier nicht möglich.Schritt 6: Anordnung der SolarmoduleNachdem das Montagesystem ordnungsgemäß befestigt wurde, können die Solarmodule entsprechend der Herstellerangaben montiert werden.Technische DatenMaterial: Aluminium, EPDMMaterialstärke: 0,5 - 1,5 mmBefestigung: 4 Dünnblechschrauben (5,5 × 25 mm) pro Stück erforderlich (nicht im Lieferumfang enthalten)Erforderliche Hochsickenbreite: 15 - 40 mmErforderlicher Hochsickenabstand: 251 - 333 mmHinweis: Für die Dachdichtigkeit wird keine Gewährleistung übernommen

2er-Set C-Schienen für Trapezblech-Dachbefestigung - Inkl. Schrauben und Gewindeplatten Diese einfache Befestigungsart für Solarmodule besteht aus nur wenigen Teilen. Hierdurch ist eine einfache und schnelle Montage der Module möglich.Die zugeschnittene und vorgebohrte C-Schiene wird auf dem Dach befestigt, das auf der Unterseite angebrachte EPDM-Band dichtet zuverlässig ab.Auf den Schienen werden dann, ähnlich wie beim Alu-Profil, die Module angebracht. Vorteile: Schnelle Montage Montagefreundlich durch weniger Einzelteile Geeignet für Trapezdächer von 0,63 bis 1,5 mm Blechdicke Für die Montage von einem Modul benötigen Sie zwei Sets. Für jedes weitere Modul wird ein Set benötigt. Set bestehend aus: 2 x C-Schiene (Maße siehe Bild) 4 x Bohrschrauben (Dünnblechschrauben) 5,5 x 25 mm 2 x Gewindeplättchen zur Anbringung der Mittel-/Endklemmen

IBC TopFix 200 - Eco 120mm - Montagesystem für PV-Anlagen auf TrapezblechDas IBC TopFix 200 wurde speziell für die Photovoltaik-Montage auf Trapezblech-Dächern entwickelt. Es zeichnet sich durch eine einfache Installation, hochwertige Materialien und eine lange Lebensdauer aus. Dank der vormontierten Komponenten lässt sich die Montage schnell und effizient durchführen, wodurch Arbeitsaufwand und Kosten reduziert werden.Montageanleitung – Schritt für SchrittSchritt 1: Befestigungspunkte markierenDie Positionen der Klemmen auf dem Trapezblech gemäß den statischen Anforderungen der PV-Anlage anzeichnen.Schritt 2: Reinigung der DacheindeckungDie Reinigung erfolgt nur an den Stellen, an denen die Trapezklemmen aufgeklebt werden.Die Oberfläche muss trocken und frei von Fett, Öl, Silikonfilmen und Schmutzpartikeln sein.Bei starker Verschmutzung empfiehlt es sich, die Fläche mit einem Reinigungsvlies leicht anzuschleifen und anschließend mit Isopropyl-Alkohol oder Aceton sowie fusselfreien Papierhandtüchern zu reinigen.Schritt 3: Aufkleben des „Trapezsystem Eco 120 mm“Das Trapezsystem Eco 120 mm wird an den zuvor gereinigten und markierten Stellen aufgeklebt.Schritt 4: Verteilung des „Trapezsystem Eco 120 mm“ nach VorgabeDie Positionierung erfolgt gemäß den Montagevorgaben, um eine optimale Lastverteilung und Stabilität zu gewährleisten.Schritt 5: Befestigung des „Trapezsystem Eco 120 mm“ mit DünnblechschraubenPro Trapezsystem Eco 120 mm werden zwei Dünnblechschrauben benötigt.Beim Einschrauben ist darauf zu achten, dass die Schrauben sauber und korrekt gesetzt werden, um die statischen Anforderungen zu erfüllen.Die Schrauben werden so weit angezogen, bis die Dichtung leicht herausquillt.Wichtig: Die Dünnblechschrauben sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.Für die Befestigung geeignet sind Dünnblechschrauben (5,5 × 25 mm), die für Stahl- und Aluminiumbleche mit einer Blechstärke von 0,5 mm bis 1,5 mm zugelassen sind.Hinweis: Eine Verwendung von Nieten, wie bei anderen Trapezsystemen, ist hier nicht möglich.Schritt 6: Anordnung der SolarmoduleNachdem das Montagesystem ordnungsgemäß befestigt wurde, können die Solarmodule entsprechend der Herstellerangaben montiert werden.Technische DatenMaterial: Aluminium, EPDMMaterialstärke: 0,5 - 1,5 mmBefestigung: 2 Dünnblechschrauben (5,5 × 25 mm) pro Stück erforderlich (nicht im Lieferumfang enthalten)Erforderliche Hochsickenbreite: 15 - 40 mmHinweis: Für die Dachdichtigkeit wird keine Gewährleistung übernommen
