SD24 Solar Ausdehnungsgefäß 8 L - 24 L für Solaranlagen

Größe Ausdehnungsgefäß: 8 Liter

SD24 Solar Ausdehnungsgefäß 8 L - 24 L für Solaranlagen

Das Membran-Druckausdehnungsgefäß für Ihre professionelle Solaranlage.

Druckausdehnungsgefäße zählen zur Sicherheitseinrichtung und sind somit zwingend erforderlich. Das Solardirekt24 Solar Ausdehnungsgefäße wurden für den Druckausgleich in Ihrer Solaranlage entwickelt. Die Membran des Ausdehnungsgefäßes wurde speziell für Solaranlagen optimiert und kann Temperaturen bis zu 140 °C widerstehen.

Einbauempfehlung:

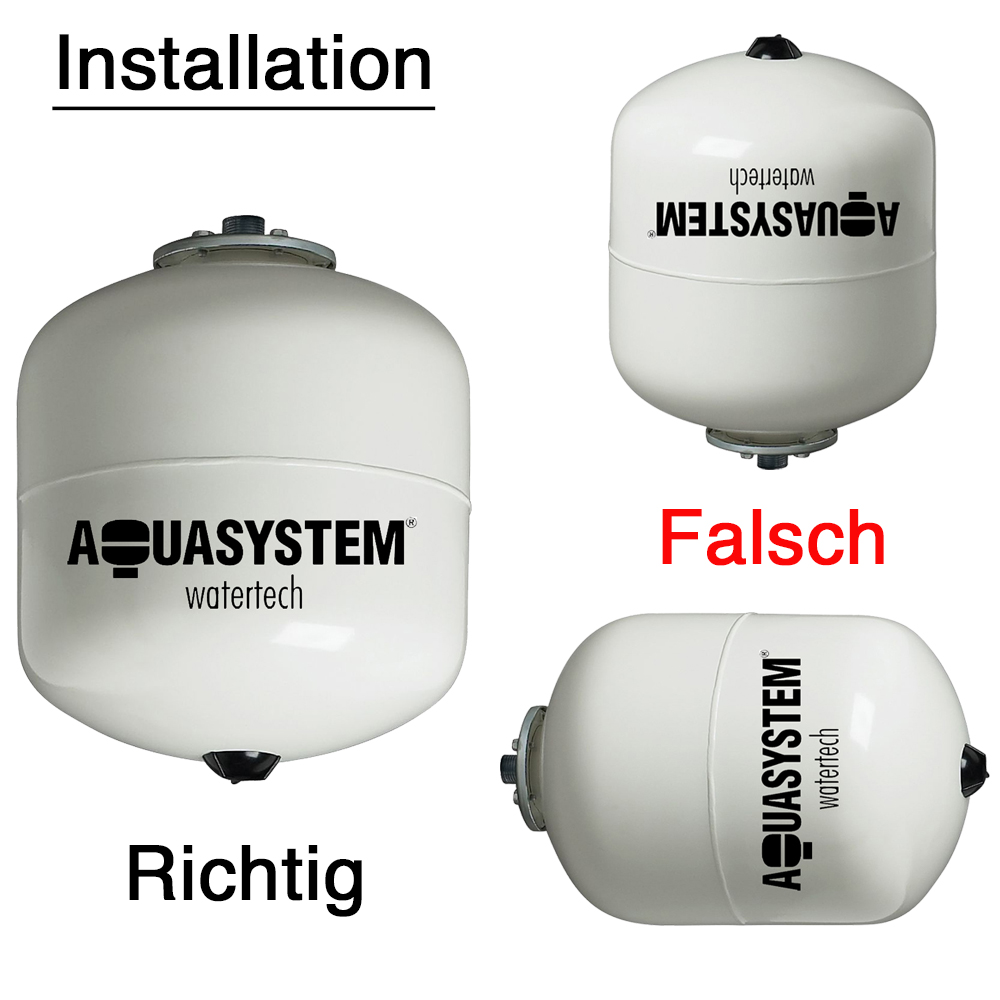

- Das Gefäß sollte mit dem Flansch nach oben installiert werden
- Der Vordruck muss dem Anlagendruck angepasst werden

Vorteile

• Für Solaranlagen geeignet
• Austauschbare EPDM Membran
• Einfache Montage ohne Spezialwerkzeug
• Wandmontage (ohne Wandhalterung*)
• Vordruck 2,5 bar eingestellt
• Temperaturbeständigkeit bis +140°C (dauerhaft)
• Made in Italy
• Der Hersteller blickt auf 40 Jahre Erfahrung im Bereich der hydraulischen Anlagen, Druckbehälter und Ausehnungsgefäße zurück
• Gebaut nach UNI EN 9001, DIN-Norm 4807 Teil 1-2-3,
• Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG für Druckgeräte

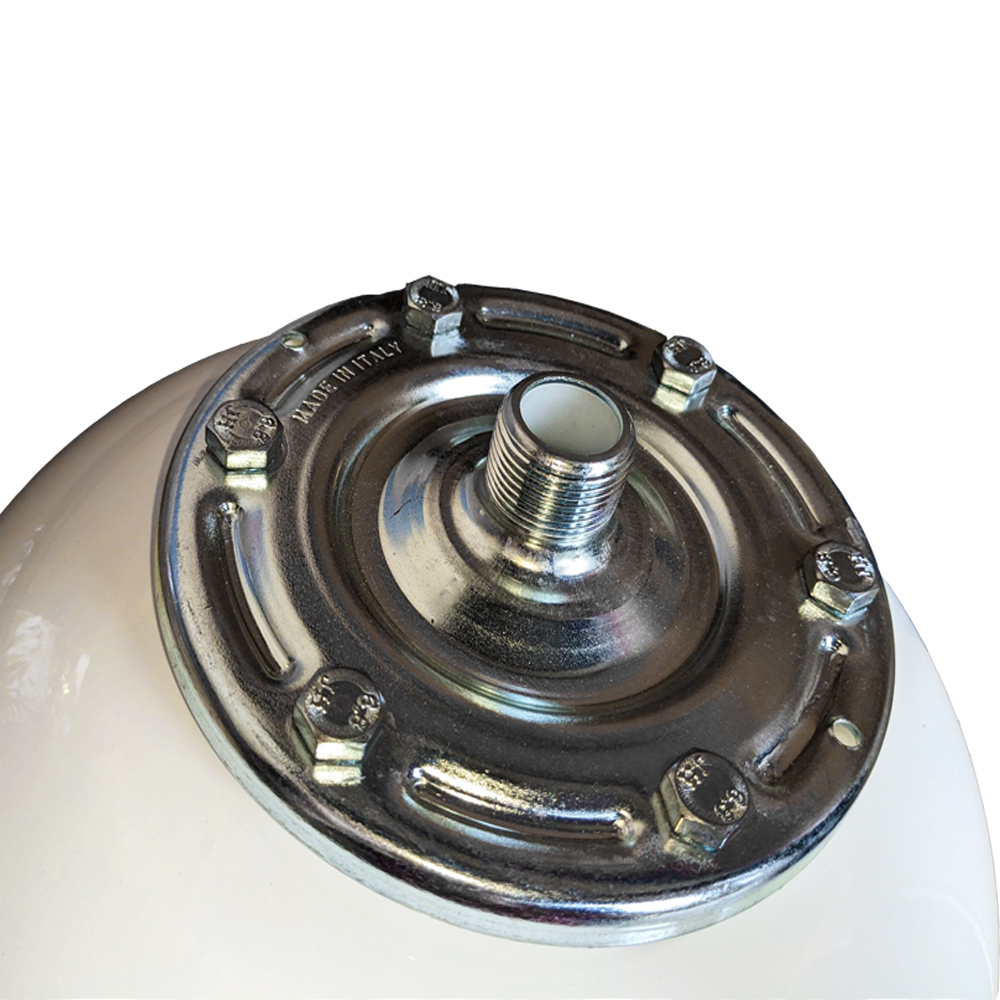

• Spezieller Flansch (kein Kontakt zwischen Wasser und Stahl)

* Wandhalterung für Ausdehnungsgefäße bei Bedarf gleich mitbestellen

Technische Daten

Material Ausdehnungsgefäß: Epoxidbeschichteter Stahl
Material Flansch:
Eisen verzinkt

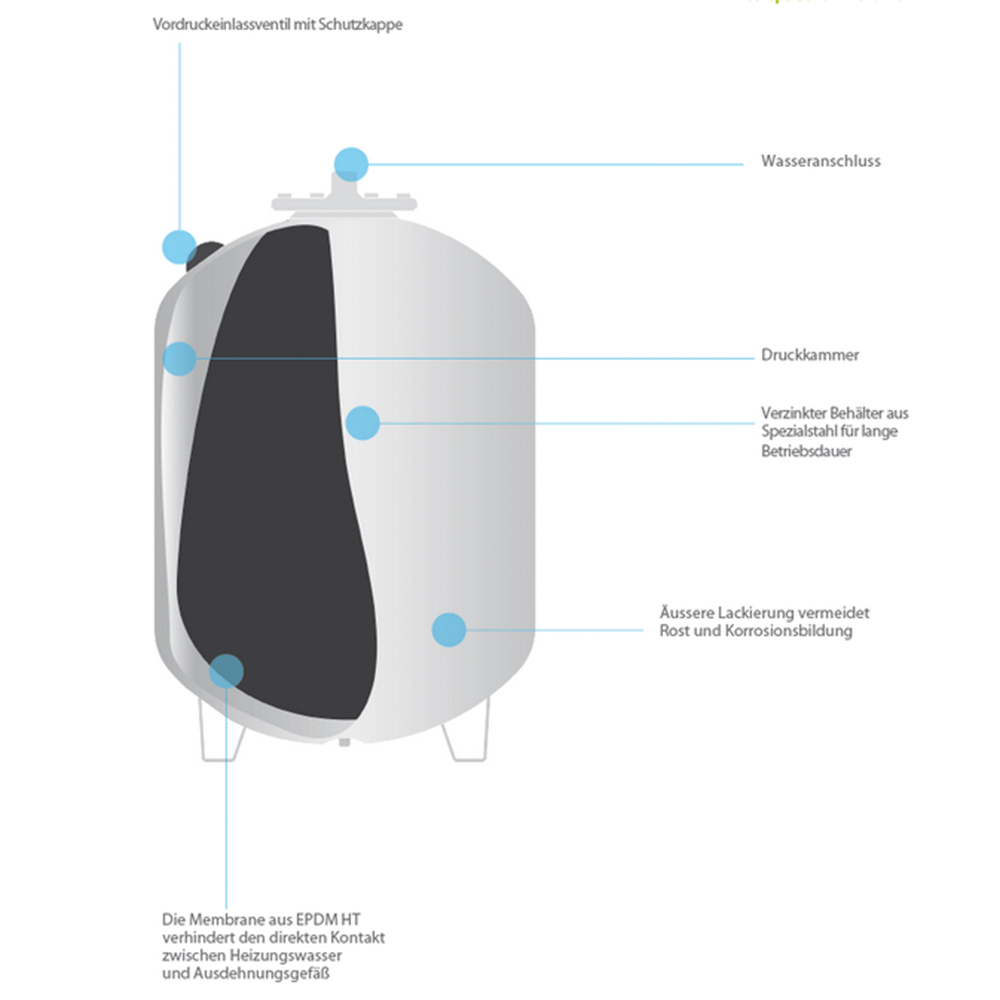

Membran: Austauschbare EPDM Membran (hochtemperaturbeständig)
Temperaturbereich: -10 bis 140 °C
Farbe: Weiß (RAL 9010)
Sonstiges: Bitte unbedingt ca alle 4-6 Monate den Luftdruck prüfen und Luft nachfüllen. Bei zu geringem Luftdruck kann die Membran platzen = kein Garantiefall



Druck max.

Anschluss

Membran

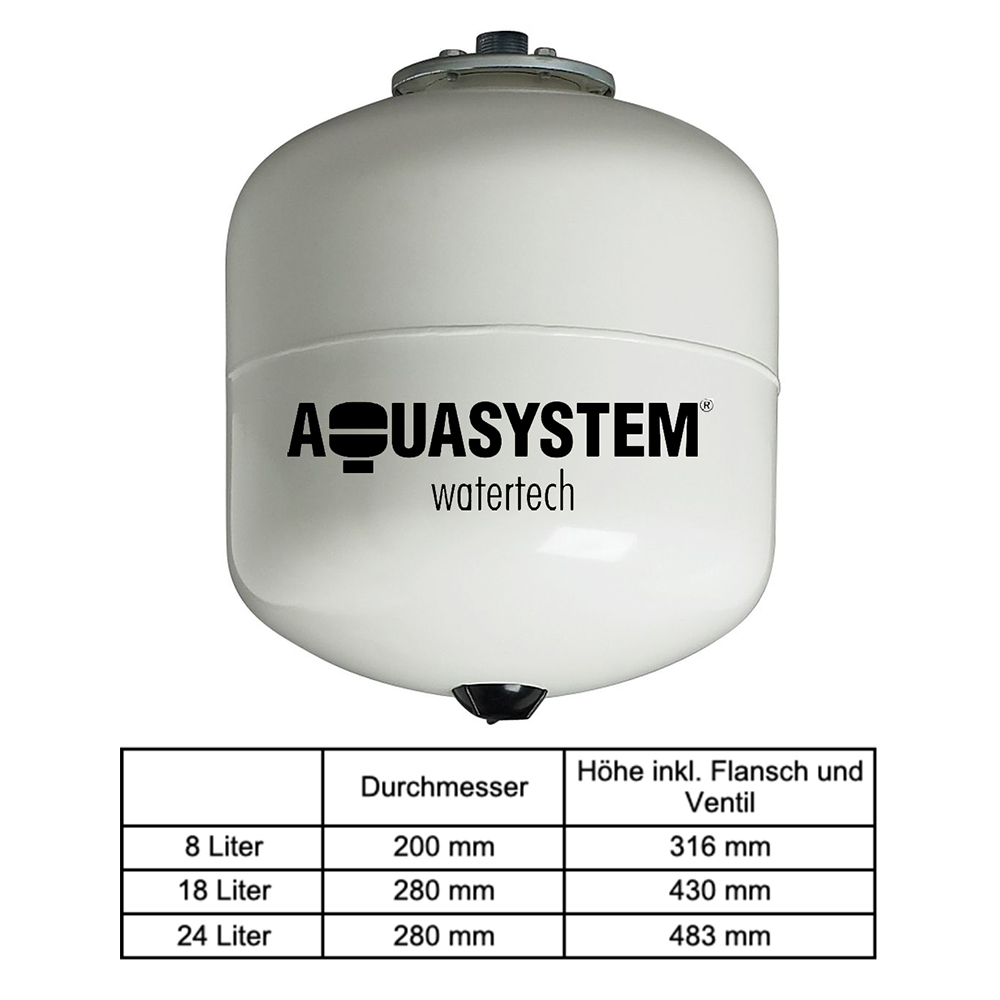

Maße in mm

Vordruck

Füße









D x H





SD24 Ausdehnungsgefäß 8 l

10 bar

3/4" AG

 austauschbar

200 x 316

2,5 bar Nein

SD24 Ausdehnungsgefäß 18 l

10 bar

3/4" AG

 austauschbar

280 x 430

2,5 bar

Nein

SD24 Ausdehnungsgefäß 24 l

10 bar

3/4" AG

 austauschbar

280 x 483

2,5 bar

Nein


Hier finden Sie eine Anleitung, wie man eine Membran austauscht: https://www.youtube.com/watch?v=58XAmQgE8tE
Aquasystem

Aquasystem ist eine der vier Marken von Zilio Industries, führender Hersteller in der Sanitär-und Heizungsbranche.

Hersteller Webseite
