Dachhaken Edelstahl 3-fach verstellbar für Dachsteine, Dachziegel und Dachpfannen

Anzahl	Stückpreis
Bis 9	4,80 €*
Bis 19	4,66 €*
Bis 29	4,52 €*
Bis 39	4,37 €*
Bis 99	4,23 €*
Ab 100	4,08 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1 - 3 Werktage

Produktnummer: 4600

Versandgewicht: 0.68 kg

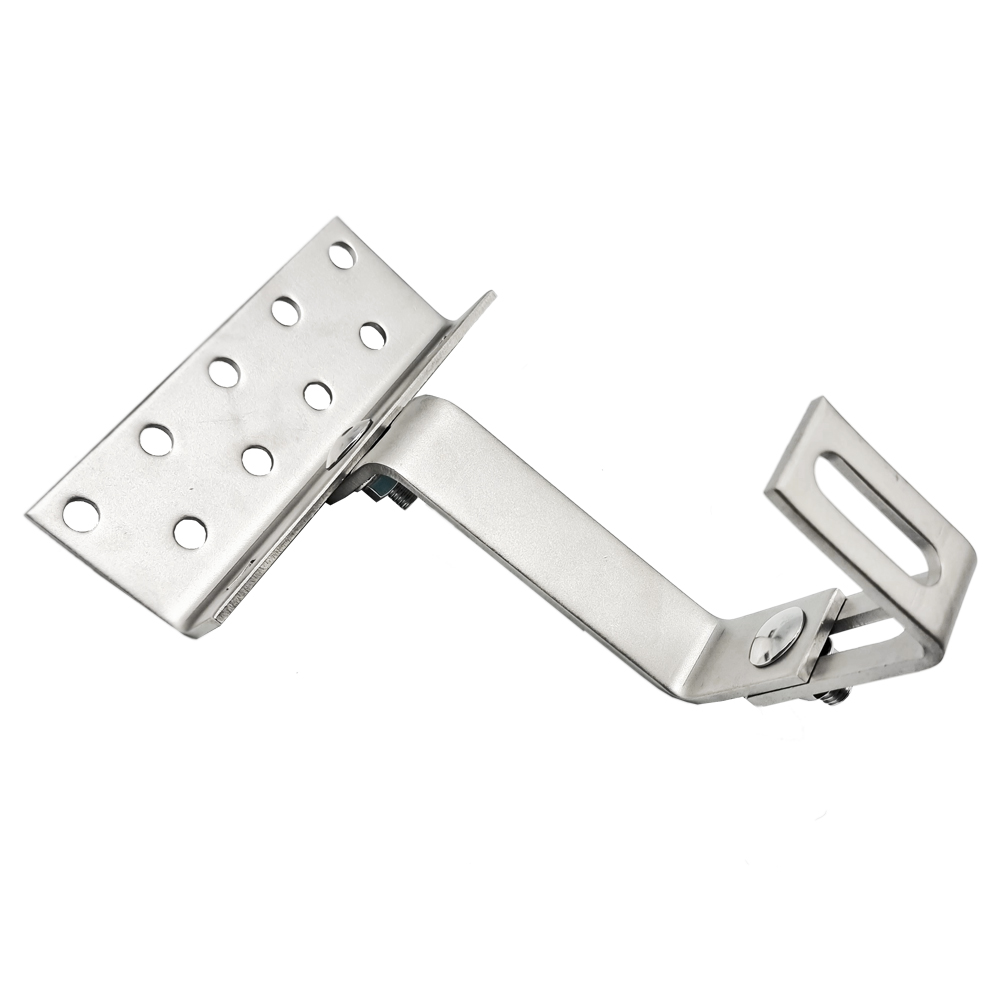

Dachhaken Edelstahl 3-fach verstellbar für Dachsteine, Dachziegel und Dachpfannen

Eine sichere und zuverlässige Montage von Solarthermieanlagen beginnt mit den richtigen Dachhaken. Der Edelstahl-Dachhaken ist speziell entwickelt, um die Basis für eine langlebige und robuste Installation zu schaffen und überzeugt durch seine hohe Materialqualität und vielseitige Anwendung.

Geeignet für Dächer mit Dachsteinen, Dachziegeln und Dachpfannen. Der Edelstahl-Dachhaken ist die ideale Lösung, wenn eine langlebige, sichere und flexible Befestigung für Ihre Solarthermieanlage gewünscht wird.

Hauptmerkmale und Vorteile:

Robustes Material: Aus hochwertigem Edelstahl 1.4016 gefertigt, ist dieser Dachhaken rost- und korrosionsbeständig und bietet eine besonders lange Lebensdauer, selbst unter extremen Witterungsbedingungen.
Einfache Montage: Der Dachhaken wird mit drei Holz- oder Tellerkopfschrauben direkt am Sparren befestigt und gewährleistet so eine stabile Verbindung zur Dachstruktur. Die Schraubenlänge sollte passend zur Sparrenstärke gewählt werden.
Standard-Schraubengrößen:
- M8 x 80 mm
- M8 x 100 mm
- M8 x 120 mm
- Hinweis: Bitte beachten Sie die Wahl der passenden Schraubenlänge entsprechend der Stärke des Sparrens, um eine maximale Stabilität sicherzustellen.
Hohe Tragkraft für Solarmodule: Ideal für die Befestigung von Aluschienen, Profilschienen und anderen Befestigungselementen zur Aufnahme von Vakuumröhrenkollektoren oder Flachkollektoren.
Universelle Kompatibilität: Der Dachhaken ist kompatibel mit verschiedenen Profilschienen und eignet sich somit für eine Vielzahl von Solarinstallationen und Anwendungstypen.

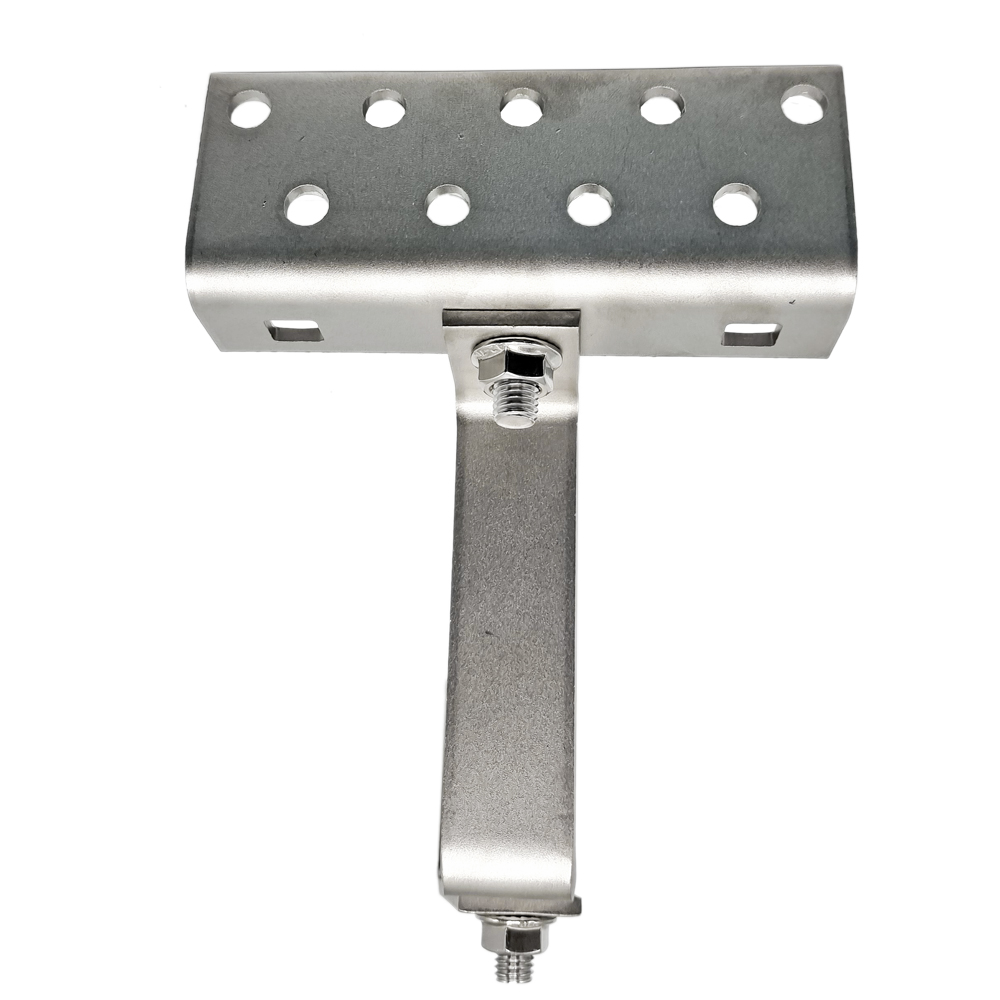

Extrabreite Auflagefläche: Die extrabreite Auflagefläche bietet eine besonders sichere Befestigung und sorgt für eine gleichmäßige Verteilung der Last.

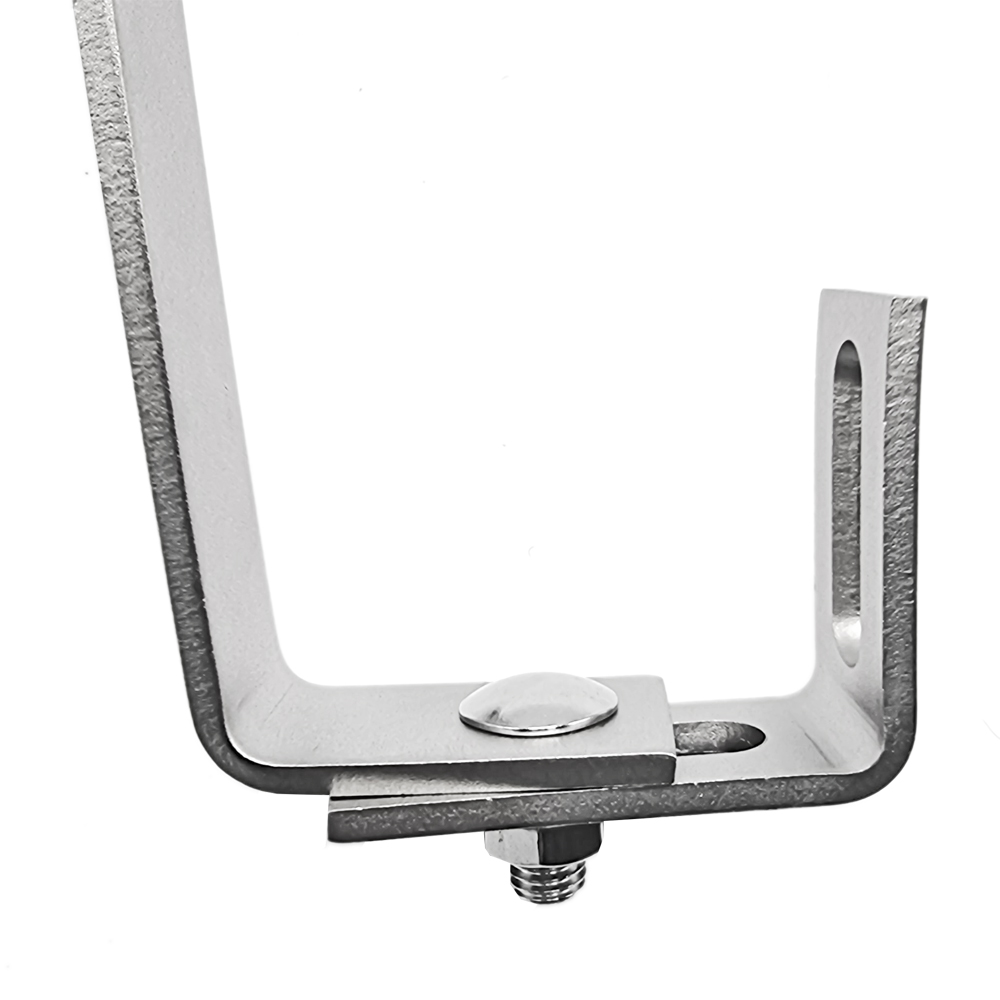

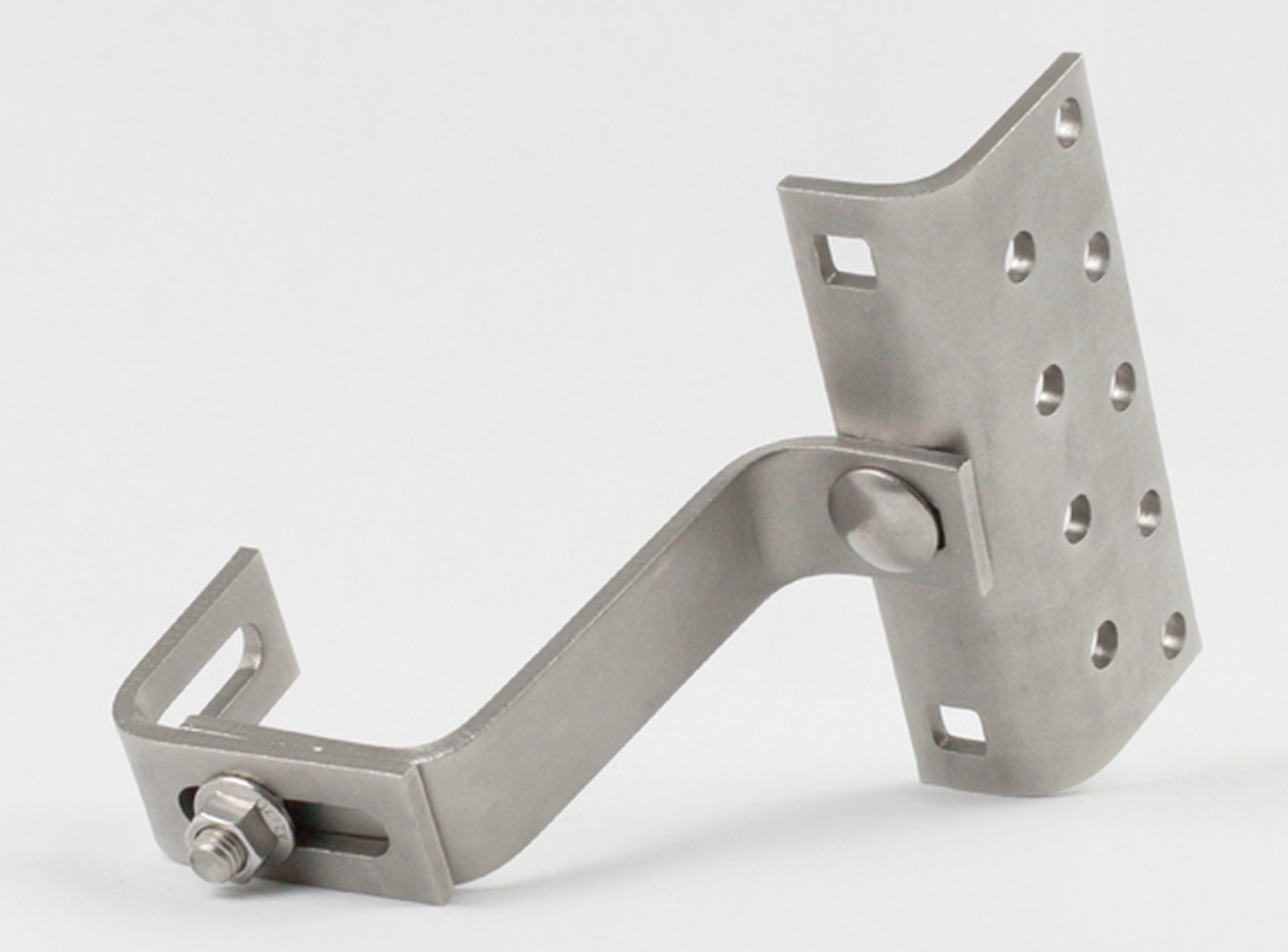

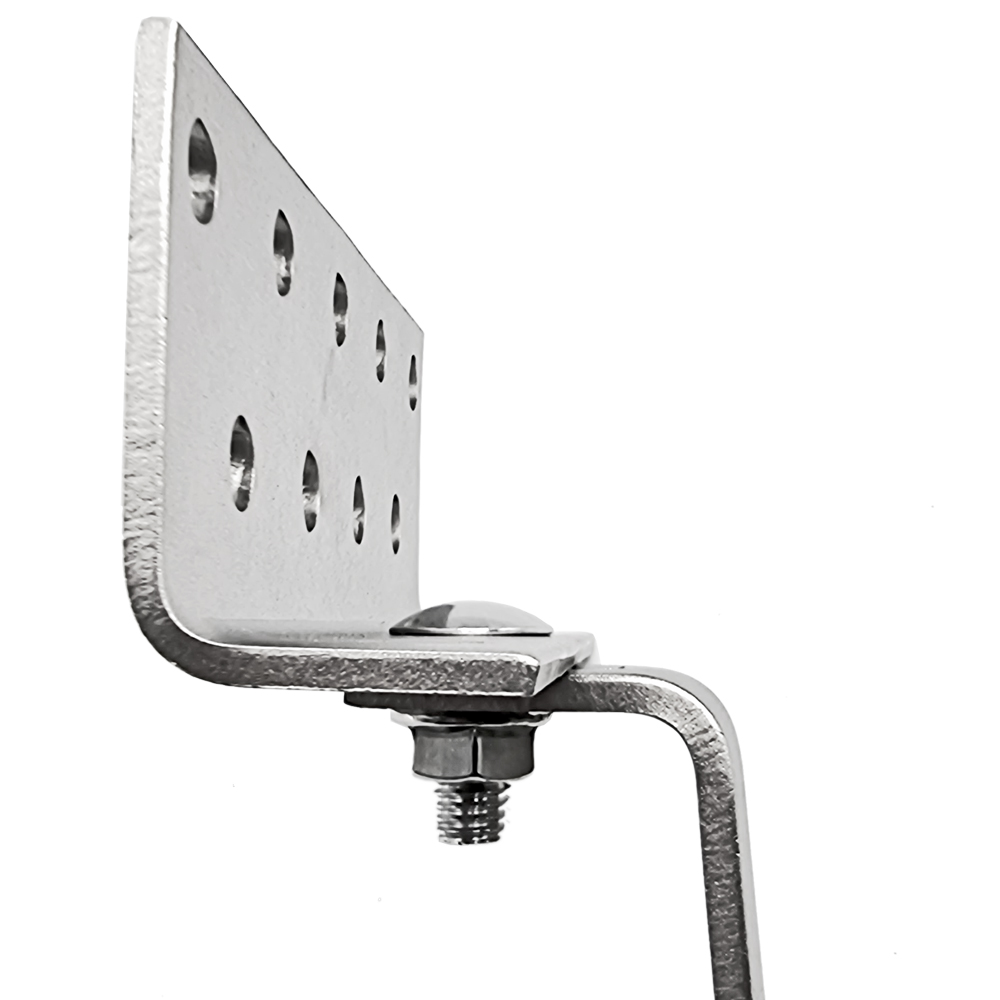

Vielseitige Verstellbarkeit: Der Dachhaken ist 3-fach verstellbar für eine flexible Verwendung in verschiedenen Installationen.

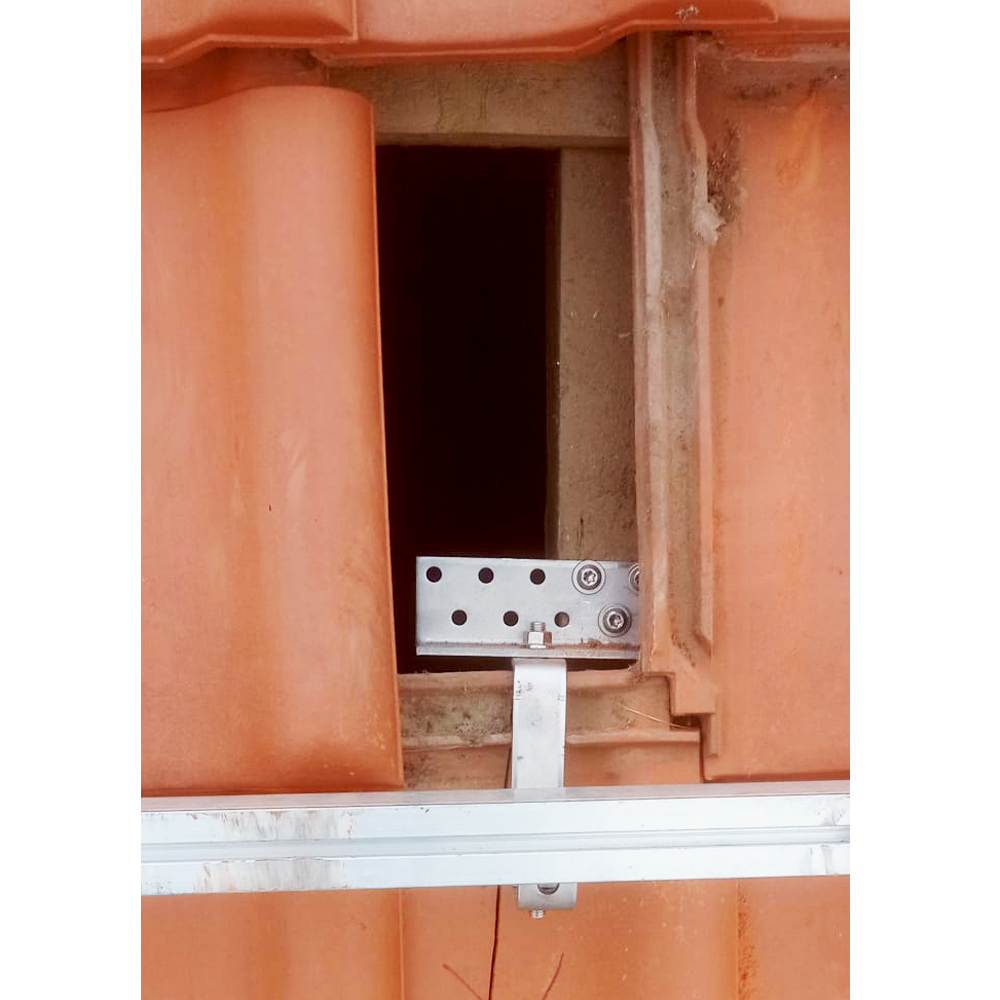

Installation Dachhaken

Die Installation eines Dachhakens ist ein wesentlicher Schritt für die sichere Befestigung von Solaranlagen auf Ihrem Dach. Mit den richtigen Werkzeugen und einer sorgfältigen Vorgehensweise können Sie den Haken stabil an den Sparren montieren.

Wichtige Schritte:

• Positionierung: Den Dachhaken direkt über dem Sparren ausrichten für maximale Stabilität.
• Ausklinken: Bei Bedarf den Dachziegel so ausklinken, dass der Dachhaken bündig auf dem Sparren sitzt.
• Vorbohren: Pilotlöcher bohren, um Rissbildung im Holz zu verhindern.
• Verschraubung: Den Dachhaken mit Tellerkopfschrauben sicher befestigen.
• Ausrichtungskontrolle: Die gerade Ausrichtung überprüfen, um eine stabile Basis zu gewährleisten.

Diese Schritte tragen dazu bei, eine langlebige und sichere Installation zu garantieren.

Mehrwertsteuerinformationen

Dieser Artikel enthält die Mehrwertsteuer. Sollten Sie den Dachhaken für eine Photovoltaikanlage verwenden, entfällt die MwSt. In diesem Fall bitten wir Sie, den bereits mwst-befreiten Artikel in der Kategorie Photovoltaik zu erwerben. Diese Regelung gilt für Deutschland, Österreich und die Niederlande.

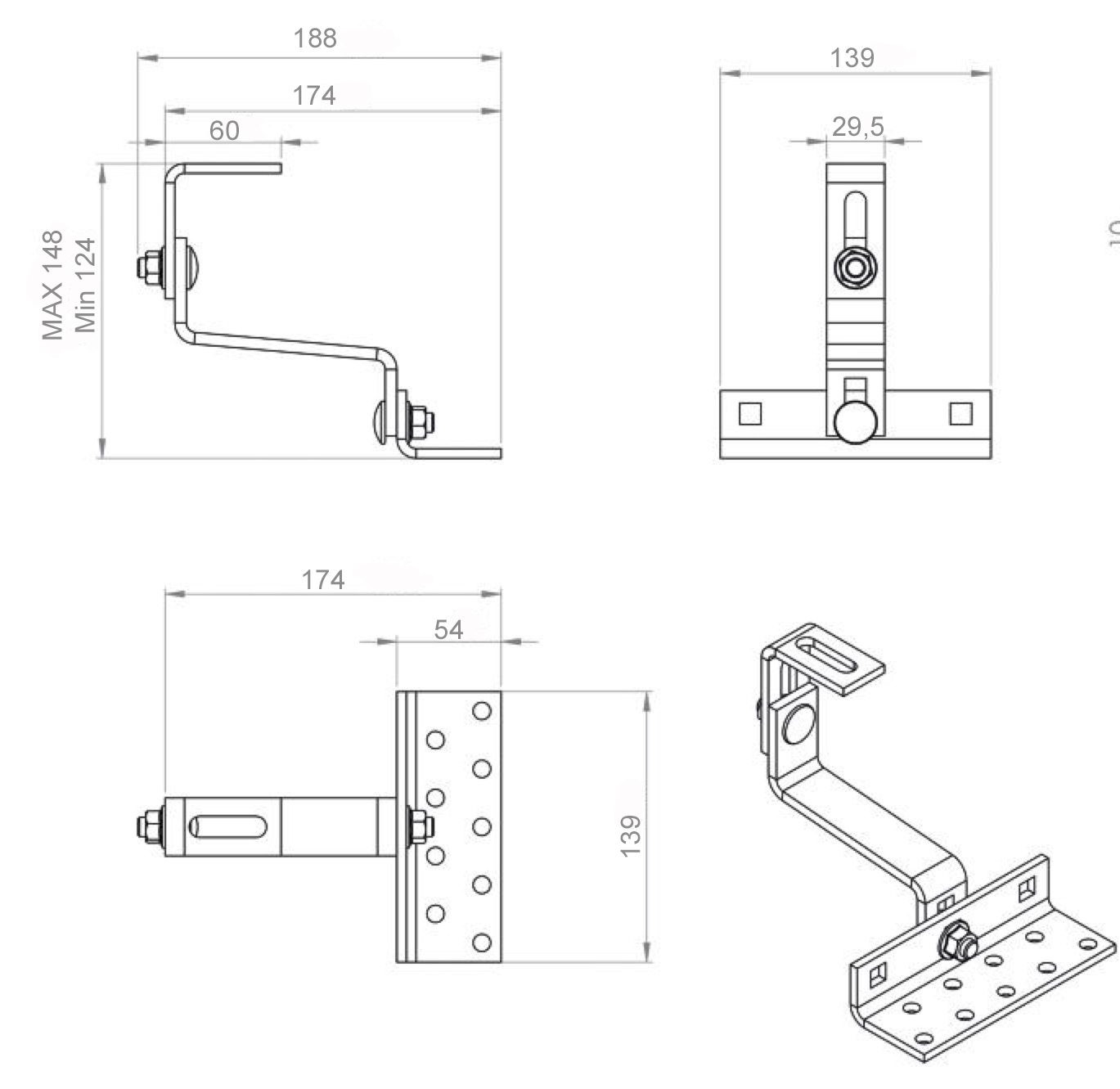

Technische Daten

Material	Rostfreier, ferritischer Edelstahl - WNr.: 1.4016 - magnetisch*
Länge Haken	174 mm
Maße Grundplatte	139 x 54 x 4 mm
Sonstige Materialstärke	5 mm
Befestigungsbohrungen	9 x 9mm versetzt
Langlochmessung	40 x 11 mm
Höhenverstellbar Gesamt	124-148 mm
Gesamt Maße	174 x 139 x 124-148 mm
Schneelast max.	140 kg
Windgeschwindigkeit	max. 60m/s
Gewicht Stück	0,6 kg
Ziegeltyp	Formziegel, Dachpfannen, - steine
Dachart	Schrägdach / Steildach ab ca. 20° Dachneigung

*Je nach Werkstoff / Gefüge kann Edelstahl magnetisch sein oder nicht. Austenitische Edelstahlsorten, wie 1.4301 oder 1.4404, sind in der Regel nicht magnetisch. Im Gegensatz dazu zeigt ferritischer Edelstahl, wie der Werkstoff 1.4016, magnetische Eigenschaften.
