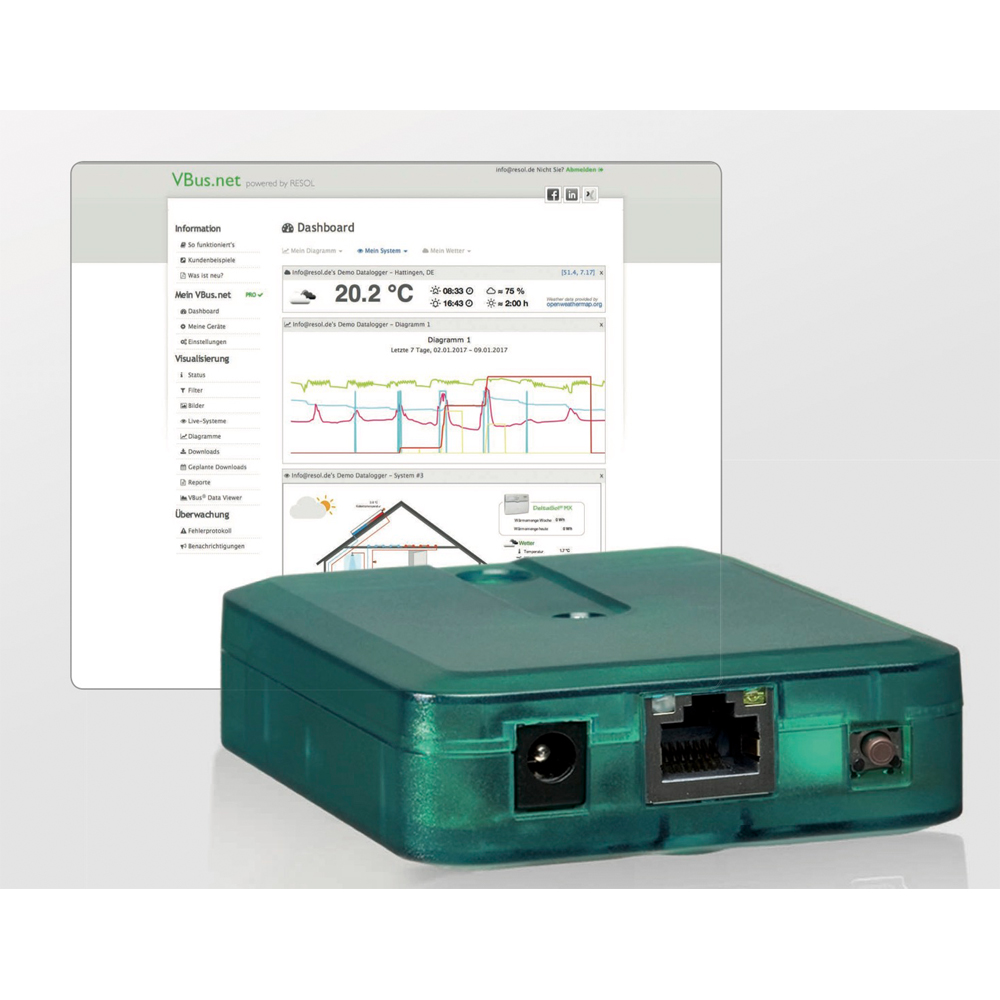

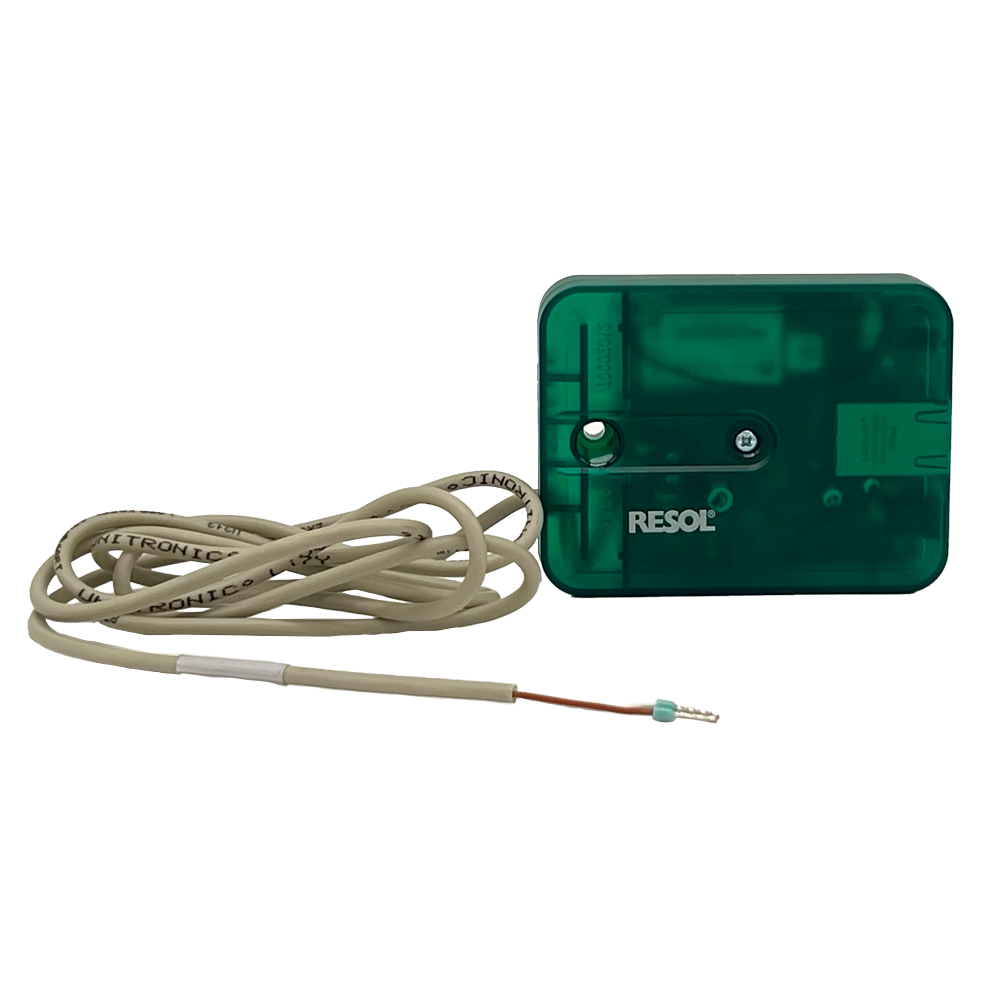

Resol Kommunikationsmodul KM2

Solarsteuerung RESOL DeltaSol BX inkl. 5 Fühler für Solarthermieanlagen mit bis zu 2 Kollektorfeldern für Standard- und Hocheffizienzpumpen (PWM-Ansteuerung) mit 5 Sensoreingängen, 4 Relaisausgängen und 2 PWM-Ausgängen Die DeltaSol BX ist eine differenztemperaturbasierte Solar- und Heizungssteuerung zur präzisen Regelung thermischer Anlagen. Sie unterstützt Grundfos Direct Sensors, ermöglicht die Datenaufzeichnung über SD-Karte und bietet ein beleuchtetes Display zur einfachen Überwachung der Betriebszustände. Die Steuerung eignet sich für Anwendungen mit erweiterten Funktionen wie Schichtladung, Frostschutz oder Kollektorkühlung. Bezeichnung Wert Artikeltyp Solarregler / Differenztemperaturregler Ausführung RESOL DeltaSol BX Anwendung Solarthermie- und Heizungsanlagen Display Beleuchteter Systemmonitor Material Kunststoff (PC-ABS, PMMA) Farbe Weiß / Dunkelgrau Lieferumfang Steuerung + 5× Pt1000-Fühler Hersteller RESOL Anwendung Die Solarsteuerung RESOL DeltaSol BX wird zur differenztemperaturgesteuerten Regelung in Solarthermie- und Heizsystemen eingesetzt. Typische Einsatzbereiche: Solarthermieanlagen mit Flach- oder Röhrenkollektoren Anlagen mit bis zu zwei Kollektorfeldern und zwei Speichern Warmwasser- und Heizungsunterstützung Systeme mit Hocheffizienzpumpen über PWM Installationen mit Grundfos Direct Sensors Anwendungen mit Schichtladung, Rückkühlung oder Frostschutz Lieferumfang 1× RESOL DeltaSol BX Solarsteuerung 5× Pt1000-Temperatursensoren 1× Montagematerial (modellabhängig) 1× Bedienungs- und Installationsanleitung Technische Daten Allgemeine technische Daten Merkmal Wert Versorgungsspannung 100–240 V, 50–60 Hz Standby-Leistungsaufnahme 1,0 W Abmessungen 198 × 170 × 43 mm Umgebungstemperatur 0–40 °C Schutzart IP20 (DIN EN 60529) Schutzklasse II Gehäusematerial PC-ABS, PMMA Einbauart Wandmontage / Schalttafel-Einbau Bus-System RESOL VBus Anzeige Systemmonitor, Segmentanzeigen, LED-Status Bedienung 7 Tasten an der Gerätefront Eingänge / Ausgänge Kategorie Details Sensoreingänge 5× Pt1000, 2× Grundfos Direct Sensors, 1× Impulseingang V40 Relaisausgänge 3× Halbleiterrelais, 1× elektromechanisches Relais PWM-Ausgänge 2× PWM Max. Kollektorfelder 2 Max. Speicher 2 Funktionen Funktion Vorhanden Temperaturdifferenzregelung ja PWM-Pumpensteuerung ja Wärmemengenzählung (Flowmeter / V40) ja Frostschutzfunktion ja Röhrenkollektorfunktion ja Kollektorkühlfunktion ja Rückkühlfunktion ja Kollektorminimalbegrenzung ja Kollektornotabschaltung ja Speicherschichtladung ja Vorrangladung ja Parallelladung ja Pendelladung ja Betriebsstundenzähler ja BAFA-Funktionskontrolle ja

Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen. Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern. Vorteile der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) • extragroßes Display• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren• 2 Eingänge für digitale Grundfos Direct Sensors• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• thermische Desinfektion• zeitgesteuerte Thermostatfunktion Funktionen der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler) Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler): Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol CS Plus (inkl. 4 x PT1000 Fühler - 2 x FKP6 - 2 x FRP6) - Komplettpaket Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Insbertiebnahmemenü führt in nur acht Schritten durch dei wichtigsten Einstellungen für die Erstkonfiguration. Vorteile • Speziell für die Ansteuerung von Hocheffizienzpumpen• Eingang für einen Grundfos Direct Sensor™ VFD• Wärmemengenzählung• Inbetriebnahmemenü• 10 Grundsysteme wählbar• Funktionskontrollebr />• Optionale thermische Desinfektionsfunktion• Drainback-Option• Umschaltung zwischen °C und °F Funktionen Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 2Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaiausgänge gesamt: 2 (davon 2 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 172 x 110 x 46 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainback-Option, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 2 Halbleiterrelais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Solarsteuerung RESOL DeltaSol MX - Komplettpaket Die Solarsteuerung DeltaSol MX verfügt über 14 Relaisausgänge und vier PWM Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen, die wahlweise auf die Ausgabe eines 0-10 V-Signals ungeschaltet werden können.Darüber hinaus ist der Regler mit einem Frequenzeingang, drei Impulseingängen sowie einer Reihe verschiedener Sensoreingänge ausgestattet. Über den Resol VBus können bis zu fünf Erweiterungsmodule mit je sechs Sensoreingängen und fünf Relaisausgängen angeschlossen werden. Das große Vollgrafik-Display erlaubt die direkte Anzeige von Bilanz- und Verlaufsdiagrammen.Vordefinierte Funktionen vereinfachen die Anlangenparametrisierung, funktionale Ergänzung wie z.B, die Drainback-Option erweitern die Anwendungsmöglichkeiten. Im Komplettpaket enthalten sind zusätzlich 6 Pt 1000 Temperatursensoren. Vorteile der Solarsteuerung RESOL DeltaSol MX - Komplettpaket • Vollgrafik Display• 14 Relaisausgänge• 12 Eingänge für Temperatursensoren Pt 1000, Pt 500 oder KTY• Eingänge für Grundfos Direct Sensors• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung, Sicherung und Firmware-Updates mit SD Karte• Drainback Option• Resol VBus• Energieeffizientes Schaltnetzteil• Inkl. 6 PT 1000 Temperatursensoren Funktionen der Solarsteuerung RESOL DeltaSol MX - Komplettpaket Max. Anzahl Kollektorenfeld: 2Max. Anzahl Speicher: 5Display: Vollgrafik (beleuchtet)Sensoreingänge (Temperatur): 12Relaiausgänge gesamt: 14 (davon 13 drehzahlgeregelte Halbleiterrelais)Eingang CS10 (Einstrahlung): jaImpulseingang (V40): 3 WMZ: 7 (davon 3 V 40) Witterungsgeführte Heizkreise: 2T Regelung: jaThermostatfunktion: jaBypass Solarkreis: jaExterner Wärmetauscher: jaDrehzahlregelung: jaThermische Desinfektion: jaFrostschutzfunktion: jaHeizkreisunterstützung: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaKühlfunktion: jaMischregelung Heizkreis: jaRöhrenkollektorfunktion: jaKühl- und Bereitschaftsfunktion: jaSchaltuhr / Uhrzeit: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol MX Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Umgebungstemperatur: 0 - 40° CAbmessung: 253 x 200 x 47mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafik DisplayBedienung: 7 Drucktasten in GehäusefrontFunktionen: Solar- Systemregler für den Einsatz in Solar- und Heizsystemen. 7 integrierte Wärmemengenzähler; Steuerung witterungsgeführter Heizkreise. Einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz und Diagnosefunktionen, Funktionskontrolle gemäß BAFA-RichtlinienEingänge: 12 Sensoreingänge für Pt1000, Pt500 oder KYT Temperatursensoren (davon 7 für RTA11-M Fernversteller nutzbar), 3 Impulseingänge V40, 1 Eingang für einen CS10 Einstrahlungssensor, 4 Grundfos Direct Sensors (2 x analog, 2 x digital)Ausgänge: 14 Relaisausgänge, davon 13 Halbleiterrelais zur Drehzahlregelung, 1 potenzail freies Relais und 4 PWM - Ausgänge (auf 0-10 Volt umschaltbar)Bus: Resol VBusVersorgung: 100 - 240 VLeistungsaufnahme: < 1,0 W (Standby)

Solarstation Resol FlowSol B HE - DeltaSol BX Plus Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage.Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren. Vorteile • Hocheffizienzpumpe integriert• Befüll- und Entleeranschlüsse• Sicherheitsgruppe mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer• Wandhalter mit Befestigungsmaterial Technische Daten Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2 Sicherheitsventil: 6 bar Manometer: 0 ... 10 bar Volumenstromanzeige: 1 ... 13 l/min Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 3/4" IG Anschlüsse Solarleitungen: 3/4" IG Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C Zulässiger Maximaldruck: 6 bar Medium: Wasser mit max. 50 % Glykol Maße: ca. 481 x 320 x 190 mm (mit Isolierung) Achsabstand: 100 mm Abstand Achse – Wand: 67 mm Material: Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum Funktionen der Solarsteuerung RESOL DeltaSol BX Plus Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Resol Schnittstellenadapter VBus® / USBDer VBus®/USB-Adapter ist die Schnittstelle zur Verbindung eines Reglers mit einem PC. Mit einem Standard-Mini-USB-Port ausgestattet, ermöglicht er eine schnelle und unkomplizierte Übertragung, Darstellung und Archivierung von Anlagendaten sowie die Fernparametrisierung des Reglers über den VBus®.Eine Vollversion der RESOL ServiceCenter-Software ist im Lieferumfang enthalten, wodurch eine umfassende Analyse und Konfiguration der Anlage möglich ist. Dank der mitgelieferten Kabel ist der Adapter sofort einsatzbereit.HauptmerkmaleEinfache PC-Anbindung zur Verbindung eines Reglers mit einem PC über USBDatenlogging und Analyse mit der RESOL ServiceCenter-SoftwareFernparametrisierung zur Anpassung der Reglereinstellungen direkt vom PC ausPlug & Play ohne externe StromversorgungKompatibel mit USB 1.0 und 2.0LieferumfangVBus®/USB-Adapter, Verbindungskabel und eine Vollversion der RESOL ServiceCenter-Software auf CD-ROM.Der VBus®/USB-Adapter ermöglicht eine effiziente Datenübertragung, präzise Anlagenauswertung und die bequeme Fernparametrisierung des Reglers. Ideal für eine optimierte Systemüberwachung.Technische DatenVersorgung: Über RESOL VBus®Datenschnittstellen: VBus®-Anschluss für den Regler, Mini-USB-B für den PCGehäuse: Robuster KunststoffSchutzart: IP 20 (gemäß EN 60529)Abmessungen: 95 x 70 x 25 mm
