Solarstation Resol FlowSol B HE - DeltaSol BX Plus

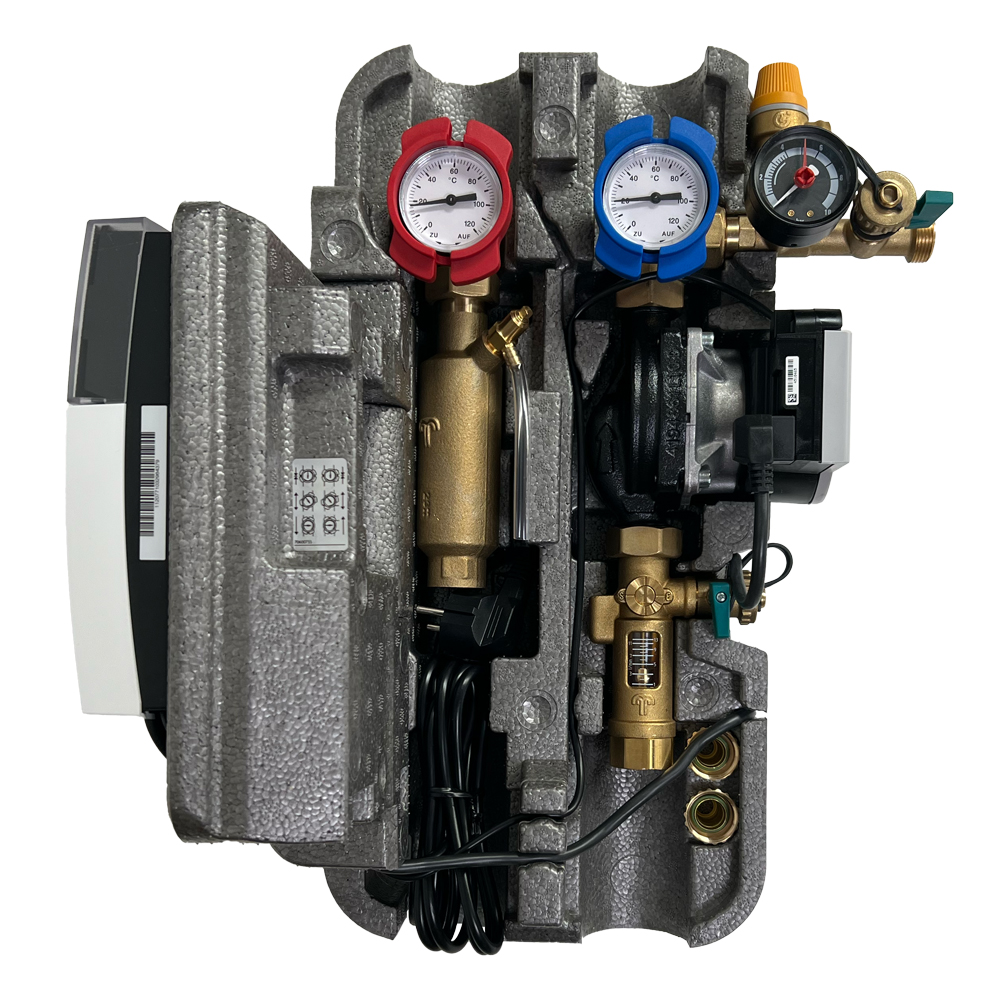

Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage.
Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren.
Vorteile
• Hocheffizienzpumpe integriert
• Befüll- und Entleeranschlüsse
• Sicherheitsgruppe mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer
• Wandhalter mit Befestigungsmaterial
Technische Daten

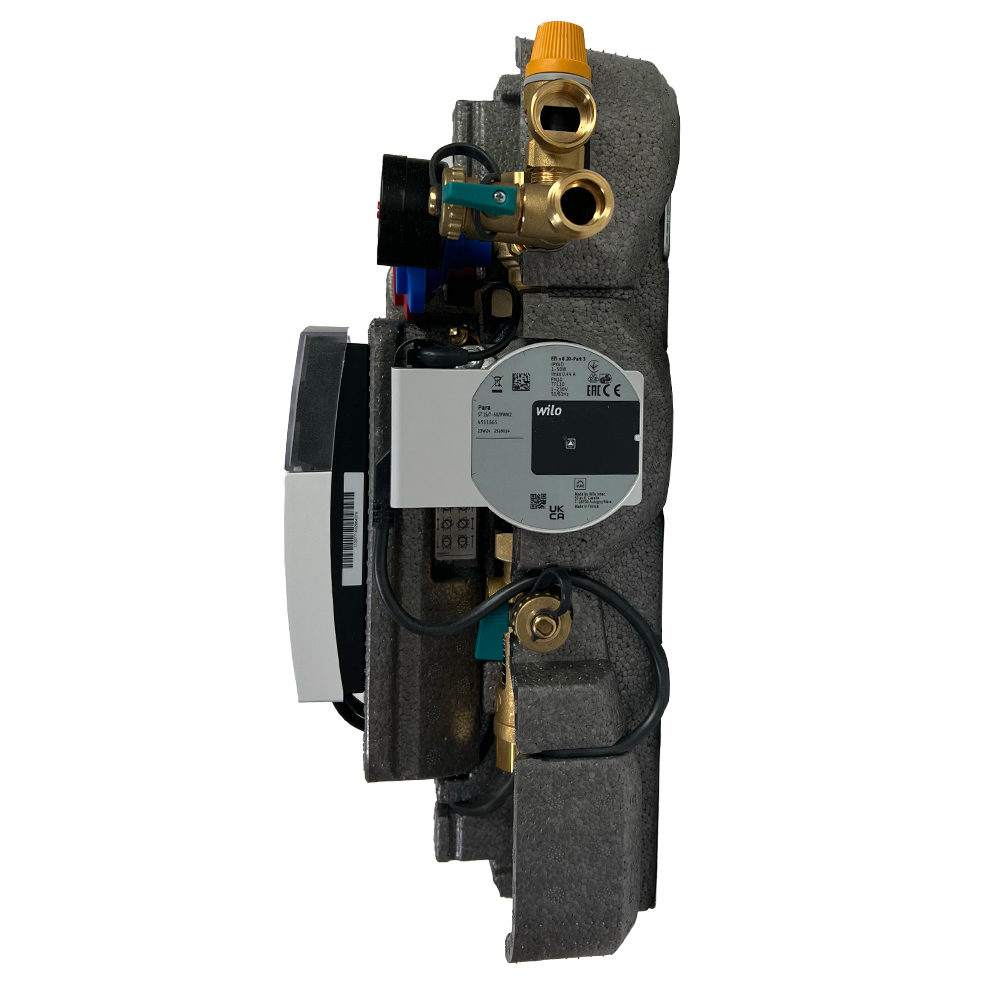

Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2
Sicherheitsventil: 6 bar
Manometer: 0 ... 10 bar
Volumenstromanzeige: 1 ... 13 l/min
Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar
Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend
Abgang Sicherheitsventil: 3/4" IG
Anschlüsse Solarleitungen: 3/4" IG
Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C
Zulässiger Maximaldruck: 6 bar
Medium: Wasser mit max. 50 % Glykol
Maße: ca. 481 x 320 x 190 mm (mit Isolierung)
Achsabstand: 100 mm
Abstand Achse – Wand: 67 mm
Material: Armaturen: Messing
Dichtungen: AFM 34
Isolierung: EPP-Schaum

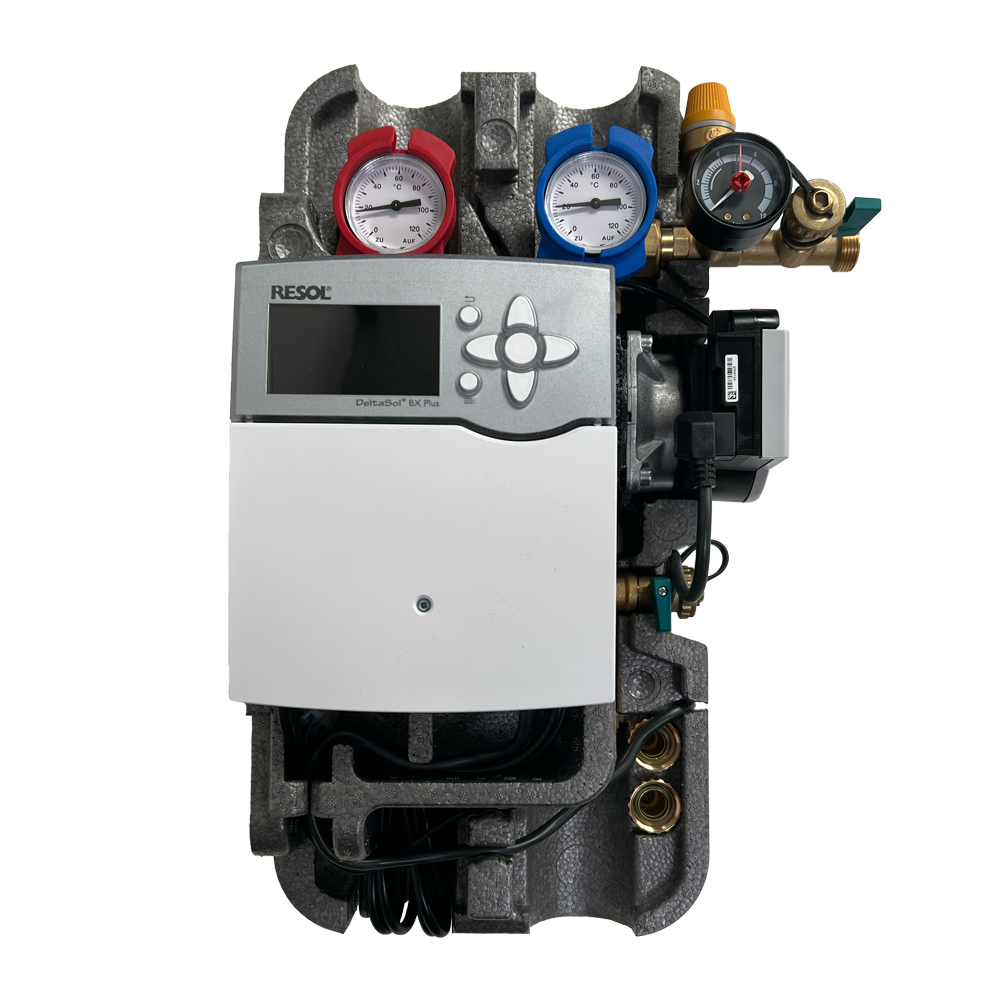

Funktionen der Solarsteuerung RESOL DeltaSol BX Plus
Max. Anzahl Kollektorfeld: 2
Max. Anzahl Speicher: 4
Display: Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur): 5
Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)
Impulseingang (V40): 1
WMZ mit Flowmeter: ja
WMZ mit V40: ja
T Regelung: ja
Thermostatfunktion: ja
Drehzahlregelung: ja
Frostschutzfunktion: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Röhrenkollektorfunktion: ja
Rückkühlfunktion: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja
Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus
Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Schutzklasse: I
Umgebungstemperatur: 0 - 40° C
Abmessung: 198 x 170 x 43 mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.

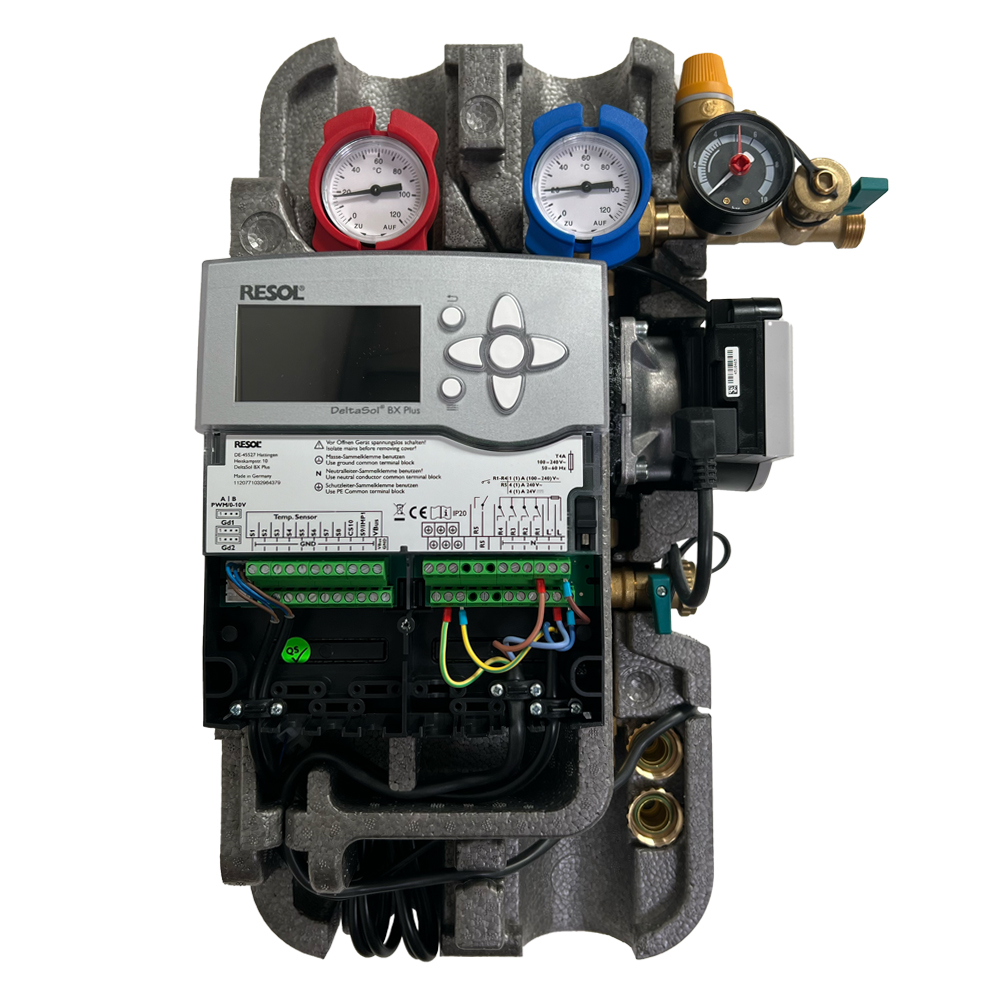

Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-Einstrahlungssensor
Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-Ausgänge
Bus: Resol VBus
Versorgung: 100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme: 1,0 W
Schaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
Die RESOL-Produktpalette umfasst ein Sortiment von hochwertigen Reglern für Solarthermie und Heizung sowie eine breite Palette an Zubehör für eine effiziente Energienutzung. Alle RESOL Produkte sind zukunftsorientiert, durchdacht und individuell im Design.
