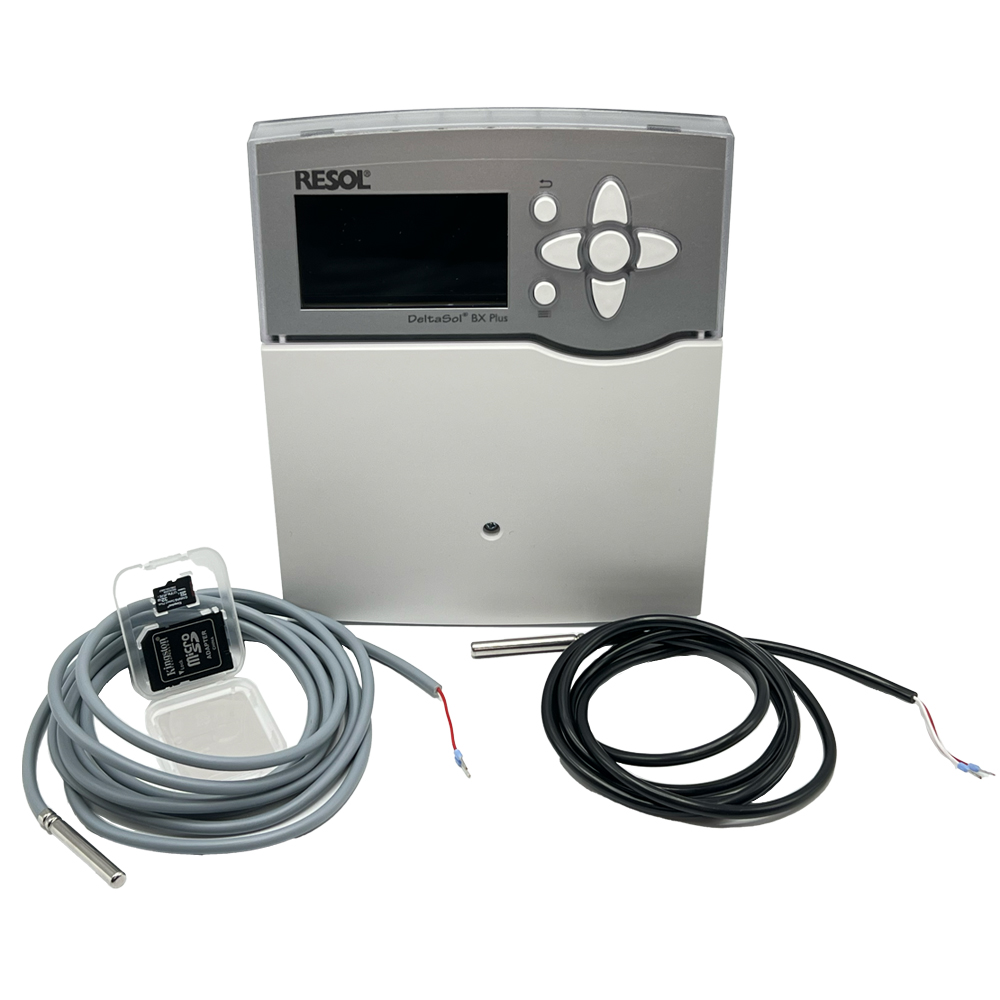

Solarsteuerung Resol DeltaSol BX Plus (inkl. 5 PT1000 Fühlern - 2 x FKP6 - 3 x FRP6) - Komplettpaket

Solarsteuerung Resol DeltaSol BX Plus (inkl. 5 PT1000 Fühlern - 2 x FKP6 - 3 x FRP6) - Komplettpaket
315,00 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 11500140
Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket Der neue Zuwachs unserer DeltaSol ®... mehr
Produktinformationen "Solarsteuerung Resol DeltaSol BX Plus (inkl. 5 PT1000 Fühlern - 2 x FKP6 - 3 x FRP6) - Komplettpaket"

Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket

Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen (über umschaltbare Impulseingänge) ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen.
Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern.

Vorteile der Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket

• extragroßes Display
• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren
• 2 Eingänge für digitale Grundfos Direct Sensors
• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen
• Datenaufzeichnung auf SD-Karte
• Drainback-Option
• Resol VBus
• thermische Desinfektion
• zeitgesteuerte Thermostatfunktion

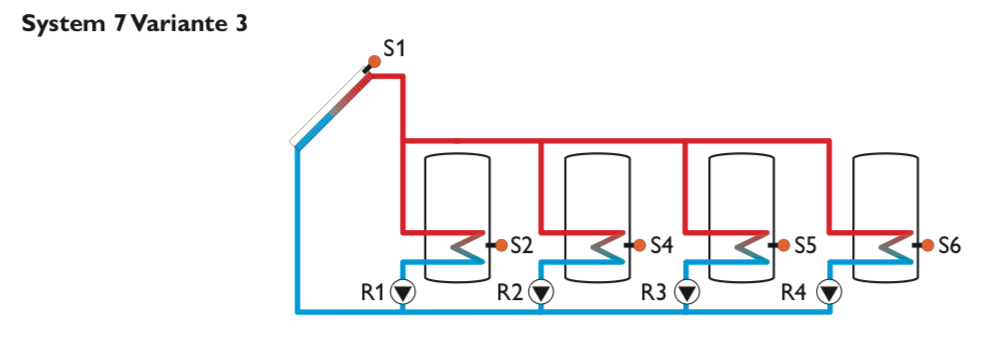

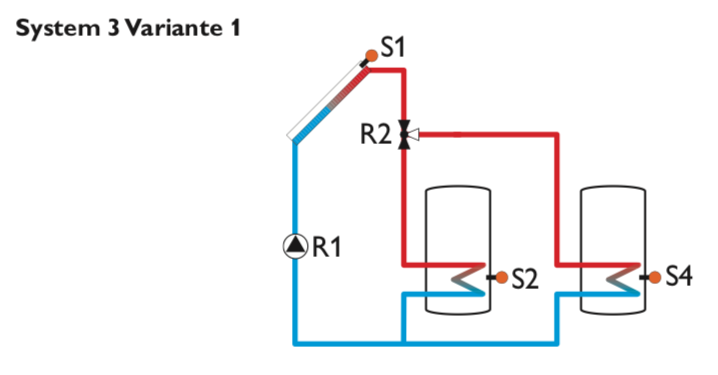

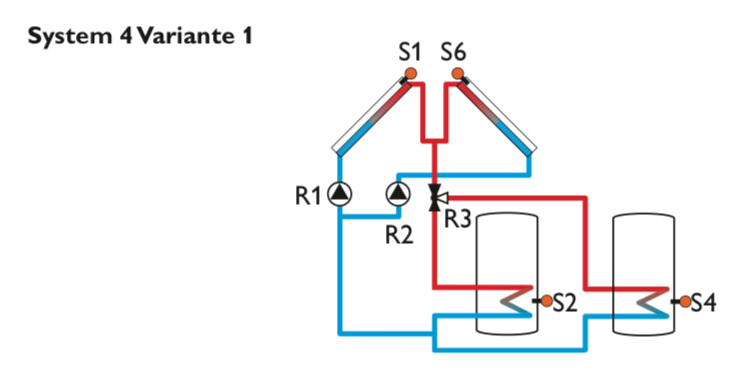

Anwendungsbeispiele / Schema der Resol DeltaSol BX Plus

Anwendungsbeispiel DeltaSol BX

Produktvideo der Solarsteuerung RESOL DeltaSol BX Plus

Das Video finden Sie hier

Funktionen der Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket

Max. Anzahl Kollektorenfeld: 2
Max. Anzahl Speicher:
4
Display: Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur):
5
Relaiausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)
Impulseingang (V40): 1
WMZ mit Flowmeter: ja
WMZ mit V40: ja
T Regelung: ja
Thermostatfunktion: ja
Drehzahlregelung: ja
Frostschutzfunktion: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Röhrenkollektorfunktion: ja
Rückkühlfunktion: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja

Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus

Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Schutzklasse: I
Umgebungstemperatur: 0 - 40° C

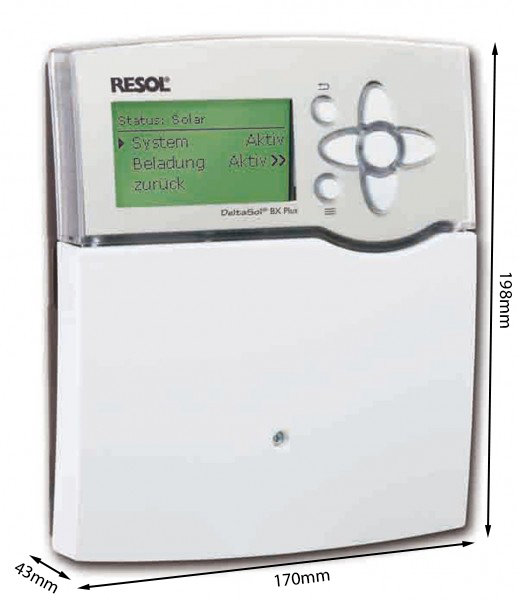

Abmessung: 198 x 170 x 43 mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion,Thermostatfunktion,Speicherschichtladung, Vorranglogik,Drainback-Option,Boosterfunktion,Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.

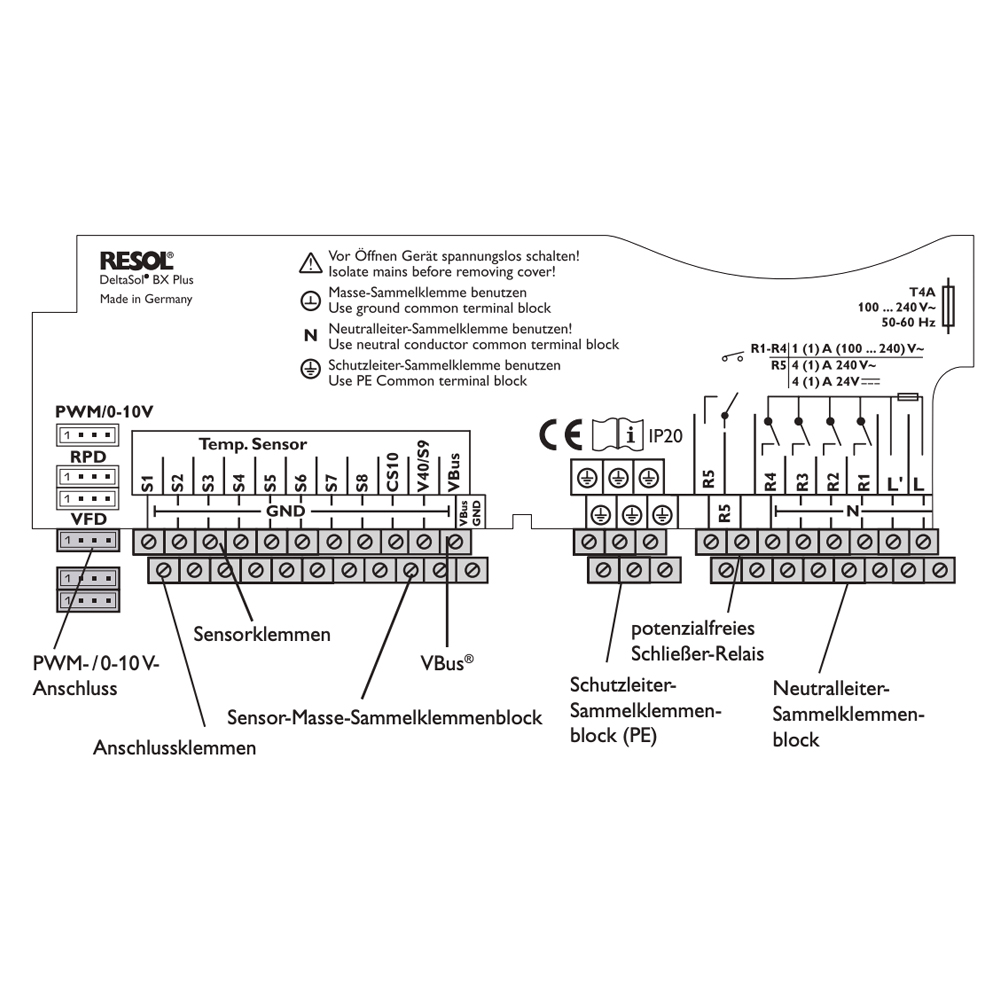

Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-Einstrahlungssensor
Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-Ausgänge
Bus: Resol VBus
Versorgung: 100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme: 1,0 W
Schaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
