Solarsteuerung Resol DeltaSol CS Plus (ohne Fühler)

116,00 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 2-5 Tage **

  • 11500310
  • 0,90 kg
Solarsteuerung RESOL DeltaSol CS Plus (ohne Fühler) Der DeltaSol ® CS Plus wurde... mehr
"Solarsteuerung Resol DeltaSol CS Plus (ohne Fühler)"

Solarsteuerung RESOL DeltaSol CS Plus (ohne Fühler)

Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Insbertiebnahmemenü führt in nur acht Schritten durch dei wichtigsten Einstellungen für die Erstkonfiguration.

Vorteile

• Speziell für die Ansteuerung von Hocheffizienzpumpen
• Eingang für einen Grundfos Direct Sensor™ VFD
• Wärmemengenzählung
• Inbetriebnahmemenü

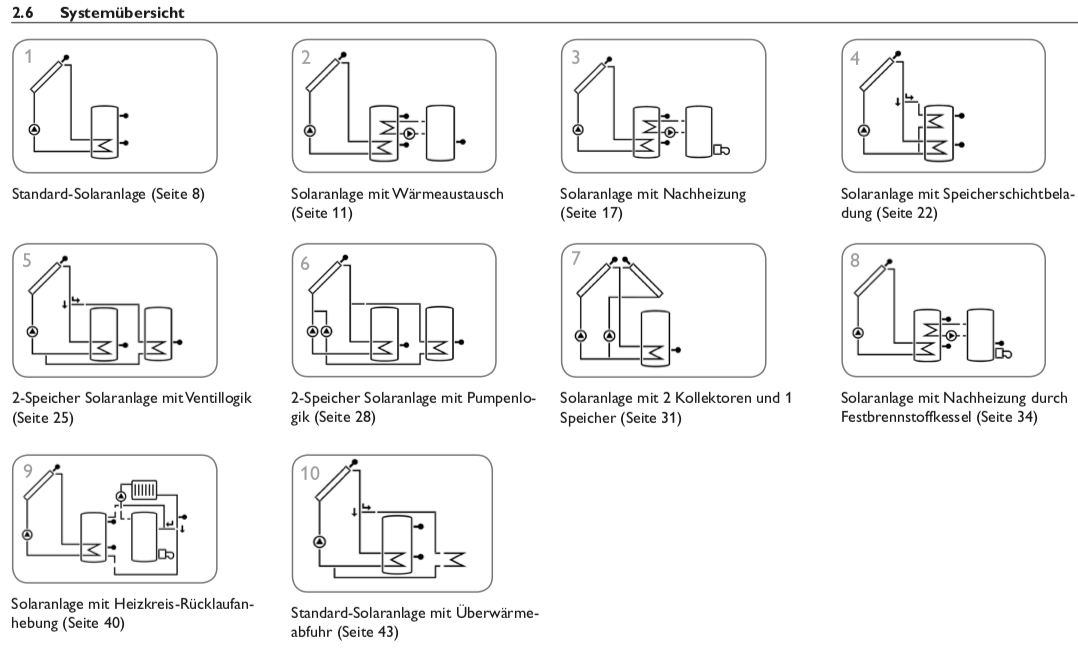

• 10 Grundsysteme wählbar
• Funktionskontrolle
• Optionale thermische Desinfektionsfunktion
• Drainback-Option
• Umschaltung zwischen °C und °F

Funktionen

Max. Anzahl Kollektorenfeld: 2
Max. Anzahl Speicher:
2
Display: Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur):
5
Relaiausgänge gesamt: 2 (davon 2 drehzahlgeregeltes Halbleiterrelais)
Impulseingang (V40): 1
WMZ mit Flowmeter: ja
WMZ mit V40: ja
T Regelung: ja
Thermostatfunktion: ja
Drehzahlregelung: ja
Frostschutzfunktion: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Röhrenkollektorfunktion: ja
Rückkühlfunktion: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja

Technische Daten

Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Schutzklasse: I
Umgebungstemperatur: 0 - 40° C

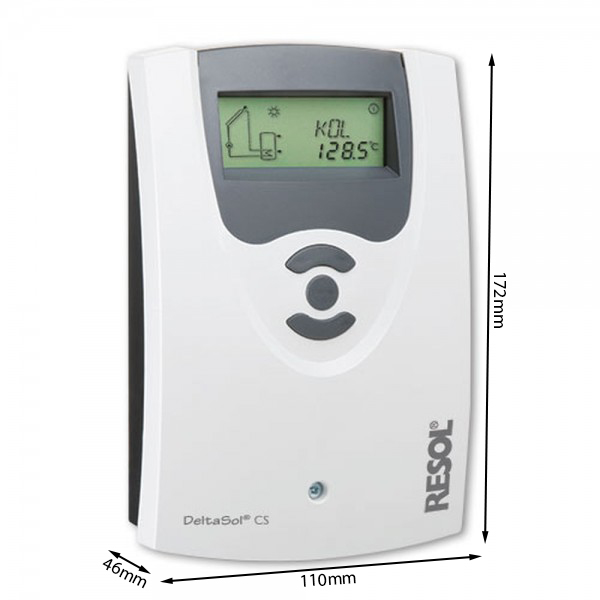

Abmessung: 172 x 110 x 46 mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainback-Option, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.

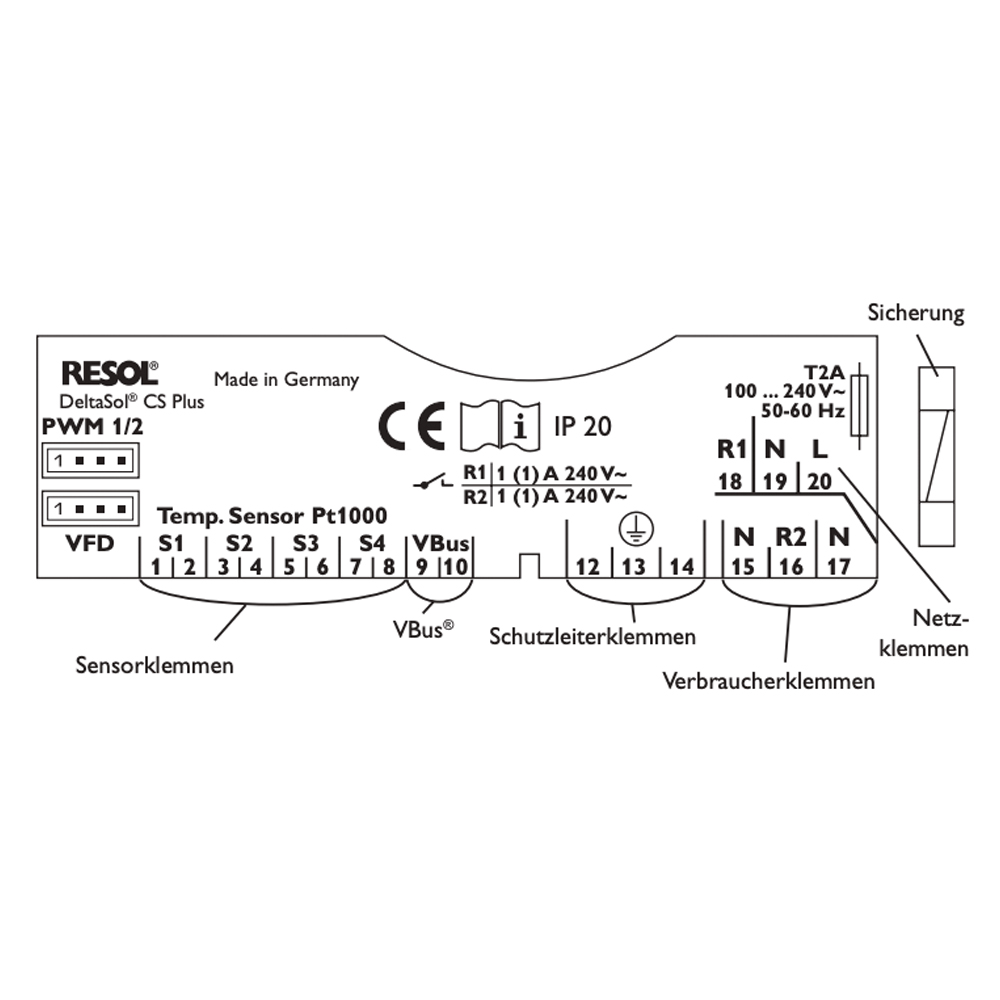

Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-Einstrahlungssensor
Ausgänge: 2 Halbleiterrelais, 2 PWM-Ausgänge
Bus: Resol VBus
Versorgung: 100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme: 1,0 W
Schaltleistung:
1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
