5L - 40L SOLARVAREM CE Membran Ausdehnungsgefäß Solar Druckausgleichsgefäß
Größe Ausdehnungsgefäß:
5 Liter
28,50 €*
Inhalt:
1 Stück
Lieferbar in 28 Tagen, jetzt vorbestellen!
Produktnummer:
VAREM-CE-W.5
Versandgewicht:
0.001
kg
Beschreibung
5 Liter bis 40 Liter Solarvarem CE für Solarthermieanlagen
Zuverlässige Sicherheit für Ihre professionelle Solaranlage
Das Solarvarem CE Membran-Druckausdehnungsgefäß ist eine unverzichtbare Sicherheitseinrichtung für professionelle Solaranlagen.
Es wurde speziell für den Druckausgleich in solarthermischen Systemen entwickelt, bei denen die Temperatur des Wärmeträgermediums erheblich schwankt und dadurch starke Volumenschwankungen verursacht.
Mit einer speziell optimierten Membran, die Temperaturen von bis zu 130 °C standhält, nimmt das Gefäß das expandierte Medium auf und verhindert gefährlichen Überdruck. Dadurch werden essenzielle Komponenten wie Kollektoren, Leitungen und andere Systemteile effektiv vor Schäden geschützt.
Das Gefäß besteht aus robusten, hitzebeständigen Materialien und ist darauf ausgelegt, den extremen thermischen und druckbedingten Belastungen in Solaranlagen dauerhaft standzuhalten.
Die flexible Membran trennt das Wärmeträgermedium von der Gasfüllung im Gefäß, was eine gleichmäßige Druckregulierung sicherstellt und den zuverlässigen Betrieb Ihrer Solaranlage sicherstellt.
Produktmerkmale und Vorteile:
- Für Solaranlagen geeignet: Optimiert für hohe thermische Belastungen und effiziente Druckregulierung.
- EPDM-Membran: Hochwertige, glykolbeständige Membran
- Einfache Installation: Kann ohne Spezialwerkzeug installiert werden.
- Werkseitig voreingestellter Druck: 2,5 bar, anpassbar auf Anlagendruck.
- Hohe Belastbarkeit: Maximaler Betriebsdruck 8 bar.
- Hervorragende Qualität und Sicherheit: TÜV-geprüft, erfüllt höchste Sicherheits- und Qualitätsstandards.
- Temperaturbeständigkeit: Geeignet für Temperaturen bis 130 °C (dauerhaft).

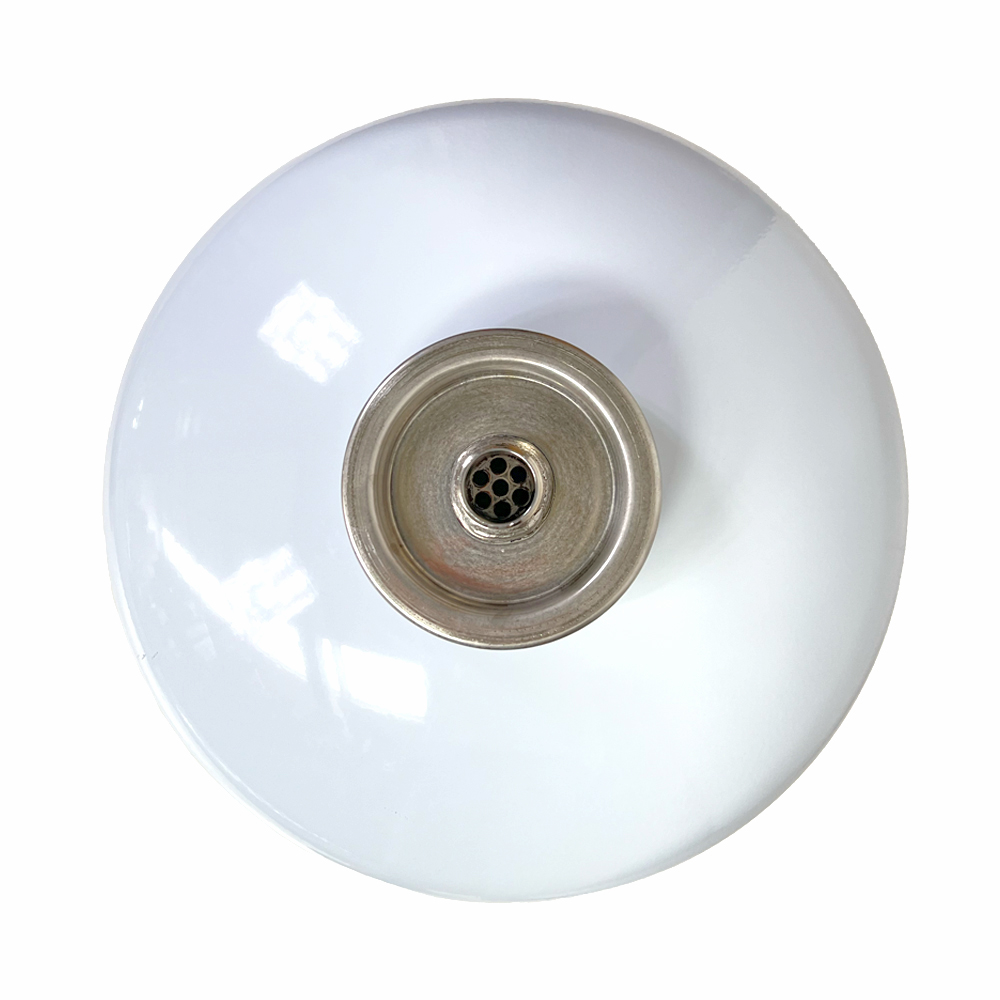

- Flanschdesign ohne Wasser-Stahl-Kontakt: Verhindert Korrosion und verlängert die Lebensdauer.
- Erfahrung und Präzision: Made in Italy mit über 50 Jahren Expertise in hydraulischen Systemen.
Technische Hinweise*:
Einbauempfehlung:

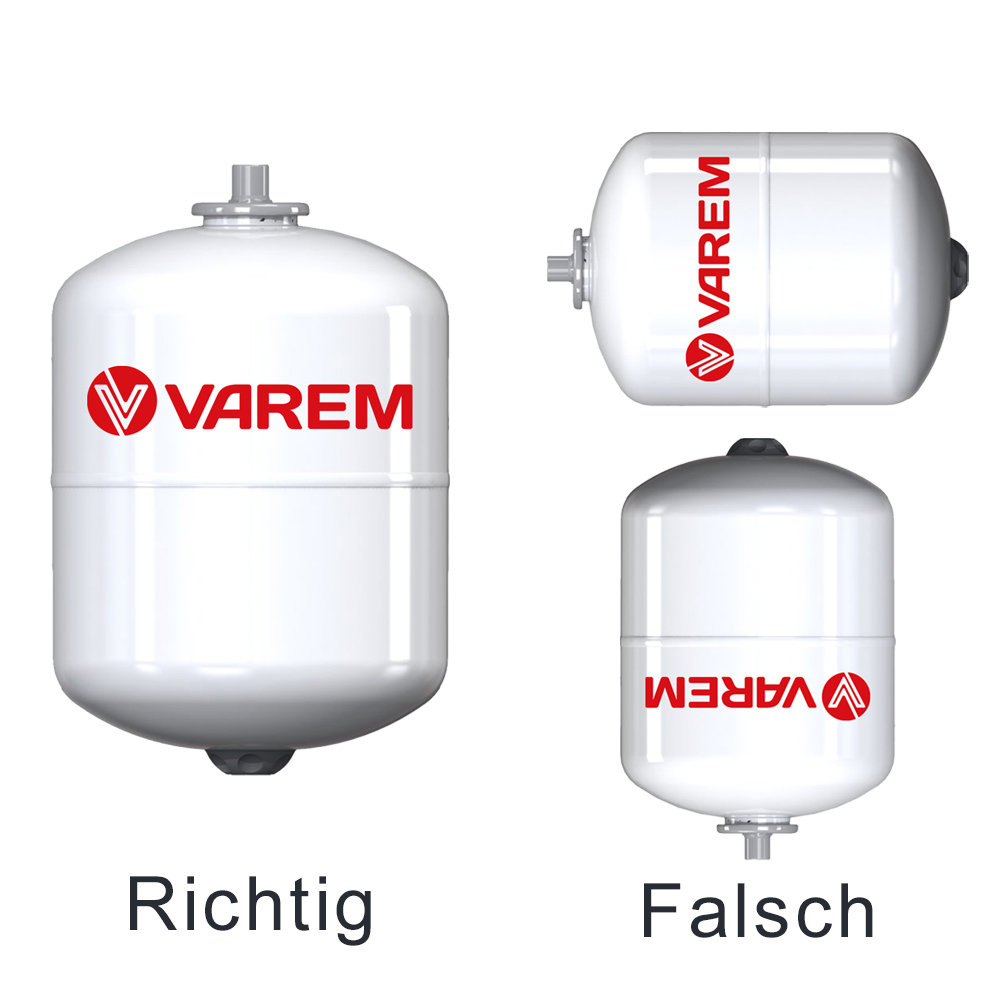

- Installieren Sie das Gefäß mit dem Flansch nach oben.
- Verwenden Sie geeignete Wandhalterungen; die Aufhängung direkt am Flansch ist nicht zulässig.
- Stellen Sie den Vordruck passend zum spezifischen Anlagendruck ein (nicht unter 1 bar).
- Der Vordruck sollte mindestens einmal jährlich überprüft werden.
- Das Gefäß ist ausschließlich für den Innenbereich geeignet.
- Verwenden Sie nur sauberes Wasser; installieren Sie bei Bedarf einen Filter.
- Wichtiger Hinweis: Dieses Solar-Ausdehnungsgefäß ist nicht für den Einsatz als Hauswasserwerk an Brunnen oder Zisternen geeignet. Passende Ausdehnungsgefäße für Hauswasserwerke finden Sie ebenfalls in unserem Sortiment.

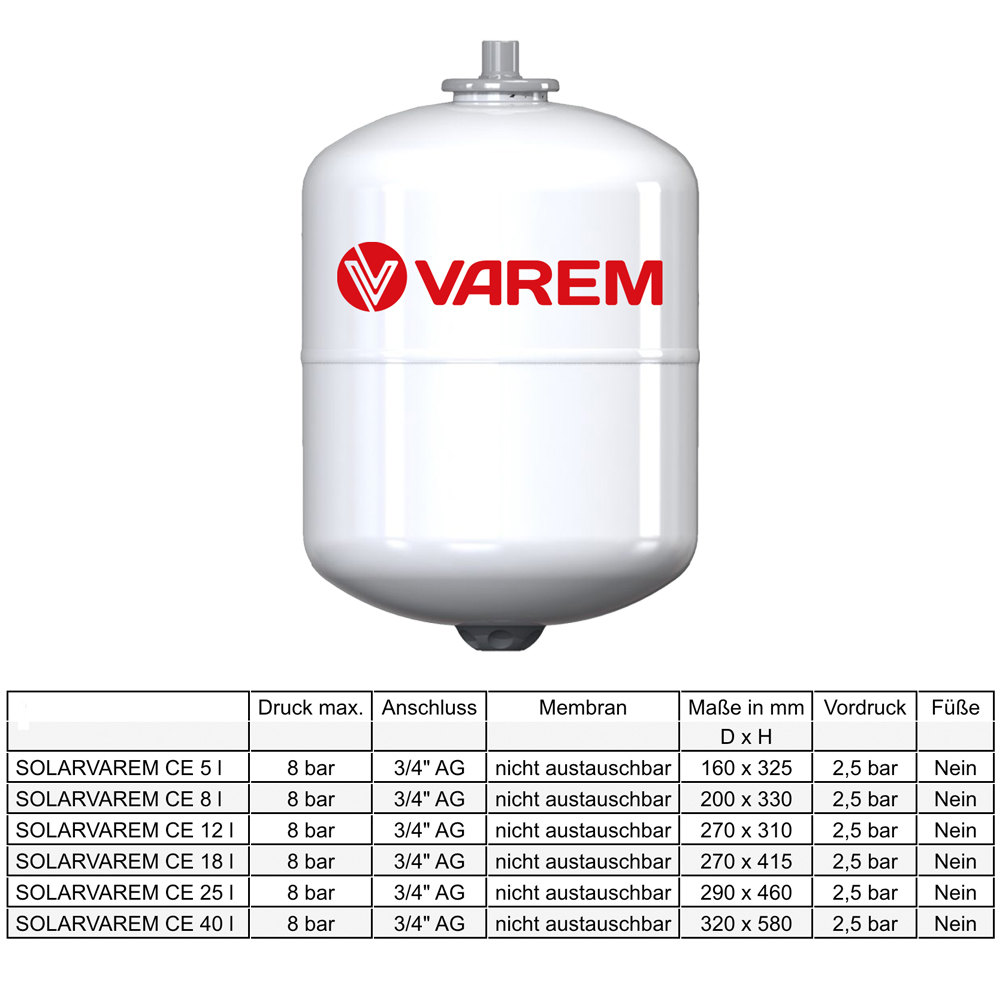

Technische Daten:
| Material Ausdehnungsgefäß: | Stahl |
| Material Flansch: | Edelstahl |
| Material Membran: | EPDM, hochtemperaturbeständig; nicht austauschbar |
| Vordruck: | 2,5 bar |
| Maximaler Druck: | 8 bar |
| Temperaturbereich: | -10 °C bis 130 °C |
| Farbe: | Weiß |
| Anschluss: | 3/4 Zoll Außengewinde |
| Füße: | Nein |
| Durchmesser | Höhe | |
| 5 Liter | 160 mm | 325 mm |
| 8 Liter | 200 mm | 330 mm |
| 12 Liter | 270 mm | 310 mm |
| 18 Liter | 270 mm | 415 mm |
| 25 Liter | 290 mm | 460 mm |
| 40 Liter | 320 mm | 580 mm |
*Das Einhalten dieser Hinweise gewährleistet eine optimale Funktion und die Einhaltung der Garantiebedingungen. Bei Nichtbeachtung der technischen Hinweise erlischt die Garantie.
