Resol Stellantrieb für VA23 Ersatzstellantrieb für Resol Motorkugelhahn VA23. Technische Daten Antrieb Betriebstemperatur: 2 ... 110 °C Umgebungstemperatur: 1 ... 55 °C Max. Arbeitsdruck: 32 bar (3,2 MPa) Max. Differenzdruck: 6 bar (600 kPa) Medium: Wasser mit max. 50 % Glykol Stellmotor: 230 V~, 50 Hz Stellzeit: 30 s (90°) Ansteuerung: 2-Punkt-Signal (ein/aus) Schutzart: IP 44 Material Leitung: 3 x 0,75 mm2 (Isolierung: PVC)

Resol Stellantrieb für VA33 Ersatzstellantrieb für Resol Umschalt-Motorventil VA33. Technische Daten Antrieb Betriebstemperatur: 5...80 °C (kurzzeitig 90 °C) Umgebungstemperatur: 1...60 °C Maximaler Arbeitsdruck: 10 bar (1,0 MPa) Maximaler Differenzdruck: 1 bar (100 kPa) Leckage: Drehwinkel: 60° / 360° Stellmotor: 230V ~, 50 Hz Stellzeit: 8 s (60 °) Ansteuerung: 2-Punkt-Signal (ein/aus) Schutzarzt: IP 44 Leitung: 3 x 0,75 mm 2 (Isolierung: PVC)

Resol Motorkugelhahn VA23 - DN15 bis DN32 Das VA23 ist ein motorisierter 2-Wege-Kugelhahn für die Anwendung in Heiz-, Kühl- und Brauchwassersystemen. Technische Daten Betriebstemperatur: 2 ... 110 °C Umgebungstemperatur: 1 ... 55 °C Max. Arbeitsdruck: 32 bar (3,2 MPa) Max. Differenzdruck: 6 bar (600 kPa) Medium: Wasser mit max. 50 % Glykol Anschlussgewinde: IG Rp 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1 1/4" (DN32) Stellmotor: 230 V~, 50 Hz Stellzeit: 30 s (90°) Ansteuerung: 2-Punkt-Signal (ein/aus) Schutzart: IP 44 Material Gehäuse: Messing EN 12165 CW617N Material Kugel: Messing CW617N Material Leitung: 3 x 0,75 mm2 (Isolierung: PVC)

4-Wegemischer Easyflow Typ 4l DN20 bis DN40 - 3/42 bis 1 1/2" Der 4-Wege-Mischer Easyflow wird als Misch- oder Verteilerventil in geschlossenen Heizungsanlagen eingesetzt. Die Bedienung kann manuell oder über einen elektrischen Stellmotor erfolgen. Das Ventil erlaubt verschiedene Installationsmöglichkeiten. Für den Umbau wird der Einstellgriff abgenommen und das Küken durch Drehen der Spindel in die richtige Position gebracht (die flache Seite der Spindel ist immer entgegengesetzt des Mischer-Paddels). Anschließend werden die Blockierungsscheibe und die Platte mit Skala in die richtige Position gebracht. Technische Daten: Druckstufe: PN 10 Betriebstemperaturbereich: 5-110° C (kurzzeitig 130° C) Betriebsdruck: 10 bar Anschlüsse: EN 10226-1 Drehwinkel: 90° Leckrate: Drehmoment: DN15 - DN32: Drehmoment: DN40 - DN50: Material Mischergehäuse: Messing CW617NB Material Ventileinsatz: verschleißfestes Messing Material Spindel und Lagerbuchse: PPS Komposit Material Dichtungen: O-Ring EPDM...

4-Wegemischer Easyflow Typ 4l DN15 bis DN40 - 1/2" bis 1 1/2" Der 4-Wege-Mischer Easyflow wird als Misch- oder Verteilerventil in geschlossenen Heizungsanlagen eingesetzt. Die Bedienung kann manuell oder über einen elektrischen Stellmotor erfolgen. Das Ventil erlaubt verschiedene Installationsmöglichkeiten. Für den Umbau wird der Einstellgriff abgenommen und das Küken durch Drehen der Spindel in die richtige Position gebracht (die flache Seite der Spindel ist immer entgegengesetzt des Mischer-Paddels). Anschließend werden die Blockierungsscheibe und die Platte mit Skala in die richtige Position gebracht. Technische Daten: Druckstufe: PN 10 Betriebstemperaturbereich: 5-110° C (kurzzeitig 130° C) Betriebsdruck: 10 bar Anschlüsse: EN 10226-1 Drehwinkel: 90° Leckrate: Drehmoment: DN15 - DN32: Drehmoment: DN40 - DN50: Material Mischergehäuse: Messing CW617NB Material Ventileinsatz: verschleißfestes Messing Material Spindel und Lagerbuchse: PPS Komposit Material Dichtungen: O-Ring EPDM...

3-Wegemischer Easyflow DN20 3/4" Außengewinde KV 2,8 Messing Der 3-Wege-Mischer Easyflow wird als Misch- oder Verteilerventil in geschlossenen Heizungsanlagen eingesetzt. Die Bedienung kann manuell oder über einen elektrischen Stellmotor erfolgen. Das Ventil erlaubt verschiedene Installationsmöglichkeiten. Für den Umbau wird der Einstellgriff abgenommen und das Küken durch Drehen der Spindel in die richtige Position gebracht (die flache Seite der Spindel ist immer entgegengesetzt des Mischer-Paddels). Anschließend werden die Blockierungsscheibe und die Platte mit Skala in die richtige Position gebracht. Technische Daten: Druckstufe: PN 10 Betriebstemperaturbereich: 5-110° C (kurzzeitig 130° C) Betriebsdruck: 10 bar Anschlüsse: EN 10226-1 Drehwinkel: 90° Leckrate: Drehmoment: DN15 - DN32: Drehmoment: DN40 - DN50: Material Mischergehäuse: Messing CW617NB Material Ventileinsatz: verschleißfestes Messing Material Spindel und Lagerbuchse: PPS Komposit Material Dichtungen: O-Ring EPDM...

3-Wegemischer Easyflow Innengewinde DN15 bis DN50 Der 3-Wege-Mischer Easyflow wird als Misch- oder Verteilerventil in geschlossenen Heizungsanlagen eingesetzt. Die Bedienung kann manuell oder über einen elektrischen Stellmotor erfolgen. Das Ventil erlaubt verschiedene Installationsmöglichkeiten. Für den Umbau wird der Einstellgriff abgenommen und das Küken durch Drehen der Spindel in die richtige Position gebracht (die flache Seite der Spindel ist immer entgegengesetzt des Mischer-Paddels). Anschließend werden die Blockierungsscheibe und die Platte mit Skala in die richtige Position gebracht. Technische Daten: Druckstufe: PN 10 Betriebstemperaturbereich: 5-110° C (kurzzeitig 130° C) Betriebsdruck: 10 bar Anschlüsse: EN 10226-1 Drehwinkel: 90° Leckrate: Drehmoment: DN15 - DN32: Drehmoment: DN40 - DN50: Material Mischergehäuse: Messing CW617NB Material Ventileinsatz: verschleißfestes Messing Material Spindel und Lagerbuchse: PPS Komposit Material Dichtungen: O-Ring EPDM Medien: Wasser...

KFE Kugelhahn - Entleerungsventil 1/2" für Solar KFE Hahn für Solaranlagen, mit orangefarbenem Flügelgriff, selbstdichtend mit Gewindeschneiddichtung aus hitzebeständigem PTFE und Kontermutter Technische Daten: Größe: DN15 (1/2") Betriebsdruck max.: 20 bar Betriebstemperatur max.: 200°C Medium: Wasser-Glykol Gemisch Material: Messing CW617N vernickelt Selbstdichtend mit Gewindeschneiddichtung aus hitzebeständigem PTFE und Kontermutter Inkl. Schlauchtülle und Schraubkappe Bei selbstdichtenden Armaturen darf kein zusätzliches Dichtungsmaterial (Hanf, Teflonband) verwendet werden!

Caleffi Membran Sicherheitsventil IG - 6 bar - 8 bar - 10 bar - Serie 531 Verschiedene Zollgrößen Die Membran-Sicherheitsventile sind bauteilgeprüft und für geschlossene Heizungsanlagen nach DIN 4753 einsetzbar. Die Betriebstemperatur beträgt -10°C bis + 110°C. Das Membran Sicherheitsventil Typ 531 dient zur Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitung. Es wird in erster Linie zum Absichern von geschlossenen Warmwasserbereitern verwendet. Technische Daten Anschluss Eintritt Anschluss Austritt Ansprechdruck (bar) für Wasserwärm. ca. (L) Max. zulässige kW DN15 – 1/2” DN20 – 3/4” 6 200 75 DN15 – 1/2” DN20 – 3/4” 8 200 75 DN15 – 1/2” DN20 – 3/4” 10 200 75 DN20 – 3/4” DN25 – 1” 6 1000 150 DN20 – 3/4” DN25 – 1” 8 1000 150 DN20 – 3/4” DN25 – 1” 10 1000 150 DN25 – 1” DN32 – 1 1/4” 6 5000 250 DN25 – 1” DN32 – 1 1/4” 8 5000 250 DN25 – 1” DN32 – 1 1/4” 10 5000 250 DN32 – 1 1/4” DN40 – 1 1/2” 6 Über 5000 4000 DN32 – 1 1/4” DN40 – 1 1/2” 6 Über 5000 4000...

Caleffi Membran Sicherheitsventil IG - 2,5 bar oder 3 bar - Serie 532 Verschiedene Zollgrößen Die Membran-Sicherheitsventile sind bauteilgeprüft und für geschlossene Heizungsanlagen nach DIN EN 12828 einsetzbar. Die Ventile sind glykolbeständig bis 50% Glykolanteil. Die Betriebstemperatur beträgt -10°C bis + 95°C. Die Membran-Sicherheitsventile werden zur Absicherung von geschlossenen Heizungsanlagen entsprechend DIN 4751 Teil 2, die mit Ausdehnungsgefäßen und mit einer thermostatisch abgesicherten Wasservorlauftemperatur bis + 95° C betrieben werden, gegen eine Drucküberschreitung verwendet. Technische Daten Anschluss Eingang Anschluss Ausgang Ansprechdruck Max. kW DN15 – 1/2” DN20 – 3/4” 2,5 50,0 DN15 – 1/2” DN20 – 3/4” 3,0 50,0 DN20 – 3/4” DN25 - 1” 2,5 100,0 DN20 – 3/4” DN25 - 1” 3,0 100,0 DN25 – 1” DN32 – 1 1/4” 2,5 200,0 DN25 – 1” DN32 – 1 1/4” 3,0 200,0 DN32 – 1 1/4” DN40 – 1 1/2” 2,5 350,0 DN32 – 1 1/4” DN40 – 1 1/2” 2,5 350,0 Körper aus Pressmessing: EN 12165-99 CW 617N...

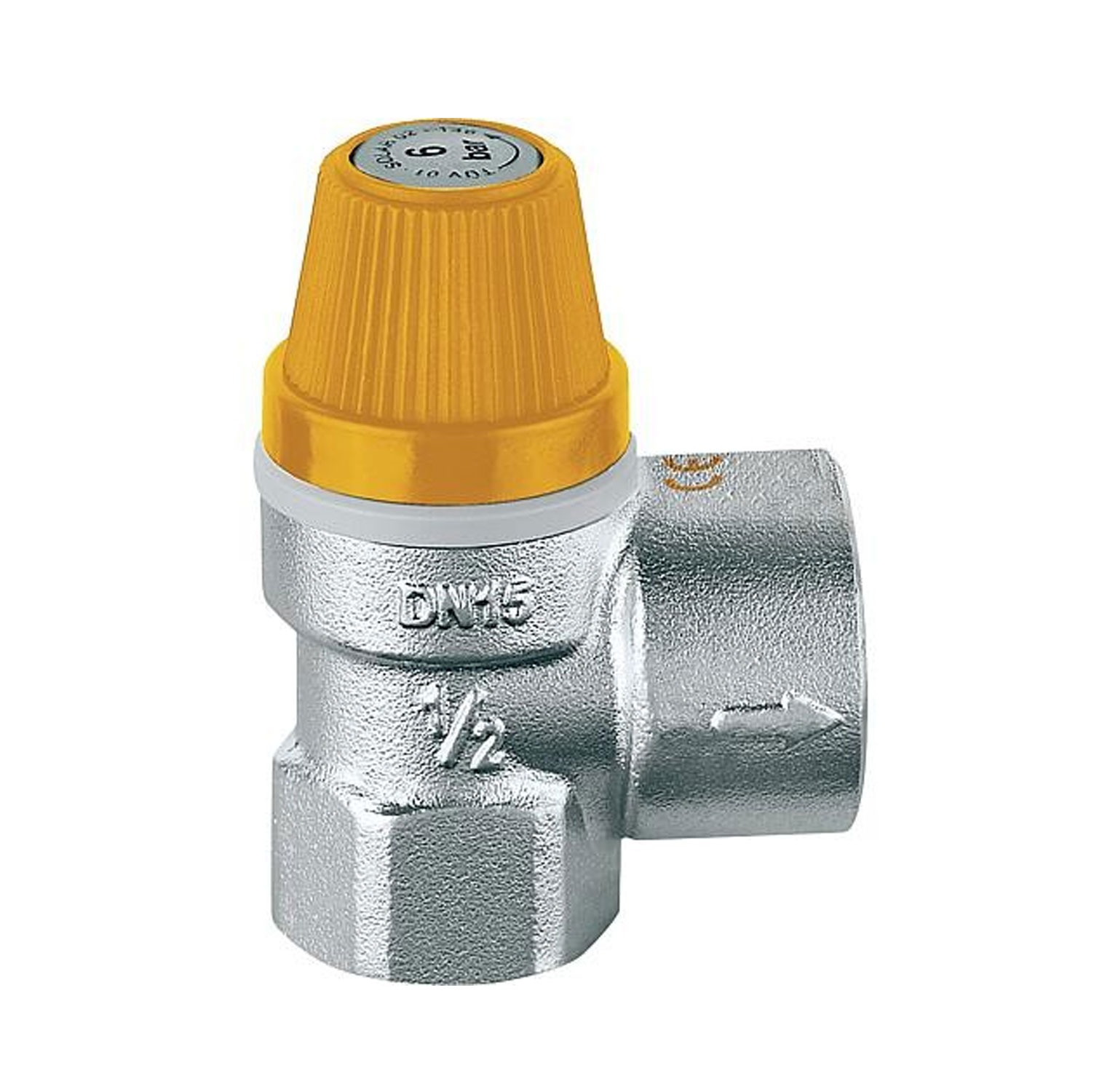

Caleffi Solar Membran Sicherheitsventil 3 - 4 - 6 - 8 - 10 bar - 1/2“ x 3/4“ Die Sicherheitsventile werden zur Drucküberwachung in Primärkreisläufen von Solaranlagen eingesetzt. Sobald der voreingestellte Druckwert erreicht wird, öffnet das Ventil und verhindert durch Druckablass in die Atmosphäre, dass der Anlagendruck auf gefährliche Grenzwerte für den Betrieb der Solarverteiler und der eingeschalteten Vorrichtung steigt. Diese Produktserie ist speziell für den Betrieb bei hohen Temperaturen mit Glykolflüssigkeit ausgelegt und zertifiziert. CE-Kennzeichnung gemäß Richtlinie 97/23/EG ZÜV-zertifiziert für Solaranlagen Membran und Schieberdichtung aus hochwertigem Elastomer Für Wasser oder Glykollösungen Maximaler Glykolgehalt 50% Die Sicherheitsventile werden von der Firma Caleffi unter Beachtung der wesentlichen Sicherheitsanforderungen nach Richtlinie 97/23/EG des Europäischen Parlamentes und des Rates der Europäischen Union zur Angleichung der Rechtsvorschriften der...

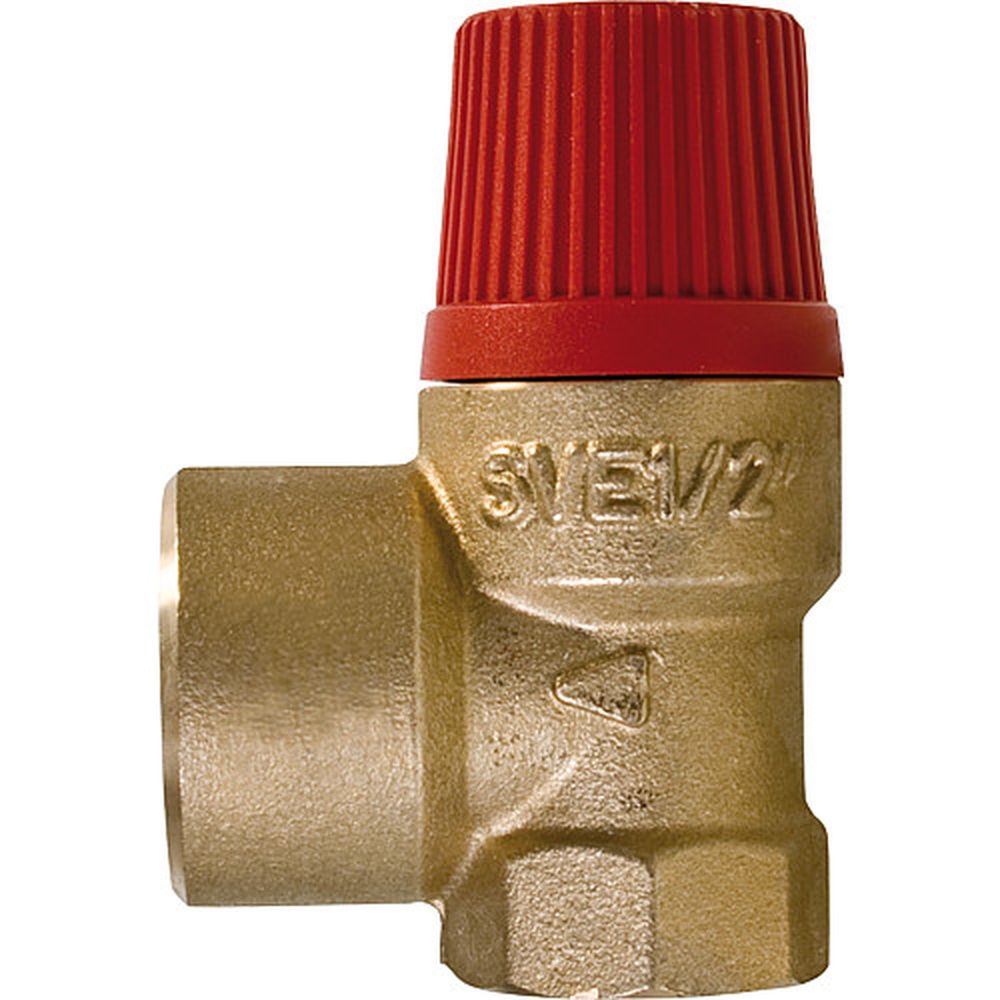

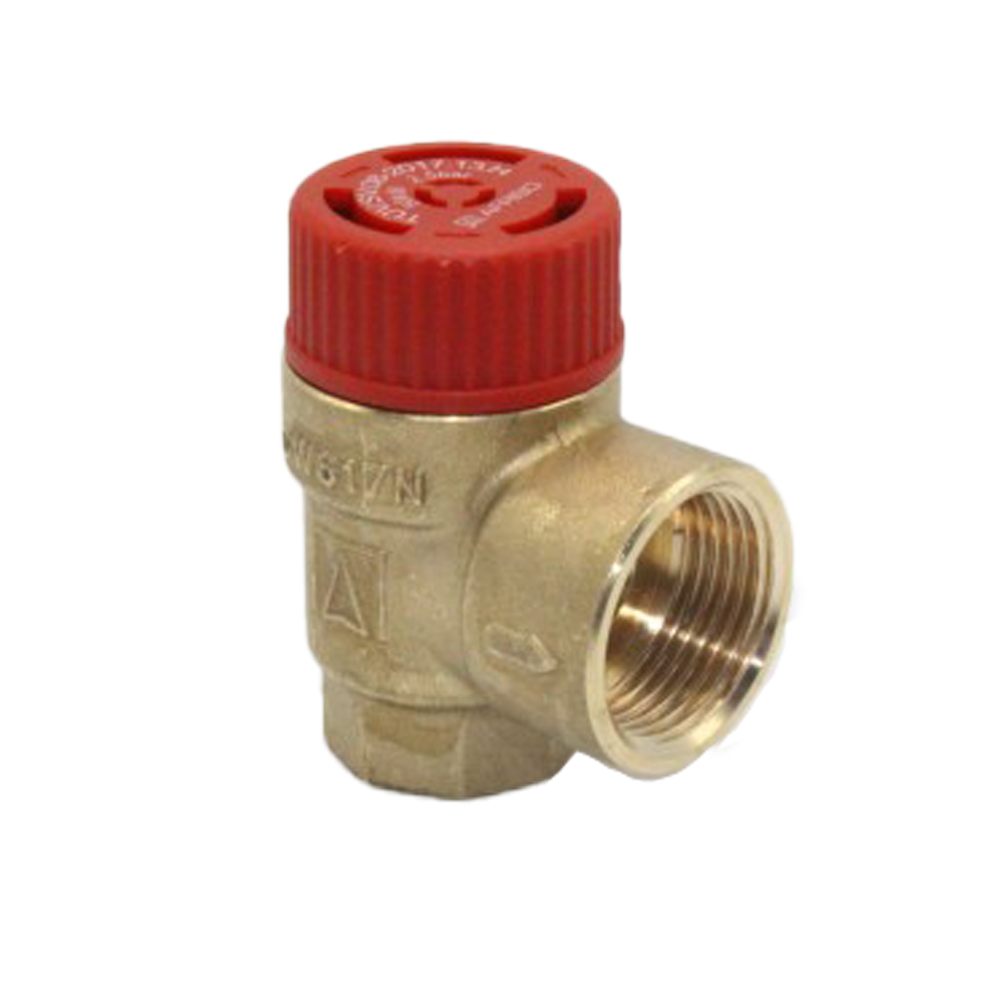

Afriso Membran - Sicherheitsventil Heizung 1/2" x 3/4" 2,5 bar Sicherheitsventil mit werkseitig eingestelltem Öffnungsdruck. Anwendung des Ventils: Für geschlossene Heizungsanlagen nach TRD 721; VdTÜV - Merkblatt Sicherheitsventil 100 und 100/4 Blatt1; EN 12828. Auch für Wasserheizungsanlagen nach DIN 4751-2 mit Vorlauftemperaturen bis 95°C. Geeignet für die Medien Wasser, Wasserglykol-Gemische und Flüssigkeiten der Fluidgruppe 1 und 2 ( Druckgeräterichtlinie, Art. 9 ). Technische Daten: Anschluss: G1/2" x Rp3/4" Temperatureinsatzbereich: -20/+120°C Öffnungsdruck: 2,5 bar Maße B x H x T: 35 x 60 x 45 mm Gehäuse: Messing Kappe: PA6, Rot
