Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
399,00 €
Lieferzeit --> DE: 1 - 3 Werktage (EU: + 4 Werktage)
Lagernd: 28 Stück
Weitere Mengen bereits bestellt.
Beschreibung

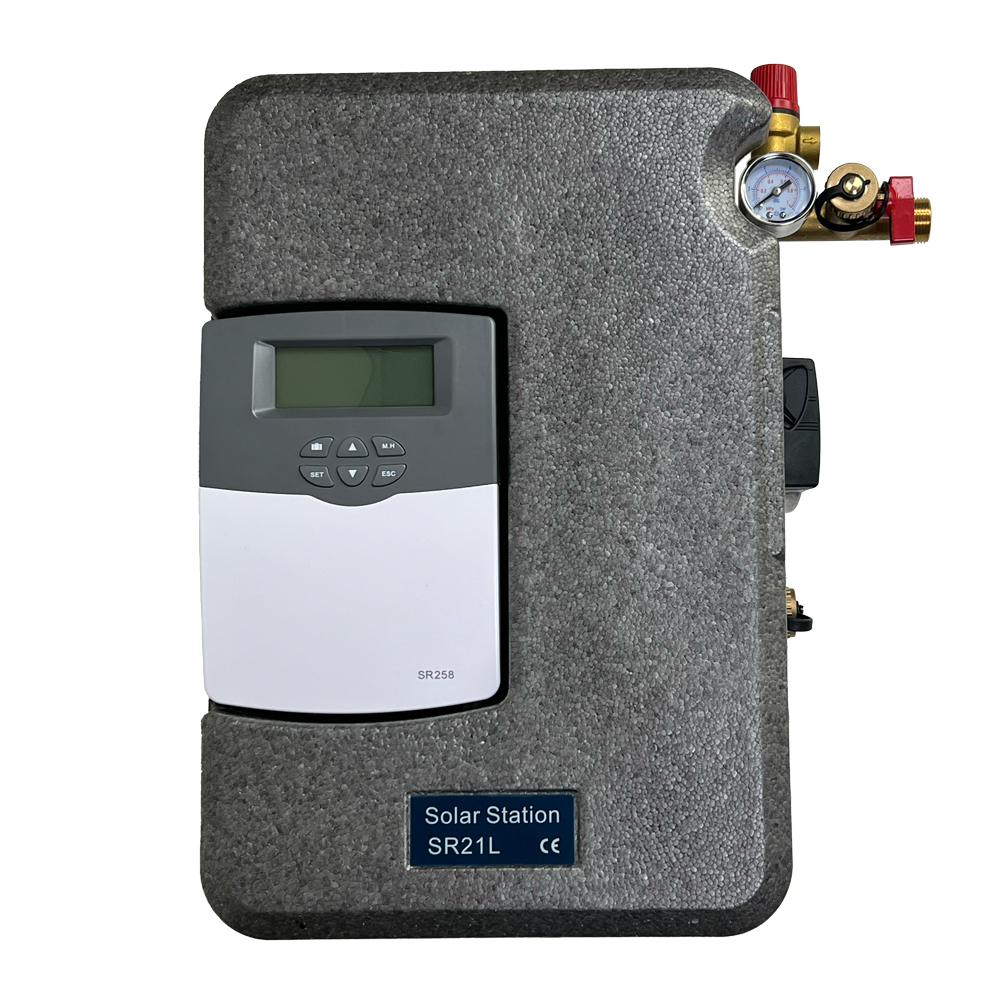

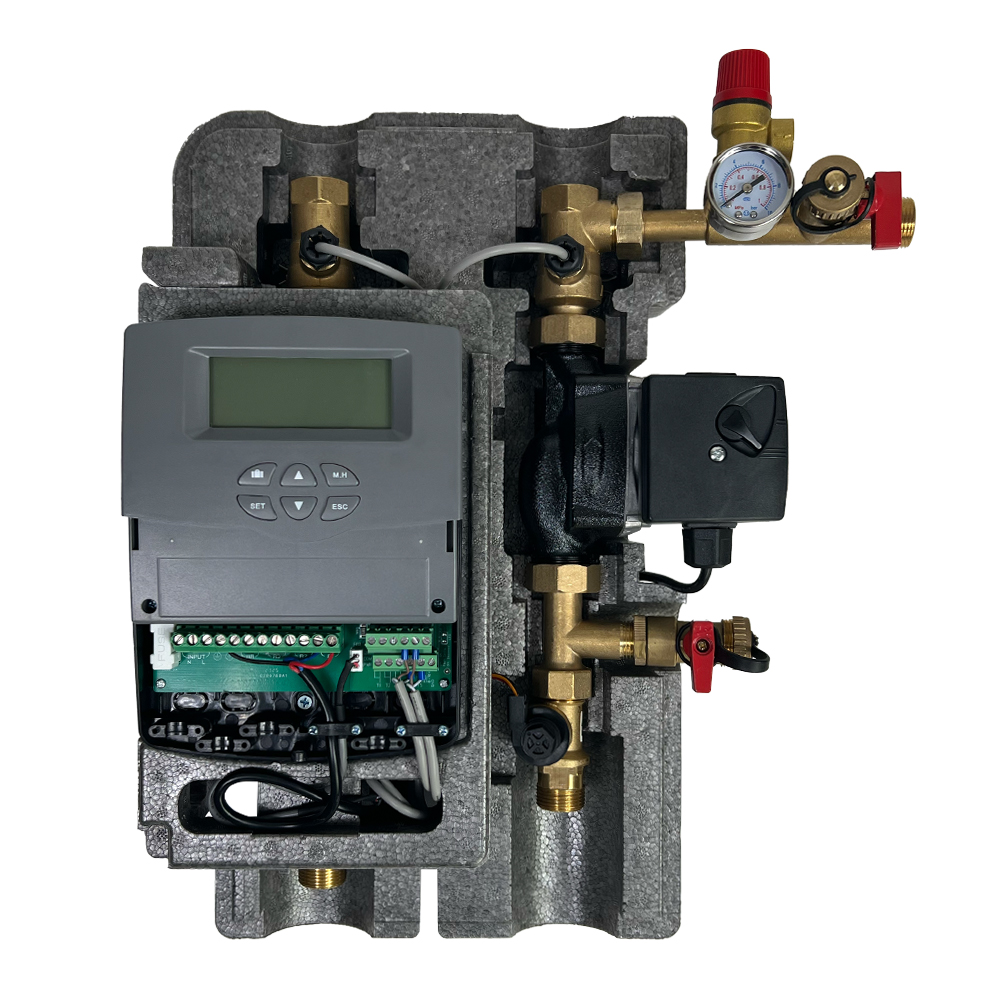

Solarstation SR21L – inkl. SR258 Solarsteuerung und Grundfos Solar 15-65 Hocheffizienzpumpe
Die Solarstation SR21L ist eine kompakte und vormontierte Zweistrang-Solarstation, die speziell für den effizienten und zuverlässigen Betrieb von Solaranlagen entwickelt wurde. Mit der integrierten SR258 Solarsteuerung und der Grundfos Solar 15-65 Hocheffizienzpumpe bietet sie eine umfassende Lösung für moderne Solarsysteme. Dank der vollständigen Vormontage ist sie besonders einfach und schnell zu installieren, was Zeit und Aufwand spart.
Vorteile der SR21L Solarstation

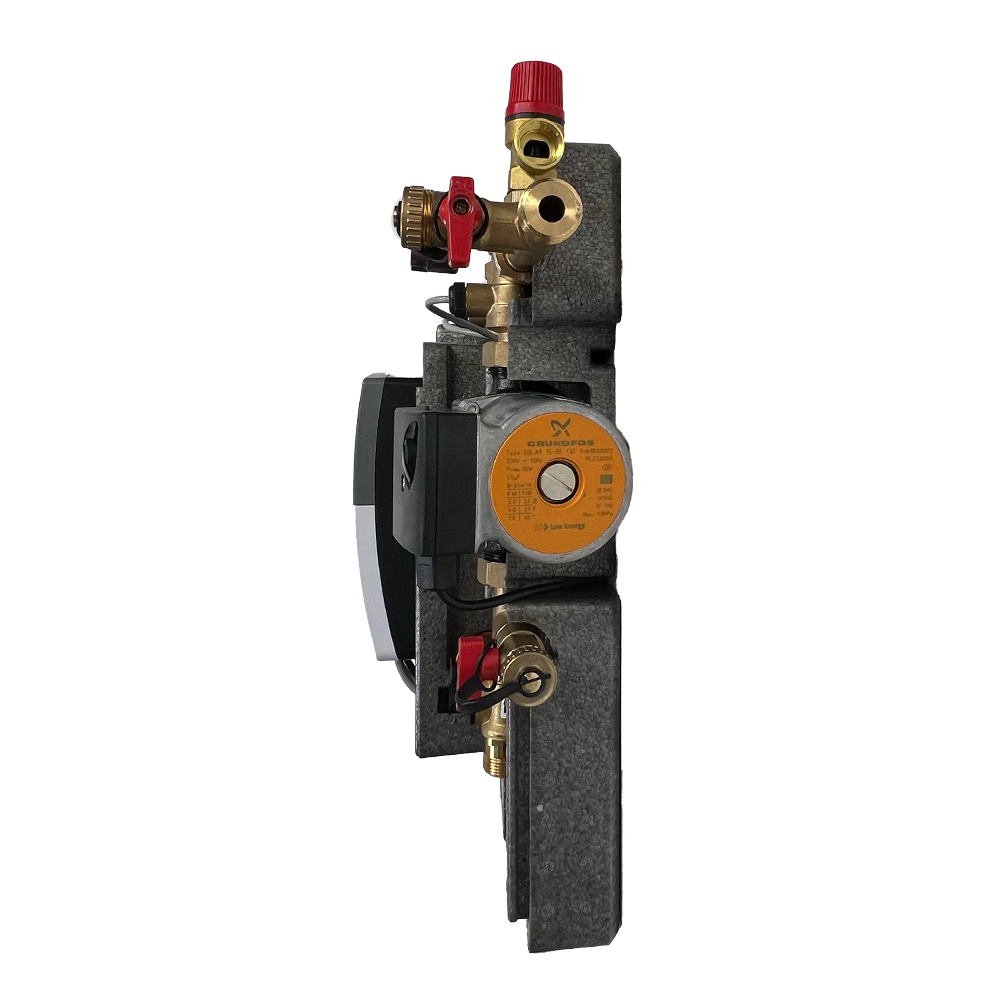

- Hocheffizienzpumpe: Eingebaute Grundfos Solar 15-65 für maximale Energieeffizienz.
- Integrierte Solarsteuerung: Optimale Regelung und Überwachung der Solaranlage.
- Praktische Befüll- und Entleeranschlüsse: Für eine einfache Wartung und Inbetriebnahme.
- Effektive Wärmeisolierung: Hochwertiges Gehäuse minimiert Wärmeverluste.
- Sicherheitsgruppe: Mit Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer.
- Rückschlagventile im Vor- und Rücklauf: Verhindern Schwerkraftzirkulation.
- Manuelle Entlüftung: Über den integrierten Lufttopf möglich.
- Durchflusskontrolle: Zur präzisen Überwachung der Durchflussmenge.
- Komplettset: Inklusive Wandhalterung, Befestigungsmaterial und Temperaturfühler (2 x NTC10K, 1 x PT1000)
Funktionen der Solarsteuerung SR258
Die SR258 Solarsteuerung bietet eine Vielzahl an Funktionen, die den effizienten Betrieb Ihrer Solaranlage sicherstellen:
| Eigenschaft | Details | ||
| Max. Anzahl Kollektorenfeld | 1 | ||
| Max. Anzahl Speicher | 1 | ||
| Display |
| ||
| Sensoreingänge (Temperatur) | 5 | ||
| Relaisausgänge gesamt | 4 (davon 1 drehzahlgeregeltes Halbleiterrelais) | ||
| T Regelung | Ja | ||
| Thermostatfunktion | Ja | ||
| Ja | ||
| Frostschutzfunktion | Ja | ||
| Kollektorkühlfunktion | Ja | ||
| Kollektorminimalbegrenzung | Ja | ||
| Kollektornotabschaltung | Ja | ||
| Röhrenkollektorfunktion | Ja | ||
| Urlaubsfunktion | Ja | ||
| Rückkühlfunktion | Ja | ||
| Elektrische Zusatzheizung | Ja (mit separaten Schütz) | ||
| Thermische Desinfektion | Ja | ||
| Betriebsstundenzähler | Ja | ||
| Speicherschichtladung | Nein | ||
| Warmwasserzirkulation | Ja | ||
| Datenschnittstelle | Nein |
Technische Daten Solarstation SR21L
| Umwälzpumpe | Grundfos Solar 15-65 - Hocheffizienzpumpe |
| Sicherheitsventil | 6 bar |
| Manometer | 0 ... 10 bar |
| Volumenstromanzeige | 1 ... 12 l/min |
| Schwerkraftbremsen | Öffnungsdruck 20 mbar, aufstellbar |
| Anschluss für Membran-Ausdehnungsgefäß | 3/4" AG, flachdichtend |
| Abgang Sicherheitsventil | 1/2" IG |
| Anschlüsse Solarleitungen | 2 x 3/4" IG / 2x 3/4" AG |
| Zulässige Maximaltemperatur VL/RL | 120 °C / 120 °C |
| Zulässiger Maximaldruck | 6 bar |
| Medium | Wasser mit max. 50 % Glykol |
| Maße | ca. 450 x 300 x 158 mm (mit Isolierung) |
| Achsabstand | 55 mm |
| Material | Armaturen: Messing Dichtungen: AFM 34 Isolierung: EPP-Schaum |
Technische Daten Solarsteuerung SR258
| Gehäuse | Kunststoff, PC-ABS und PMMA |
| Schutzart | IP 20 (DIN EN 60529) |
| Schutzklasse | I |
| Umgebungstemperatur | -50° C - +50° C |
| Abmessung | 205 x 150 x 46 mm |
| Einbau | In Solarstation verbaut |
| Anzeige | Grafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung |
| Bedienung | 6 Drucktasten in Gehäusefront |
| Eingänge | 1 Eingange für Pt1000 Sensor (Kollektor), 4 Eingänge für NTC10K |
| Ausgänge | 4 Relaiausgänge davon 1 drehzahlgeregeltes Halbleiterrelais |
| Funktionen | Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, einstellbare Systemparameter, Funktionskontrolle gemäß BAFA-Richtlinie, Thermische Desinfektion, Drehzahlregelung, Kollektornotabschaltung, uvm. |
| Versorgung | 100 - 240 V, 50 - 60 Hz |
| Standby-Leistungsaufnahme | 2,5 W |
Fazit:
Die Solarstation SR21L ist die ideale Lösung für moderne Solarsysteme, die Effizienz, Zuverlässigkeit und einfache Handhabung vereinen. Mit der Grundfos Solar 15-65 Hocheffizienzpumpe, der umfassenden SR258 Solarsteuerung und der durchdachten Ausstattung wird sie allen Anforderungen gerecht – von der einfachen Installation bis zur langjährigen Nutzung.
Installations- & Warnhinweise
Warnung: Alle Warnhinweis auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport!
Zubehör
Mit dem Solarvarem CE Standgefäß investieren Sie in die Sicherheit, Effizienz und Langlebigkeit Ihrer thermischen Anlagen. Es kombiniert höchste Qualität und Funktionalität und erfüllt die Anforderungen moderner Heizungs-, Solar- und Kühlsysteme.
Das Solar-Membran-Druckausdehnungsgefäß ist Standgefäß und eine wichtige Sicherheitseinrichtung für Solaranlagen. Es wurde für den Druckausgleich in thermischen Systemen entwickelt, in denen die Temperatur des Wärmeträgermediums stark schwankt.
Hochtemperaturbeständiges GrobgewindedichtbandLänge: 12 MeterTemperaturbeständigkeit: 260°C
Inhalt: 12 m (0,28 € / 1 m)
Diese hochwertige Wandhalterung ermöglicht eine sichere Befestigung von Ausdehnungsgefäßen an der Wand. Sie sorgt für eine schnelle und einfache Installation sowie eine problemlose Demontage
Stabile Wandhalterung für Ausdehnungsgefäße mit Kappenventil und Ablasshahn. Einfache Montage, sichere Befestigung und komfortable Wartung für kleine und mittlere Membran-Ausdehnungsgefäße.
Aluminium Teleskop-Reinigungsbürste für Solarmodule, Fassaden und Fenster. Erhältlich in zwei Längen, stufenlos ausziehbar, leicht zu führen und vielseitig einsetzbar.

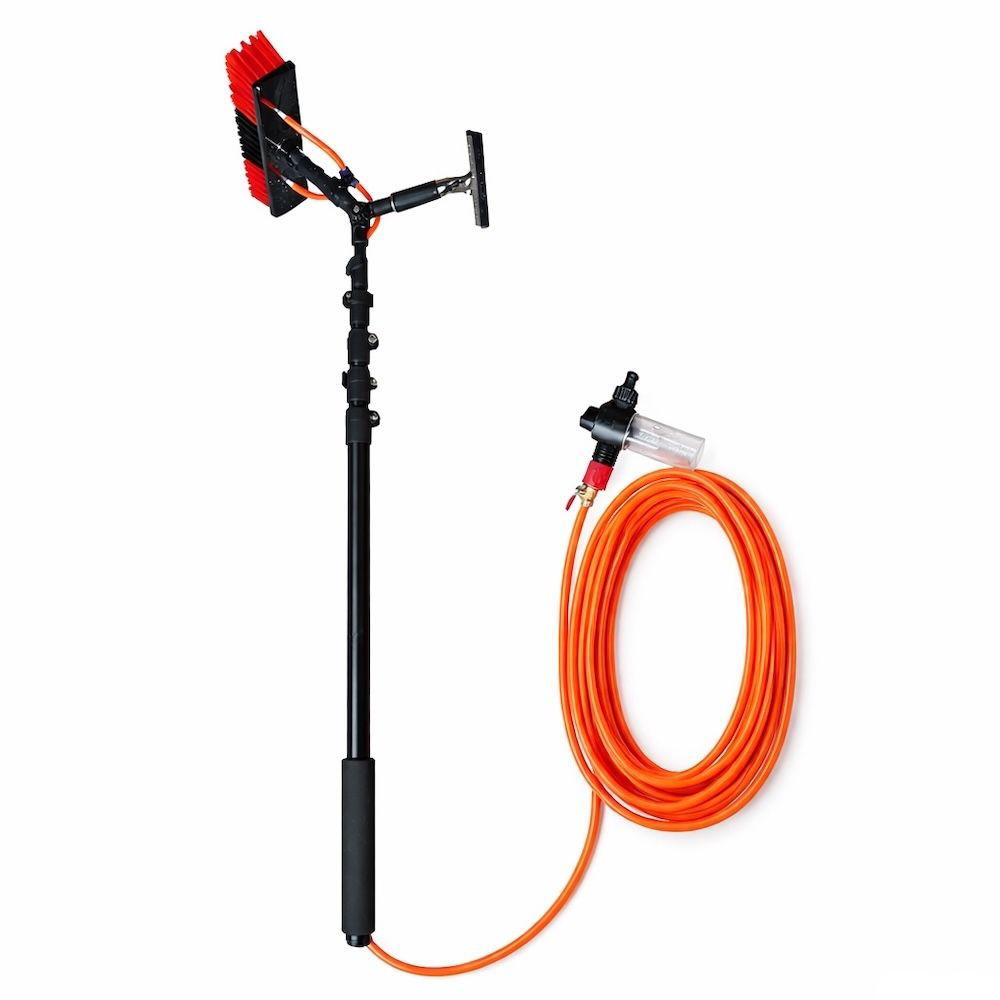

Teleskop-Reinigungssets mit Bürste und Abzieher für Solarmodule und glatte Flächen. Für die komfortable Reinigung vom Boden aus, erhältlich in zwei Längen.
